u
Проверьте расстояние от дверцы устройства до
мебельных дверец, расположенных рядом.
u
Выравнивание бокового положения мебельной дверцы:
Сдвиньте мебельную дверцу в направлении X.
u
Выравнивание мебельной дверцы по высоте и боковому
наклону: с помощью отвертки установите положение
регулировочными болтами

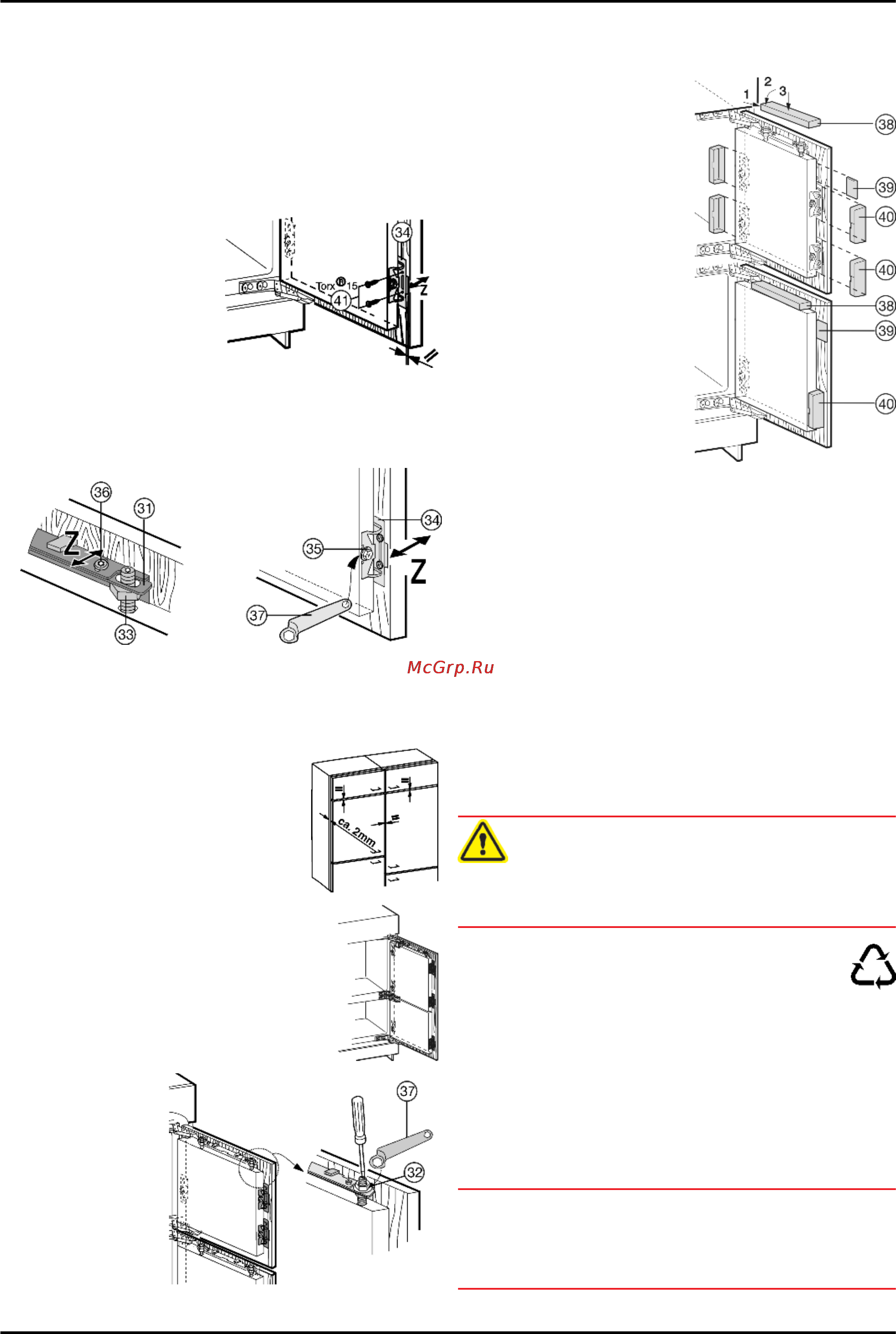

Fig. 22 (33)
.
w
Мебельная дверца установлена заподлицо и в одну
линию с расположенными рядом лицевыми поверхно-
стями мебели.
u
Затяните контргайки
Fig. 22 (32)
.
Следите, чтобы обе
металлические кромки
были расположены
заподлицо, символ //:
u
Просверлите в
мебельной дверце
крепежные отверстия
(возможно для этого
понадобится сначала
наметить отверстие
шилом).
Fig. 23
u
Скрепите вместе дверцу устройства и мебельную
дверцу винтами
Fig. 23 (41)
при помощи крепежного
уголка
Fig. 23 (34)
.
Fig. 24
u
Выставьте мебельную дверцу по глубине Z: ослабьте
сверху винты
Fig. 24 (36)
, а снизу – винты с шести-
гранной головкой
Fig. 24 (35)
прилагаемымкольцевым
гаечным ключом
Fig. 24 (37)
, затем сдвиньте дверцу.
u
Не допускайте упора в утолщения и
уплотнения - это важно для нормаль-
ного функционирования!
u
Установите между мебельной
дверцей и корпусом мебели зазор
около 2 мм.
Для больших мебельных дверец:
u
установите третью пару крепежных
уголков
Fig. 11 (34)
.
u
Для этого используйте предварительно
просверленные отверстия в дверце
устройства в районе ручки.
u
Проверьте
посадку
дверцы и при
необходи-
мости отрегу-
лируйте.
u
Затяните все
винты.
Fig. 25
u
Затяните контргайки
Fig. 25 (32)
кольцевым гаечным
ключом
Fig. 25 (37)
, при этом регулировочные болты
Fig. 25 (33)
удерживайте от проворачивания отверткой.
u
Установите и защел-
кните верхние
крышки
Fig. 26 (38)
.
u
Установите боковые
крышки
Fig. 26 (39)
,
надвиньте до упора и
затем нажмите на
них до защелки-
вания.
u
Крышки
Fig. 26 (40)
надвиньте сбоку,
затем отверткой
отожмите вперед
так, чтобы они
защелкнулись.
Fig. 26
u
Установите и защелкните крышки
Fig. 8 (5,6,7)
.
Проверьте следующие позиции, чтобы убедиться, что
устройство установлено правильно: В противном случае
это может привести к обледенению, образованию конден-
сата и нарушениям функционирования:
w
Дверца должна правильно закрываться
w
Мебельная дверца не должна прилегать к корпусу
мебели
w
Уплотнение на верхнем углу со стороны ручки должно
прилегать плотно. Для проверки затемните помещение,
поместите настольную лампу вверху в устройство и
закройте дверцу. Если свет проходит, то следует прове-
рить монтаж.
4.6 Упаковку утилизируйте надле-
жащим образом
ПРЕДУПРЕЖДЕНИЕ
Опасность удушения упаковочным материалом и пленкой!
u
Не разрешайте детям играть с упаковочным мате-
риалом.
Упаковка изготовлена из материалов, пригодных
для вторичного использования:
-
Гофрированный картон / картон
-
Детали из вспененного полистирола
-
Пленки и мешки из полиэтилена
-
Обвязочные ленты из полипропилена
-
сбитая гвоздями деревянная рама со вставкой
из полиэтилена*
u
Упаковочный материал отнесите в официальное место
сбора вторсырья.
4.7 Подключение устройства
ВНИМАНИЕ
Опасность повреждения электронного оборудования!
u
Не используйте автономные инверторы (преобразова-
тели постоянного тока в переменный или трехфазный
ток), либо энергосберегающие разъемы.
