Учитывайте конструктивный размер (глубину упорных
элементов дверей). Выдвиньте шарниры и крышки
Fig. 13 (53)
на расстояние, соответствующее этому
конструктивному размеру.
Все устройства:
u
Выставьте устройство прямо, регулируя опоры
Fig. 8 (25)
при помощи прилагаемого вилочного ключа
Fig. 8 (26)
.
w
Теперь устройство следует правильно разместить по
глубине. Расстояние от передней кромки боковой
стенки мебели до корпуса устройства составляет 42 мм
по всей длине. (Учитывайте упорные элементы дверей,
такие как утолщения и уплотнения.)
Указание
Нарушение функционирования из-за неправильного
монтажа!
Если величина зазора не соблюдается, то, возможно,
дверца не будет закрываться безупречно. Это может
привести к обледенению, образованию конденсата и нару-
шениям функционирования.
u
В обязательном порядке соблюдайте зазор по пери-
метру 42 мм. (Учитывайте упорные элементы дверей,
такие как утолщения и уплотнения.)

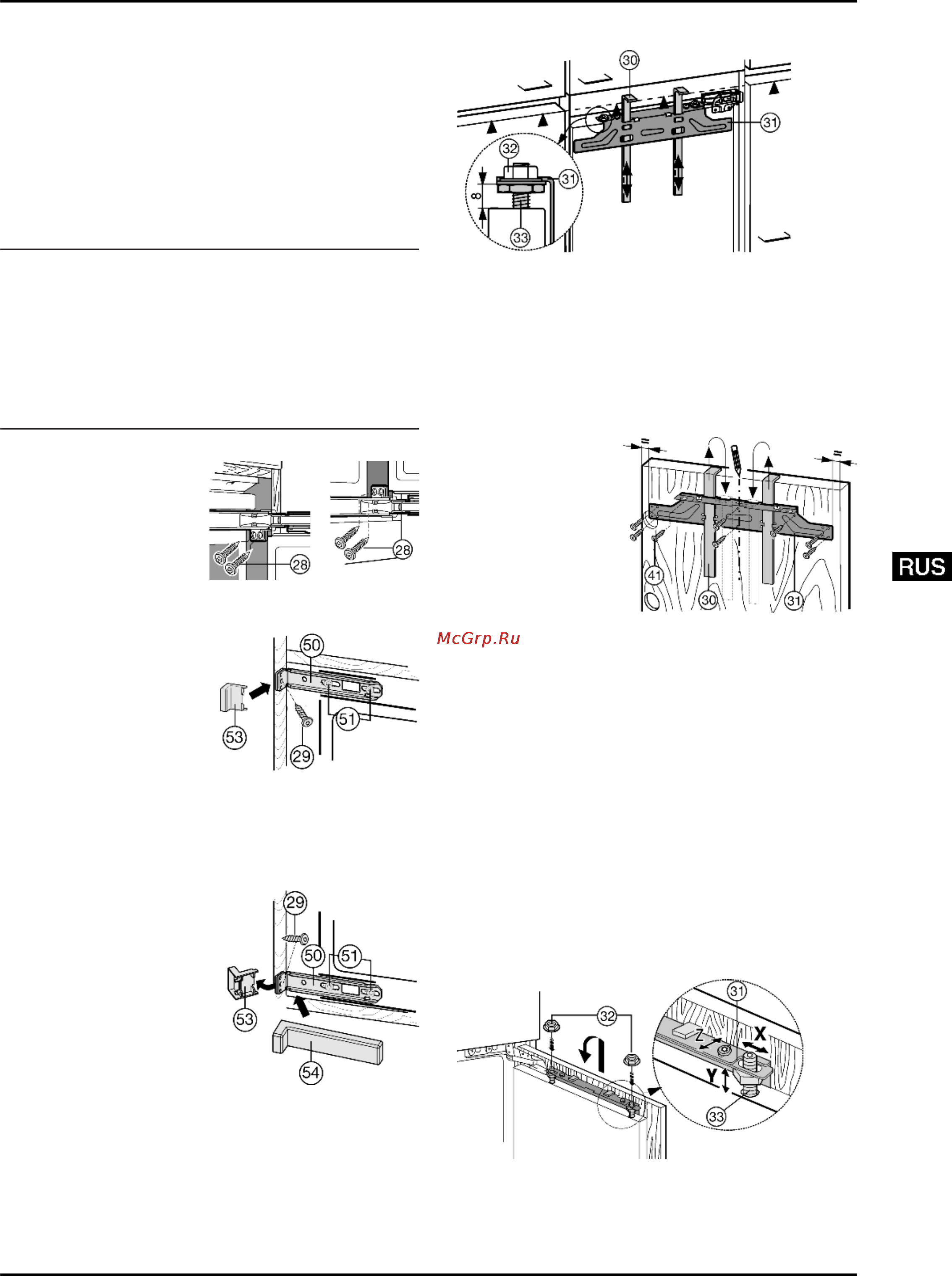

Закрепите устройство в нише:
u
На обеих дверцах
прикрутите винтами
для стружечной
плиты
Fig. 17 (28)
вверху и внизу
через серьги
шарнира.
Fig. 17
Со стороны ручки вверху:
u
Немного ослабьте
винты
Fig. 18 (51)
.
u
Закрепите верхний
крепежный уголок
Fig. 18 (50)
с помощью
винтов для стру-
жечной плиты
Fig. 18 (29)
ø4x19 на
стенке мебели.
u
Удалите выступающий
конец крышки
Fig. 18 (53)
.
Fig. 18
u
Затяните винты
Fig. 18 (51)
.
u
Установите крышку
Fig. 18 (53)
.
Со стороны ручки внизу:
u
Немного ослабьте
винты
Fig. 19 (51)
.
u
Закрепите нижний
крепежный уголок
Fig. 19 (50)
с помощью
винтов для стружечной
плиты
Fig. 19 (29)
ø4x19
на стенке мебели.
u
Удалите выступающий
конец крышки
Fig. 19 (53)
. Он больше
не понадобится.
u
Затяните винты
Fig. 19 (51)
.
u
Установите крышку
Fig. 19 (54)
на нижний
крепежный уголок
Fig. 19 (50)
.
Fig. 19
u
Закройте дверцу устройства.
4.5.2 Монтаж мебельных дверец
Fig. 20
Для обеих дверец потребуются монтажные приспосо-
бления
Fig. 20 (30)
. Поэтому монтируйте мебельные
дверцы по очереди.
u
Проверьте предварительную установку 8 мм.
(Расстояние между дверцей устройства и нижней
кромкой поперечины)
u
Монтажные приспособления
Fig. 20 (30)
сдвиньте вверх
на высоту мебельной дверцы. Нижняя упорная кромка
▲ монтажного приспособления = верхней кромке
подлежащей установке мебельной дверцы.
u
Открутите
крепежную попе-
речину
Fig. 21 (31)
с помощью контр-
гаек
Fig. 21 (32)
.
u
Навесьте
крепежную попе-
речину
Fig. 21 (31)
с монтажными
вспомогательными
элементами
Fig. 21 (30)
на
внутреннюю
сторону
мебельной
дверцы.
Fig. 21
при ширине ниши 600 мм:
u
Выравнивание крепежной поперечины
Fig. 21 (31)
по
центру: начертите короткую центральную линию на
мебельной дверце, совместите с ней острие стрелки
поперечины.
w
Расстояния до наружных кромок справа и слева
должны быть одинаковыми.
Для дверец из ДСП:
u
Прикрутите крепежную поперечину
Fig. 21 (31)
по
меньшей мере 6 винтами
Fig. 21 (41)
.
Для кассетных дверец:
u
Прикрутите крепежную поперечину
Fig. 21 (31)
4
винтами
Fig. 21 (41)
по краю.
u
Вытяните вверх монтажные приспособления
Fig. 21 (30)
и, развернув, вставьте их в расположенные рядом
приемные отверстия.
Fig. 22
u
Навесьте мебельную дверцу на регулировочные болты
Fig. 22 (33)
и контргайки
Fig. 22 (32)
накрутите на регу-
лировочные болты, не затягивая.
u
Закройте дверцу.
Ввод в работу
