4.3.2 Изменение направления открывания
дверей

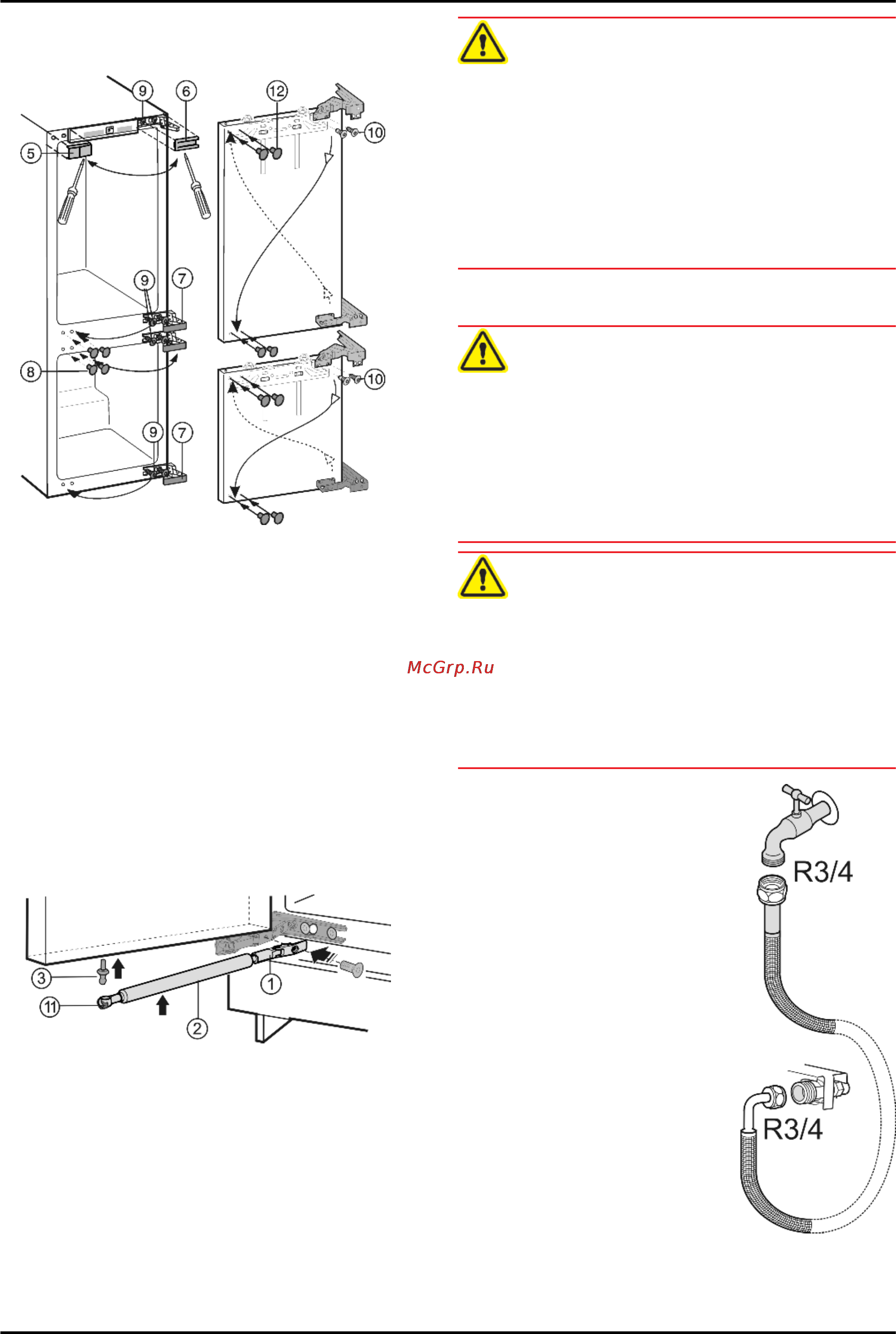

Fig. 4
u
Накладки
Fig. 4 (5,6,7,8)
отожмите вперед при помощи
плоской отвертки.
u
Винты
Fig. 4 (9)
вверху и внизу на корпусе устройства
только ослабьте.
u
Сдвиньте двери наружу и снимите.
u
Винты
Fig. 4 (9)
переставьте на противоположную
сторону и слегка прикрутите.
u
Выкрутите винты
Fig. 4 (10)
и переверните шарниры по
диагонали.
Винты
Fig. 4 (10)
микрокапсюлированные: используйте
аккумуляторный винтовёрт.
u
Прикрутите шарниры с моментом 4 Нм.
u
Освободившиеся отверстия закройте заглушками
Fig. 4 (12)
.
u
Навесьте дверь на предварительно смонтированные
винты
Fig. 4 (9)
и затяните винты с моментом 4 Нм.
4.3.3 Установка на место амортизатора
закрывания дверей
Fig. 5
u
Завинтите шаровую головку
Fig. 5 (3)
в новое
крепежное отверстие с моментом 4 Нм (Torx® 20).
u
Снова сдвиньте натяжную пружину
Fig. 5 (11)
внутрь.
u
Прикрутите держатель
Fig. 5 (1)
с моментом 3 Нм.
u
Вставьте амортизатор закрывания дверей
Fig. 5 (2)
в
шаровую головку.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если крепежные детали недостаточно хорошо прикру-
чены, дверь может опрокинуться. Это может привести к
значительным повреждениям. Кроме того, если дверь
плотно не закрывается, устройство охлаждает непра-
вильно.
u
Прикрутите шарниры и шаровую головку амортизатора
закрывания двери 4 Нм.
u
Закрутите кронштейн амортизатора закрывания двери
с усилием 3 Нм.
u
Проверить все болты и при необходимости подтянуть.
4.4 Подключение воды*
ПРЕДУПРЕЖДЕНИЕ
Опасность электрического удара!
u
Отсоедините устройство от розетки, прежде чем
подключать его к водопроводу.
u
Перекройте подачу воды до тех пор, пока не будут
подсоединены трубопроводы для подачи воды устрой-
ства для приготовления кубиков льда (льдогенератор).
u
Подсоединение к сети для подачи питьевой воды
разрешается выполнять только квалифицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Опасность отравления!
u
Качество воды, которое используется в устройстве,
должно соответствовать предписанию по подготовке
питьевой воды, действующему в стране использования
(напр., 98/93 ЕС).
u
IceMaker служит исключительно для приготовления
кубиков льда в количестве, необходимом в домашнем
хозяйстве, и должен снабжаться пригодной для этого
водой.
- Значение давления воды должно
составлять от 0.15 МПа до
0.6 МПа (1,5 бар - 6 бар).
- Подвод воды к устройству
должен осуществляться через
трубопровод холодной воды,
который соответствует предписа-
ниям по рабочему давлению и
гигиеническим нормам.
Используйте шланг из высокока-
чественной стали, входящий в
комплект поставки (длина 1,5 м).
Не используйте старые шланги
повторно. Шланг длиной 3 м
можно приобрести в сервисной
службе. Устанавливать его
разрешается только специа-
листу.
В фитинге шланга находится
приемный фильтр с уплотнением.
- В месте подсоединения шланго-
провода к системе домового
водоснабжения необходимо
предусмотреть запорный кран,
чтобы в случае необходимости
можно было перекрыть подачу
воды.
Ввод в работу
