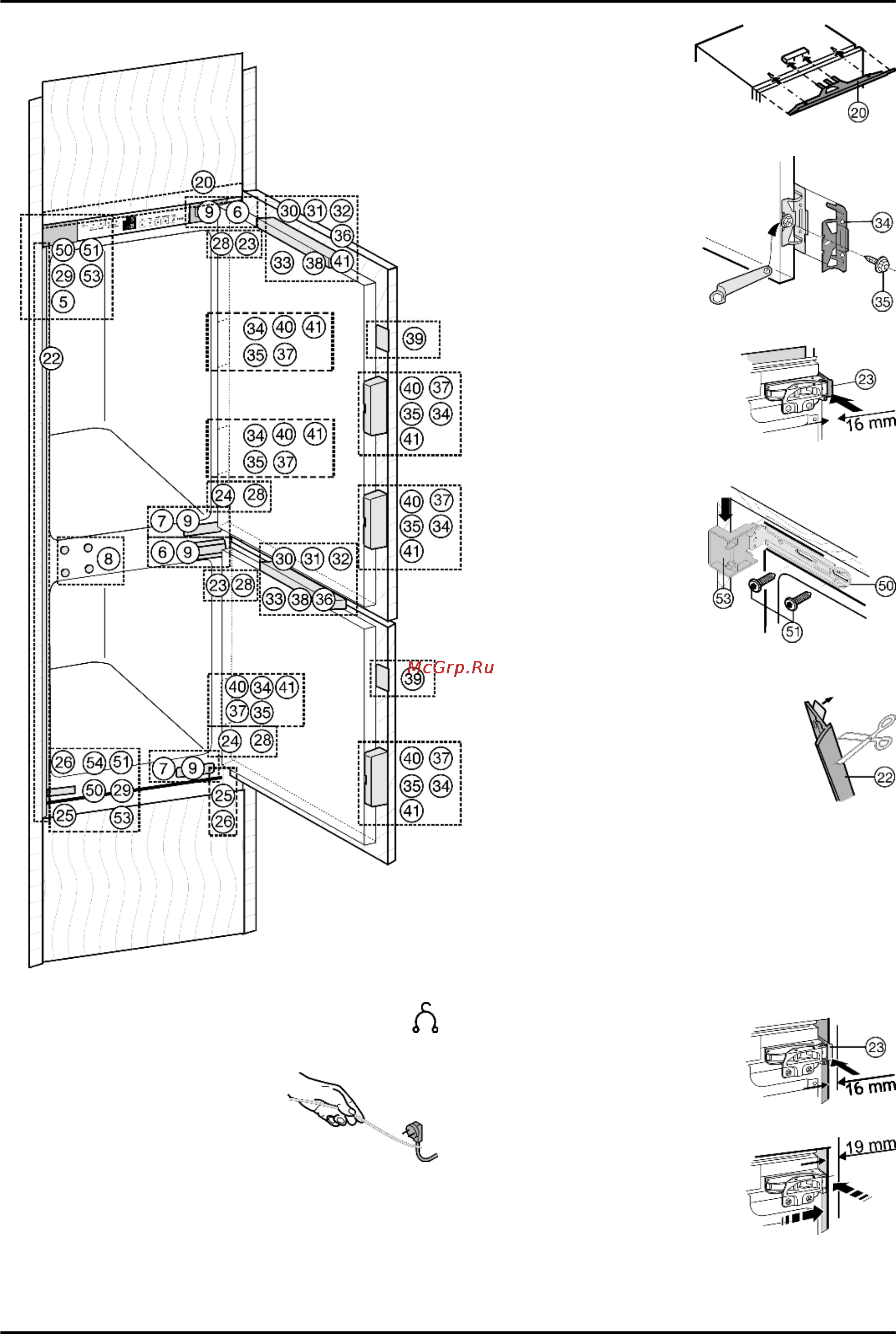

4.5.1 Монтаж устройства
Fig. 8
u
Снимите соединительный кабель с задней стороны
устройства. При этом необходимо удалить держа-
тель кабеля, иначе из-за вибрации будет слышен
шум!
u
Проложите сетевой кабель
при помощи шнура так,
чтобы устройство после
установки (монтажа) можно
было легко подключить.
Fig. 9
В устройствах с жестким подключением воды для
IceMaker:
u
Подключите IceMaker (см. 4.4) .
Все устройства:
u
Вдвиньте устройство на 3/4 в нишу.
u
Снимите крышки
Fig. 8 (5,6,7)
.
u
Установите выравни-
вающий козырек
Fig. 10 (20)
в устрой-
ство посередине:
вдвиньте в перемычку
и навесьте на
замочные отверстия.
Fig. 10
u
Прикрутите все
крепежные уголки
Fig. 11 (34)
винтами с
шестигранной головкой
Fig. 11 (35)
на дверце
устройства, используя
предварительно просвер-
ленные отверстия.
Fig. 11
Для стенок мебели
толщиной 16 мм ширина
ниши = 568 мм:
u
Защелкнитераспорный
элемент
Fig. 12 (23)
на
верхнем и распорный
элемент
Fig. 8 (24)
на нижнем
шарнире.
Fig. 12
u
Наденьте верхнюю и
нижнюю крышку
Fig. 13 (53)
на
крепежный уголок
Fig. 13 (50)
.
u
Закрепите крепежный
уголок
Fig. 13 (50)
вверху и внизу винтами
Fig. 13 (51)
так, чтобы
уголок можно было
немного двигать влево и
вправо.
Fig. 13
u
Снимите защитную пленку с декора-
тивной планки
Fig. 14 (22)
. Прикрепите
декоративную планку
Fig. 14 (22)
со
стороны ручки заподлицо с лицевой
стороной к выступу крышки
Fig. 13 (53)
и наклейте на боковую
стенку устройства.
u
При необходимости укоротитедекора-
тивную планку
Fig. 14 (22)
внизу: Деко-
ративная планка
Fig. 14 (22)
должна
заканчиваться на 3 мм выше верхней
кромки нижнего крепежного уголка
Fig. 8 (50)
.
Fig. 14
Вдвиньте и выровняйте устройство:
u
Вдвигайте устройство до тех пор, пока крышки
Fig. 13 (53)
не будут упираться
Fig. 13
в боковую стенку
предмета мебели.
u
Выкрутите регулируемую опору.
Для стенок мебели
толщиной 16 мм ширина
ниши = 568 мм:
u
Закрепите распорные
элементы на боковой
стенке мебели.
Fig. 15
Для стенок мебели
толщиной 19 мм ширина
ниши = 562 мм:
u
Выровняйте передние
кромки шарниров запод-
лицо с боковой стенкой
мебели.
Fig. 16
Для мебели (16 мм и 19 мм) с упорными элемен-
тами дверей (утолщения, уплотнения и т. д.):
Ввод в работу
8
