FSE 52
hrvatski
11

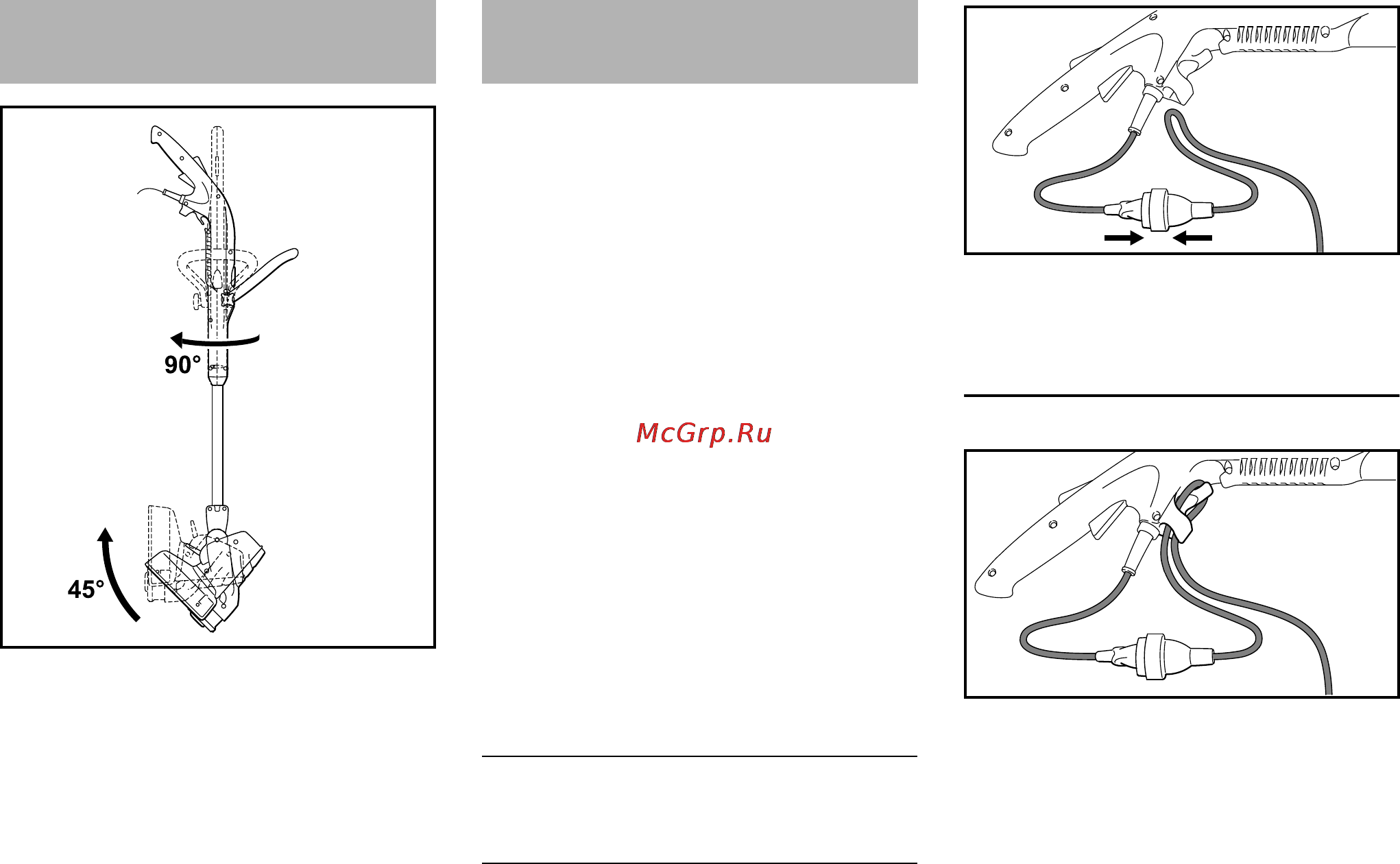

N ručku za posluživanje (1) zakrenuti
za 90° prema držku i
uključiti/dovesti u funkciju, pogledati
poglavlje "Podešavanje zahvatnih
ručki"
N držak (2) nagnuti za 45° i
uključiti/dovesti u funkciju, pogledati
poglavlje "Podešavanje radnog
kuta"
N odklopiti držač razmaka
Za vrijeme rezanja bridova/rubova, ne
pritiskati na držač razmaka.
Napon i frekvencija uređaja (vidi pločicu
s oznakom tipa) moraju biti u skladu s
naponom i frekvencijom mreže.
Najmanje osiguranje mrežnog priključka
mora biti izvršeno u skladu s predloškom
u tehničkim podacima – pogledati
poglavlje "Tehnički podaci".
Uređaj mora biti priključen na opskrbu
strujom preko zaštitne strujne ili
nadstrujne sklopke, koja prekida struju,
kada diferencijska struja prema zemlji
premašuje 30 mA.
Mrežni priključak mora odgovarati
IEC 60364, kao i propisima koji se
odnose na dotičnu zemlju.
Produžni vod mora ovisno o mrežnom
naponu i duljini voda imati navedeni
najmanji poprečni presjek.
N mrežni utikač (1) gurnuti u
spojku (2) produžnog voda
Vlačno rasterećenje
N S produžnim vodom načiniti
omču/petlju
N omču/petlju (3) uvesti kroz otvor (4)
N omču/petlju (3) provesti preko
kuke (5) i pritegnuti
N Mrežni utikač produžnog voda
gurnuti u utičnicu, koja je instalirana
u skladu s propisima,
Pregrađivanje uređaja u
rezač rubova/bridova
1
9935BA015 KN
2
Električno priključivanje
uređaja
Duljina voda Najmanji poprečni
presjek
220 V – 240 V:
do 20 m 1,5 mm
2
20 m do 50 m 2,5 mm
2
100 V – 127 V:
do 10 m AWG 14 / 2,0 mm
2
10 m do 30 m AWG 12 / 3,5 mm
2
2
9935BA016 KN
1
3
4
5
9935BA017 KN
