FSE 52
română
196

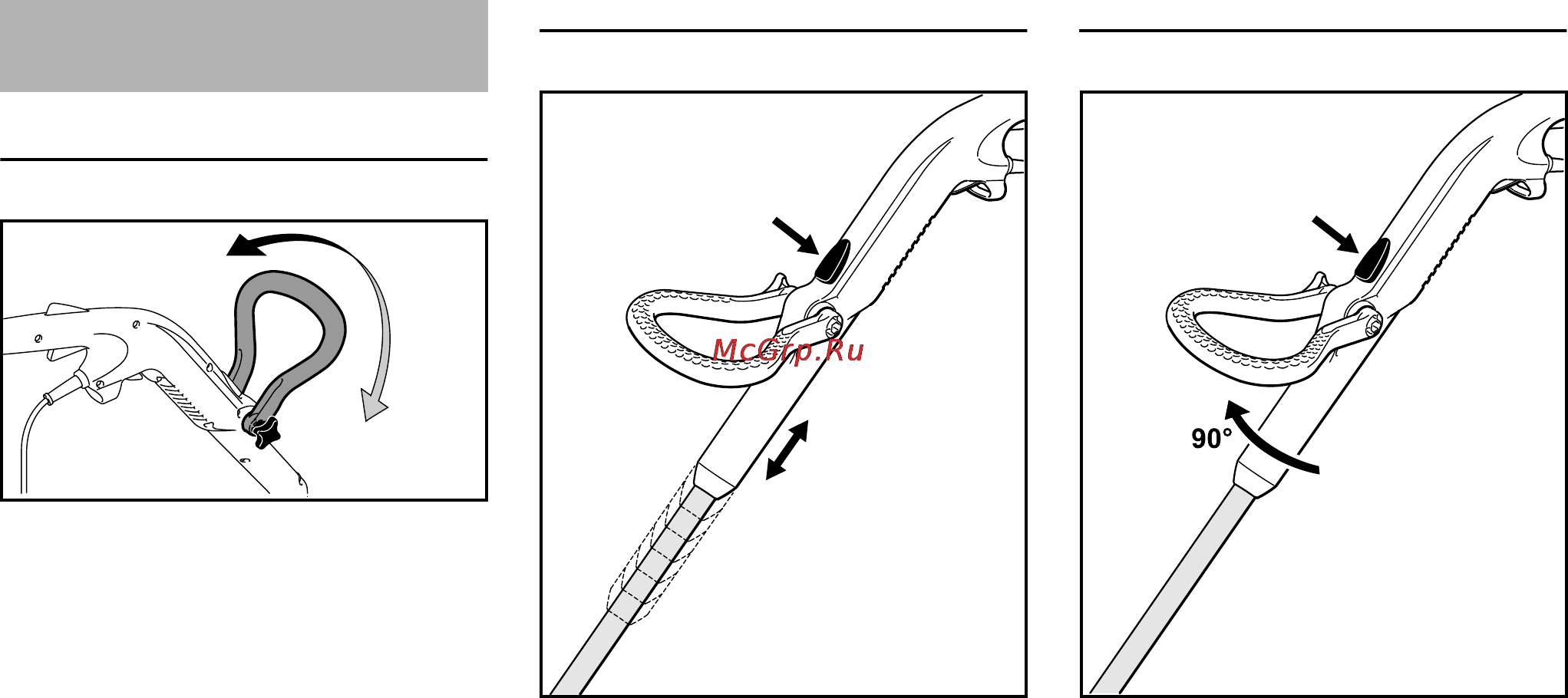

Reglarea mânerului cadru
N se desface piuliţa fluture (4)
N deplasaţi şi fixaţi mânerul cadru (5)
în direcţia săgeţii poziţii diferite de
fixare
N strângeţi piuliţa fluture (4)
Reglarea lungimii tijei
N apăsaţi butonul de deblocare (1)
N trageţi şi fixaţi pe direcţie
longitudinală mânerul de
operare (2) spre tija (3) – poziţii
diferite de fixare
Poziţia de transport
Pentru transportarea utilajului cu
economie de spaţiu, tija poate fi reglată
la lungimea minimă.
Reglarea unghiului de operare
N apăsaţi butonul de deblocare (1)
N rotiţi şi fixaţi mânerul de operare (2)
cu 90° faţă de tijă (3) – 2 poziţii de
fixare: 0° şi 90°
Reglarea mânerelor
4
9935BA013 KN
5
2
9935BA009 KN
1
3
2
9935BA012 KN
1
3
