Stihl FSE 52 [75/232] Монтировать дуговую рукоятку

Stihl FSE 52 [75/232] Монтировать дуговую рукоятку
FSE 52
pyccкий
73

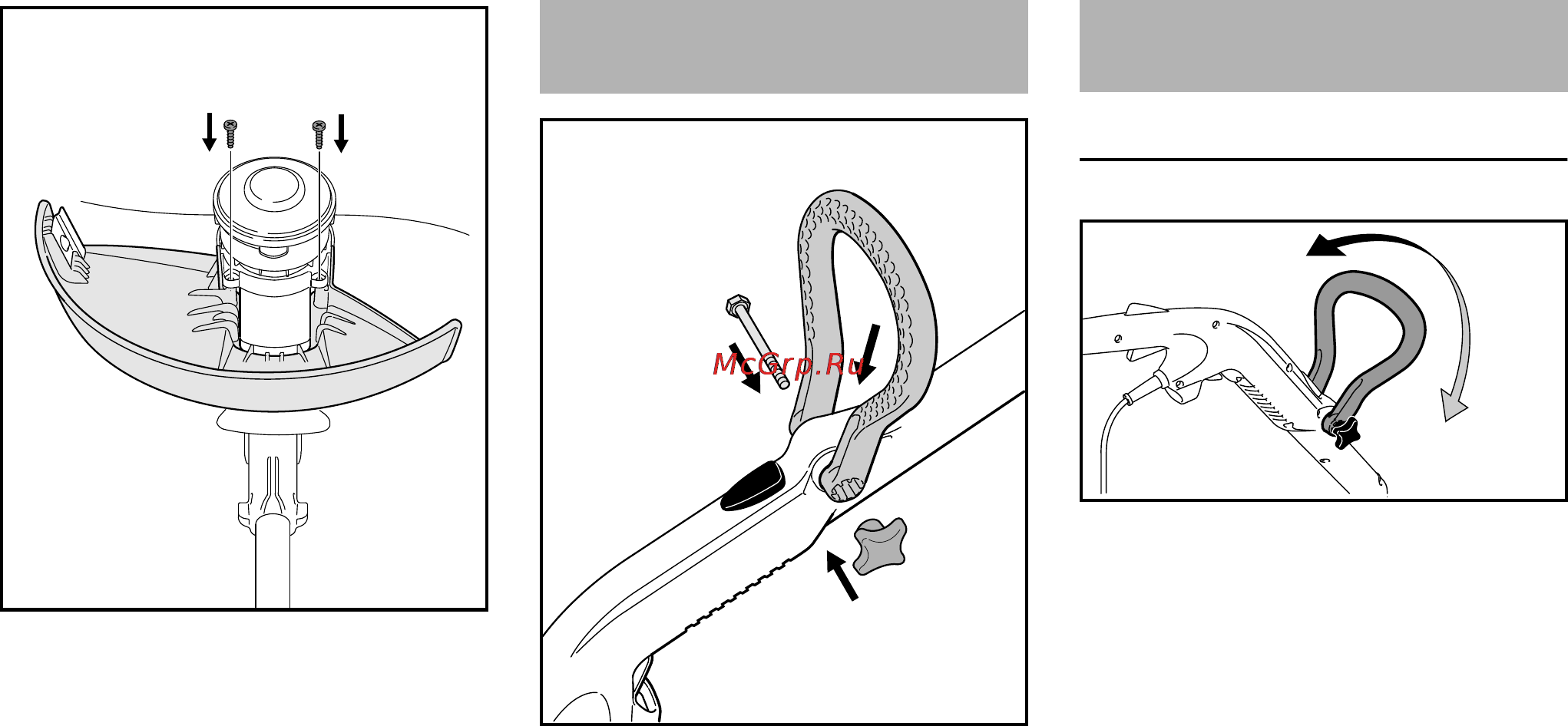

N Болты (3) ввинтить и затянуть с
помощью отвёртки T20
В качестве альтернативы болты
могут ввинчиваться и затягиваться с
помощью шлицевой отвёртки.
N Дуговую рукоятку (1) выровнять
таким образом, чтобы пустоты на
дуговой рукоятке (1) показывали
в направлении снятия
фиксации (2)
N Дуговую рукоятку (1) одеть на
рукоятку управления (3) пока она
не зафиксируется – при этом
лапку дуговой рукоятки (1)
немного разжать
N Болт (4) провести через
отверстия
N Барашковую гайку (5) закрутить и
затянуть
Регулировка дуговой рукоятки
N Ослабить барашковую гайку (4)
N Дуговую рукоятку (5) сместить в
направлении стрелки и
зафиксировать – различные
положения фиксации
N Затянуть барашковую гайку (4)
9935BA006 KN
3 3
Монтировать дуговую
рукоятку
3
2
4
9935BA010 KN
1
5
Регулировка рукояток
4
9935BA013 KN
5
