FSE 52
česky
30

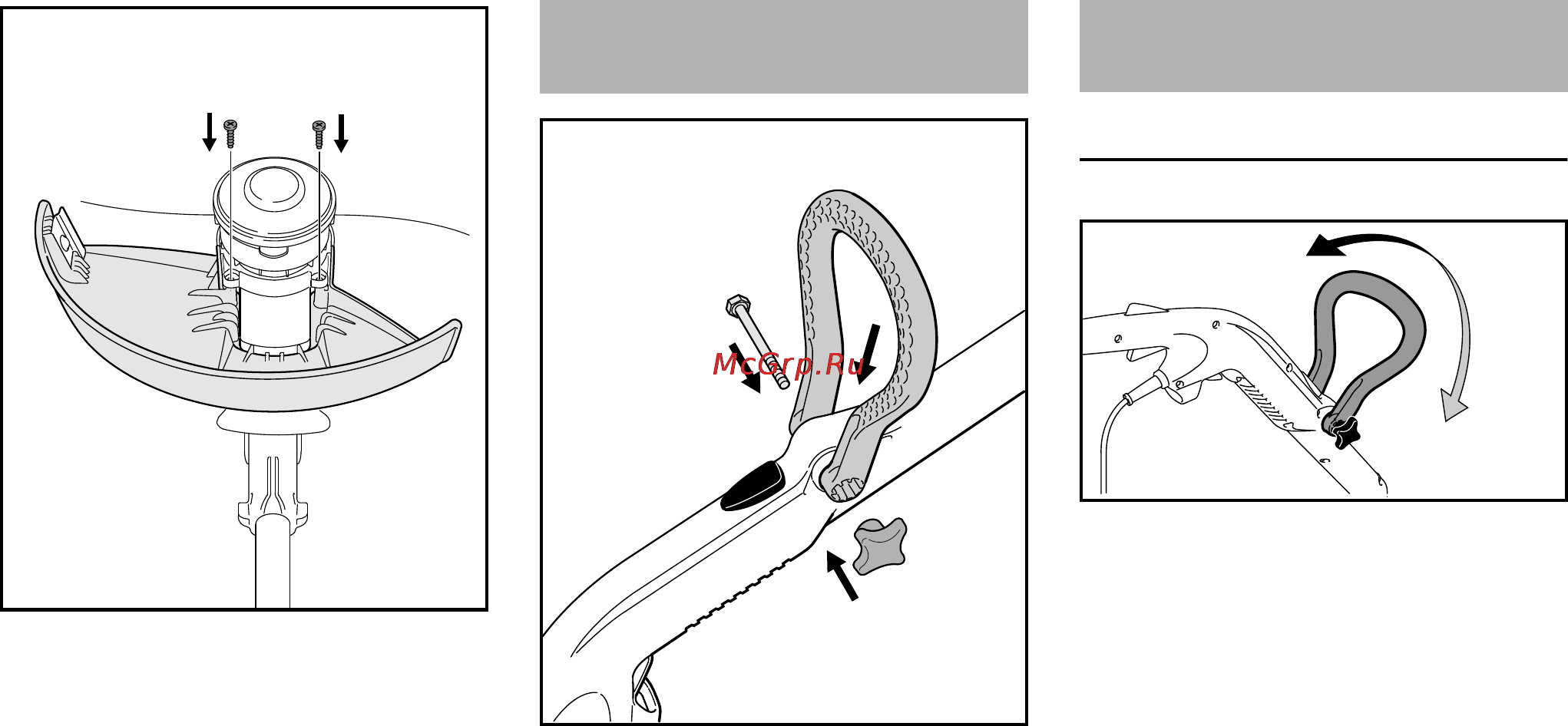

N Šrouby (3) zašroubovat
šroubovákem T20 a pevně je
utáhnout.
Alternativně mohou být šrouby
zašroubovány a pevně utaženy
šroubovákem na šrouby s drážkou.
N Kruhovou trubkovou rukojeť (1)
vyrovnat tak, aby vroubky na
kruhové trubkové rukojeti (1)
směřovaly k deblokaci (2).
N Kruhovou trubkovou rukojeť (1)
nasunout na ovládací rukojeť (3)
tak, se zaaretuje přitom ramena
kruhové trubkové rukojeti (1) lehce
od sebe odtlačovat.
N Šroub (4) prostrčit otvory.
N Křídlovou matici (5) našroubovat a
pevně utáhnout.
Nastavení kruhové trubkové rukojeti
N Křídlovou matici (4) povolit.
N Kruhovou trubkovou rukojetí (5)
pohnout ve směru šipky a
zaaretovat ji – existují různé
zarážkové polohy.
N Křídlovou matici (4) pevně
utáhnout.
9935BA006 KN
3 3
Montáž kruhové trubkové
rukojeti
3
2
4
9935BA010 KN
1
5
Nastavení rukojetí
4
9935BA013 KN
5
