Stihl FSE 52 [53/232] Montáž rúrkovej rukoväti

Stihl FSE 52 [53/232] Montáž rúrkovej rukoväti
FSE 52
slovensky
51

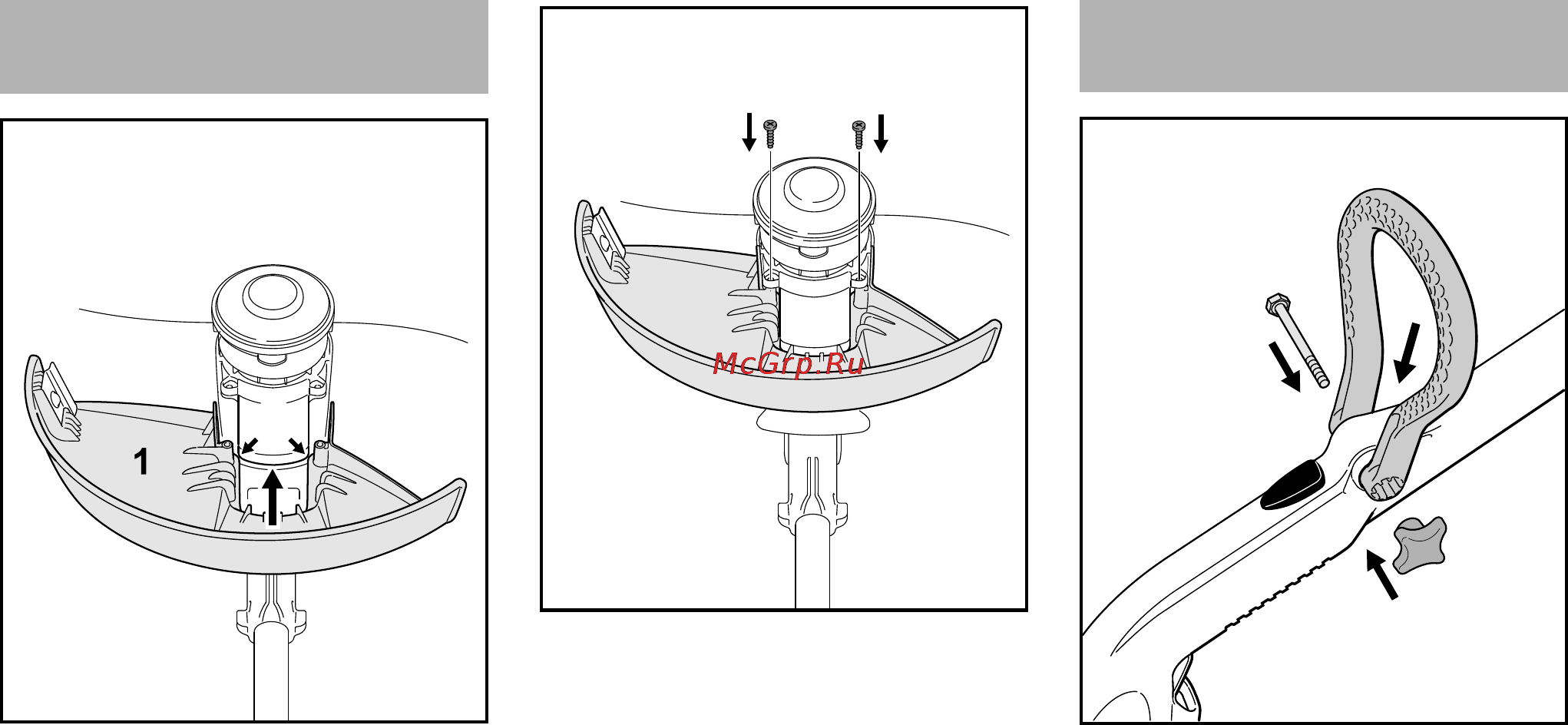

N Chránič (1) nasuňte do drážky
(šípky) na kryte motora (2) až na
doraz. Otvory v chrániči musia
lícovať s otvormi na kryte motora
N Zaskrutkujte a upevnite skrutky (3)
pomocou skrutkovača T20
Prípadne môžu byť skrutky
zaskrutkované a dotiahnuté pomocou
drážkového skrutkovača.
N Rúrkovú rukoväť (1) vyrovnajte tak,
že póry na rúrkovej rukoväti (1)
ukazujú v smere odblokovania (2)
N Rúrkovú rukoväť (1) nasúvajte na
ovládaciu rukoväť (3), kým
nezapadne. Pritom rameno rúrkovej
rukoväti (1) trochu odtlačte od seba
N Skrutku (4) presuňte cez otvor
N Naskrutkujte a pevne utiahnite
krídlovú maticu (5)
Namontovanie ochranných
zariadení
2
9935BA005 KN
9935BA006 KN
3 3
Montáž rúrkovej rukoväti
3
2
4
9935BA010 KN
1
5
