0478 131 9917 F - ET
556
MA 339 C:
MA 339:
7.1 Üldine teave
Kõikide kirjeldatud tööde teostamiseks
asetage seade horisontaalsele,
tasasele ja kõvale pinnale.
Aku laadimine. (Ö 8.4)
7.2 Ühepoolse juhtraua
paigaldamine (MA 339 C)
Seadke ühepoolne juhtraud (1)
tööasendisse juhtraua
konsoolis (2) ja hoidke.
Asetage kinnitusdetailid (H) vasakul ja
paremal vastavalt joonisele juhtraua
konsooli (2). Pange seib (E) poldile (F)
ja viige polt (F) seest välja läbi
kinnitusdetailide ja juhtraua alumise
osa.
Pange seib (E) peale.
Pange polt (G) kiirpingutisse (I) ja
keerake mõlemad koos poldile (F).
Sulgege kiirpinguti (3).
Kiirpinguti (3) peab olema nii tugevalt
kinni, et selle saaks täielikult sulgeda ja
et juhtraud oleks siis tugevalt juhtraua
konsooli fikseeritud. Vabastage
vajadusel kiirpinguti uuesti ja keerake
polt (F) sisse või välja.

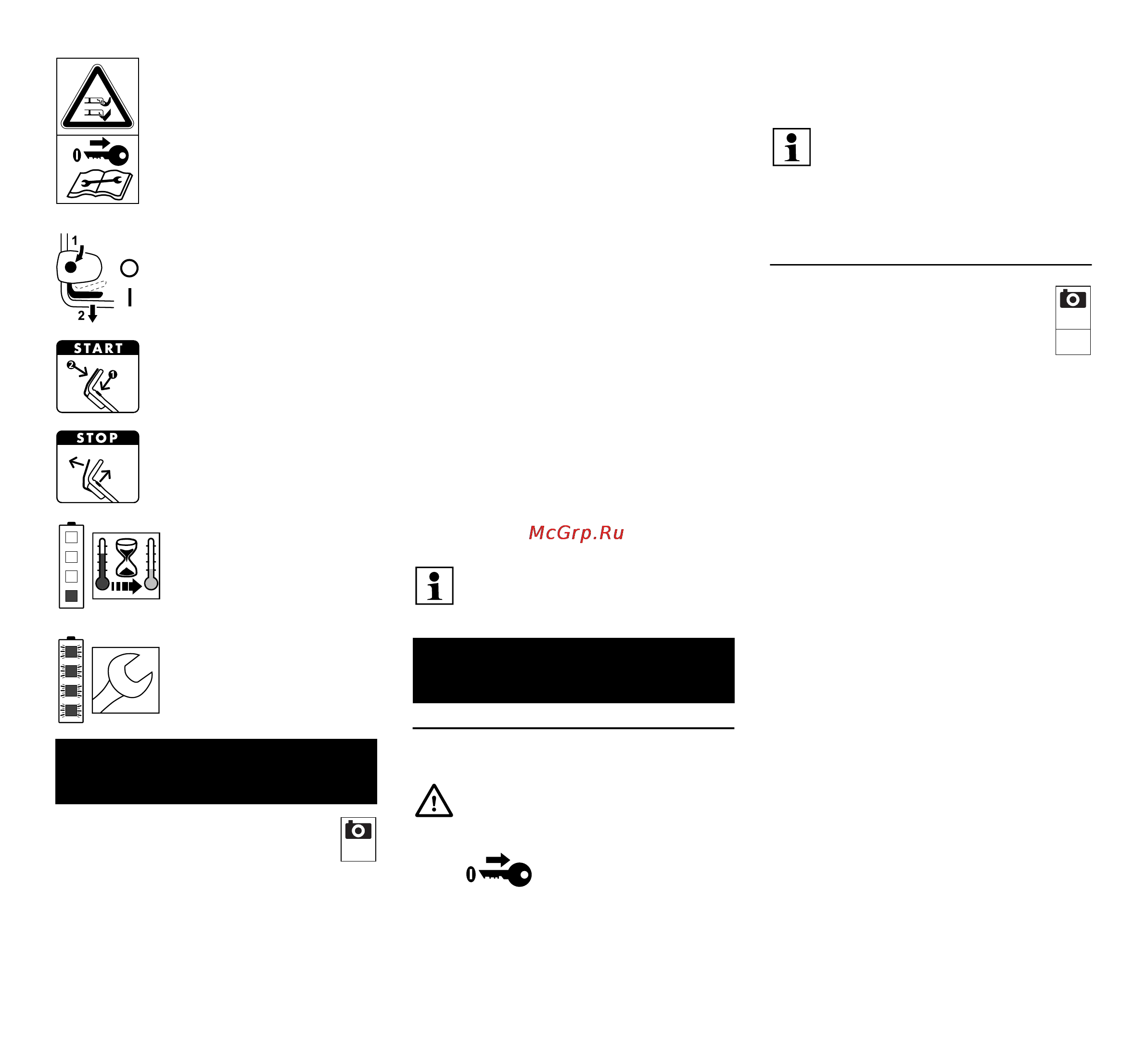

Ettevaatust –
teravad lõiketerad!
Lõiketerad pöörlevad pärast
elektrimootori väljalülitamist
edasi. Eemaldage enne
hooldustöid
blokeerimisseade
(turvapistik).
MA 339:
Käivitage mootor.
MA 339 C:
Käivitage mootor.
MA 339 C:
Jätke mootor seisma.
Aku on liiga soe. Aku
käivitub pärast aku
jahtumist või akut saab
kasutada alles pärast
jahtumisfaasi.
Aku on defektne ja tuleb
välja vahetada.
6. Tarnekomplekt
Nr Nimetus Tk
A Põhiseade 1
B murukogumiskorvi ülemine
osa
1
2
C murukogumiskorvi alumine
osa
1
D Polt 2
N Turvapistik 1
O Laadimisseade
P aku
Kasutusjuhend 1
E seib 2
F polt, 1
G Polt 1
H Kinnitusdetail 2
I kiirpinguti 1
J kumerpeaga polt 2
K kaablijuhik 1
L pöördkäepide 2
M kaabliklamber 1
Tarnekomplekt võib erineda
sõltuvalt riigist ja seadme
versioonist.
7. Seadme töökorda
seadmine
Vigastusoht!
Järgige peatükis „Ohutusnõuded”
toodud ohutusjuhiseid. (Ö 4.)
Tõmmake enne kõikide
tööde alustamist
muruniiduki juures turvapistik välja.
(Ö 9.1)
Nr Nimetus Tk
Tarnides on akud laetud u 30%.
Seetõttu tuleb neid enne
esmakordset kasutuselevõttu
laadida.
3
