Русский 12
8. РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРО-
ВОДКОЙ
8-1 ОБЩИЕ УКАЗАНИЯ
• Убедитесь, что все электротехнические работы
выполнены квалифицированным персоналом в
соответствии с действующим законодательством и
данным руководством по монтажу, а блоки подключены
к отдельной цепи питания. Недостаточная мощность
цепи подачи питания или неправильно выполненная
схема проводки могут привести к поражению
электрическим током или возгоранию.
• Обязательно установите выключатель для защиты от
утечки на зе
млю в соответствии с действующими
нормами. В противном случае возможно поражение
электрическим током или возгорание.
• Не включайте источник питания (на внутреннем блоке)
до окончания монтажных работ.
• Обязательно заземлите кондиционер.
Сопротивление заземления должно соответствовать
требованиям действующего законодательства.
• Не подсоединяйте заземляющий провод к газовым или
водопроводным трубам, громоотводам или телефонным
заземляющим про
водам.
• Газопровод.......................При утечке газа возможно
его воспламенение или
взрыв.
• Водопроводные трубы ...Трубы из жесткого винила не
подходят для заземления.
•
Громоотвод или телефонный заземляющий провод
....
При ударе молнии возможно аномаль ное увеличение
электрического напряжения.
• При выполнении электрического монтажа
руководствуйтесь также “СХЕМА ЭЛЕКТРИЧЕСКОГО
МОНТАЖА”, закрепленной на крышке блока управления.
• Не подключайте проводку питания к клеммной колодке
для проводки пульта дистанционного управления, в
противном случае возможно повреждение всей
системы.
• Следует устанавливать и прокладывать проводку для
пульта дист
анционного управления в соответствии с
руководством по монтажу, прилагаемым к пульту
дистанционного управления.
• Не прикасайтесь к печатной плате в сборе при
прокладке электропроводки. В противном случае это
может привести к повреждению.
8-2 СПЕЦИФИКАЦИИ ПРОВОДКИ,
УСТАНАВЛИВАЕМОЙ В МЕСТЕ
ЭКСПЛУАТАЦИИ УСТРОЙСТВА
При электрическом монтаже наружных блоков
пользуйтесь руководством по монтажу, прилагаемым к
наружным блокам.
• Провода пульта дистанционного управления и
управления приобретаются на месте. (См. Таблицу 3)
Таблица 3
* Это общая развернутая длина системы при групповом
управлении.
Характеристики проводов показаны при условии падения
напряжения в проводах 2%.
1. Она показывает причину использования трубы для
п
роводов. Когда трубы для проводов не используются,
применяйте H07RN-F.
2. Виниловый шнур в оболочке или кабель (толщина
изоляции не менее 1 мм)
9. СПОСОБ ПОДСОЕДИНЕНИЯ ПРО-
ВОДКИ И ПРИМЕР ЭЛЕКТРОПРО-
ВОДКИ
Способ подключения проводки
Предостережение для установки проводки
• Внутренние блоки, принадлежащие к одной системе,
допускается подключать к одному выключателю
ответвлений. Однако при выборе выключателей
ответвлений, предохранительных выключателей
ответвлений и сечения проводки необходимо
руководствоваться требованиями действующего
законодательства.
• Для подключения к клеммной колодке используйте
разъемы кольцевого отогнутого типа с пластмассовой
изолирующей оболочкой или в
ыполните изоляцию
проводки.
• При отсутствии необходимых контактов следует
соблюдать следующие правила.
• Соединение 2 проводов, имеющих разное сечение,
запрещено.

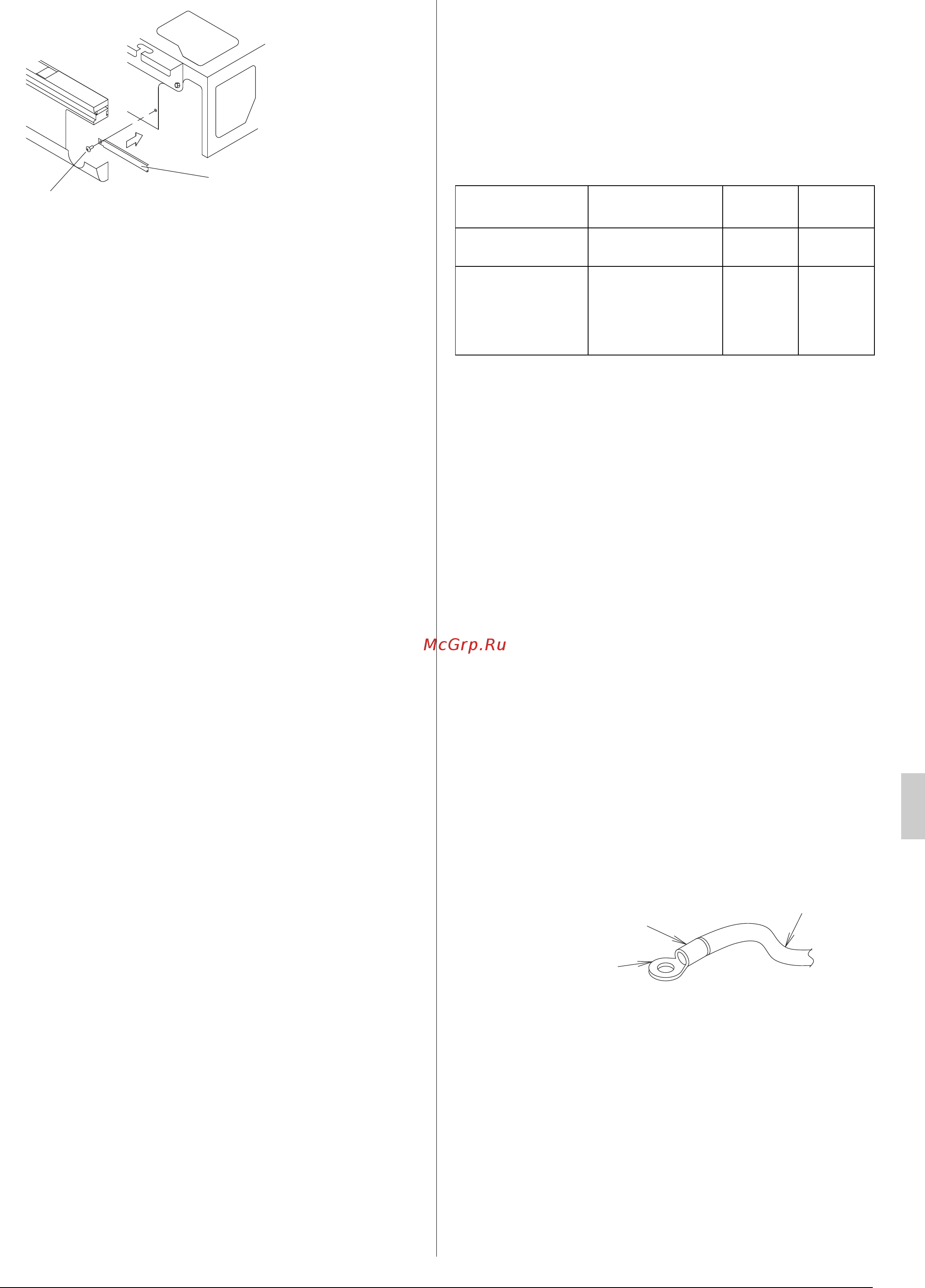

Винт
Стойка для уплотнения и вывода
(армирующая пластина)
Рис. 30
Диаметр
провода
(мм
2
)
Длина
Проводка
H05VV-U4G
(ПРИМЕЧАНИЕ 1)
2
,
5–
Проводка пульта
дистанционного
управления
Виниловый шнур в
оболочке или
кабель
(2-проводный)
(ПРИМЕЧАНИЕ 2)
0
,
75 - 1,25
Макс.
500 м*
Трубчатая изоляция
Кольцевые обжимные
контакты с трубчатой
изоляцией
Проводка
09_RU_3P368557-3B.fm Page 12 Friday, February 12, 2016 4:25 PM
