19 Русский
NOTE
NOTE
NOTE
ПРИМЕЧАНИЕ
• Номера клемм наружного и внутреннего блоков должны
совпадать.

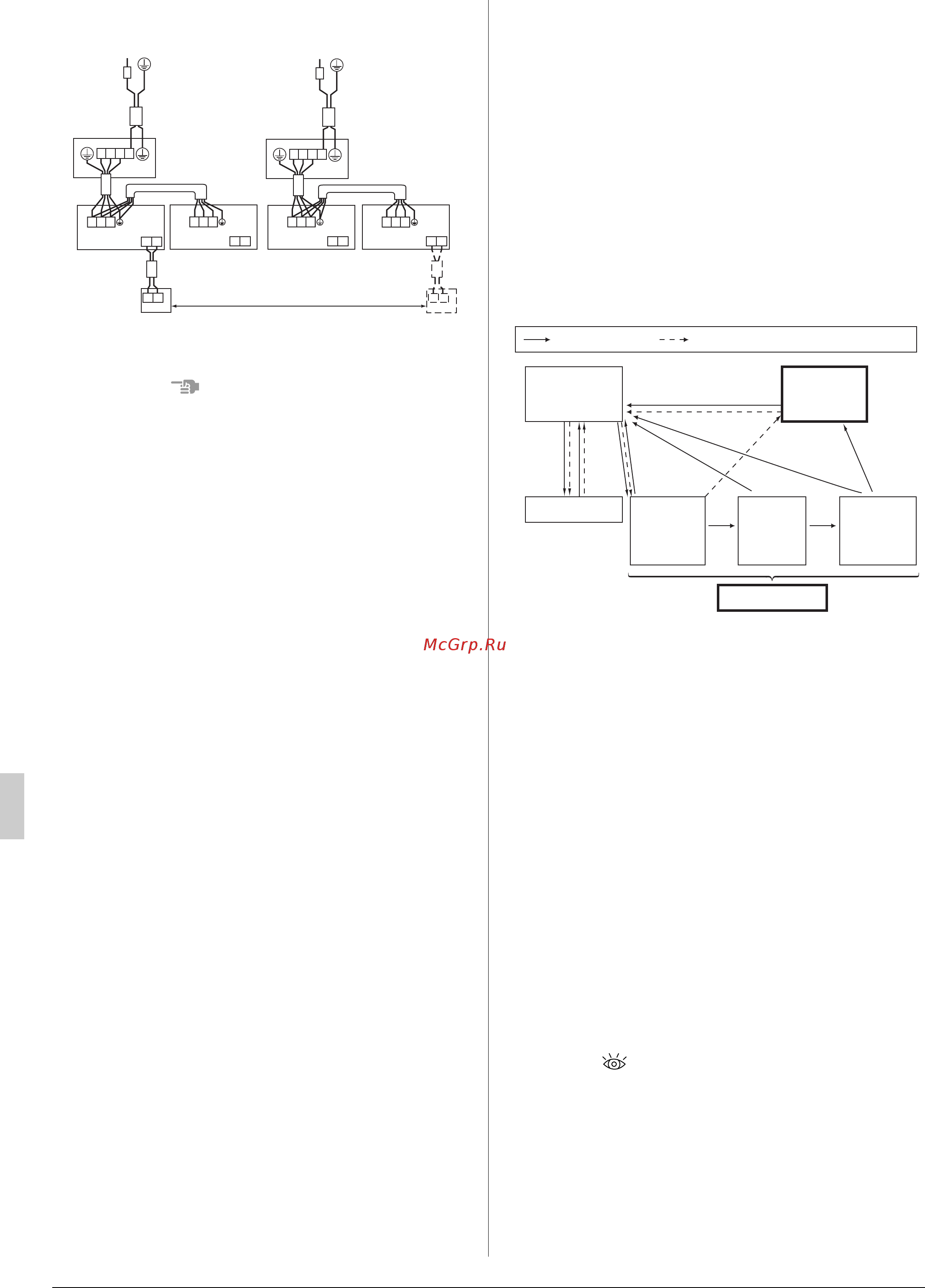

12. ТЕСТОВАЯ ОПЕРАЦИЯ
Завершите все “1. Позиции для проверки после окон-
чания монтажных работ” на стр. 3. См. также руковод-
ство по монтажу, прилагаемое к наружному блоку.
(1) Настройки для проводного пульта дистанционного
управления должны быть включены как указано в
руководстве, поставляемом с пультом дистанционного
управления.
(2) Настройки для другого пульта дистанционного
управления модели должны быть включены согласно
следующей процедуре.
• Убедитесь, что все работы по монтажу для
наружного и внутреннего блоков выполнены.
• Убедитесь, что закрыты следующие элементы:
крышка бл
ока управления внутреннего блока и
наружная панель и кожух трубопроводов на
наружном блоке.
• По окончании работ по прокладке трубопровода
хладагента, дренажного трубопровода и проводов,
очистите внутренний блок и переднюю панель.
Затем выполните тестовую операцию согласно
руководству по монтажу, поставляемому с
наружным блоком, для защиты блока.
(Рекомендуется выполнять тестовую операцию в
прис
утствии квалифицированного электротехника
или инженера).
• Во время тестовой операции убедитесь в том, что
оборудование настроено на требуемое
направление потока воздуха и скорость вращения
вентилятора.
• Если внутренние работы еще не выполнены к
окончанию тестовой операции, объясните
заказчику, что для защиты внутренних блоков
кондиционер нельзя эксплуатировать до
окончания внутренних работ.
(При ра
боте блока в этих условиях краска, клей и
другие материалы, используемые при отделочных
работах, загрязнят внутренний блок. Это может
вызвать брызги или утечку воды.)
• При выходе из строя и невозможности работы
кондиционера см. “12-1 РЕКОМЕНДАЦИИ ПО
ДИАГНОСТИКЕ НЕИСПРАВНОСТЕЙ”.
• По окончании тестовой операции нажмите кнопку
КОНТРОЛЬ/ТЕСТОВАЯ ОПЕРАЦИЯ один раз для
пе
ревода внутреннего блока в режим контроля и
убедитесь в том, что высвечиваемым кодом
неисправности является “00” (= нормальное
состояние).
Если считываемый код отличается от “00”, см.“12-1
РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ
НЕИСПРАВНОСТЕЙ”.
• Нажмите кнопку КОНТРОЛЬ/ТЕСТОВАЯ
ОПЕРАЦИЯ четыре раза для возврата в обычный
режим работы.
[Переключение режима]
12-1 РЕКОМЕНДАЦИИ ПО ДИАГНОСТИКЕ
НЕИСПРАВНОСТЕЙ
При включенном питании. Неисправности можно
контролировать с помощью пульта
дистанционного управления.
Диагностика неисправностей для пульта
дистанционного управления модели BRC1E должны
быть включены как указано в руководстве,
поставляемом с пультом дистанционного управления.
Диагностика неисправностей для других пультов
дистанционного управления модели должна
выполняться согласно следующей процедуре.
Поиск неисправностей с помощью
жидкокристаллического дисплея пульта
дистанционного уп
равления.
1 При работе с замонтированным пультом
дистанционного управления. (ПРИМЕЧАНИЕ 1)
При остановке работы из-за неисправности
мигает лампа индикации работы, и на
жидкокристаллическом дисплее отображается
“ ” и код неисправности. Диагностика может
выполняться с использованием списка кодов
неисправностей в соответствии с отображаемым
кодом неисправности.
Кроме того, при групповом управлении
отображается № блока, чтобы при устранении
неисправности был известен выявленный №
блока. см. (ПРИМЕЧАНИЕ 2).
P1 P2
P1P2
123
P1P2
123
P1 P2
P1 P2
P1 P2
123
123
123
123
Наружный
блок
Наружный
блок
ПРИМЕЧАНИЕ)
ПРИМЕЧАНИЕ)
Внутренний блок
(Ведущий блок)
Внутренний блок
(Ведущий блок)
Внутренний
блок (ведомый)
Внутренний
блок (ведомый)
Пульт дистанционного
управления
Пульт дистанционного
управления
( 3 ) ( 7 )
( 1 )
( 2 )
( 4 )
( 9 )
( 5 )
( 6 )
Прерыватель
утечки на
землю
Рис. 39
Источник
питания
220 - 240В
~
50Гц
Прерыватель
утечки на
землю
Источник
питания
220 - 240В
~
50Гц
Обычный
режим
работы
BRC1C, BRC1D,
Беспроводной пульт дистанционного управления
Режим
тестовой
операции
Режим проверки
Задание параметров на месте
Однократно
Однократно
Однократно
(Нажмите
на 4
секунды
или дольше)
Однократно
Однократно
Однократно
Однократно
Индикация
“Кода
неисправности”
Индикация
“Кода типа
внутреннего
блока”
Индикация
“Кода
типа наружного
блока”
*
**
*
После оставления
на 10 секунд или
дольше режим
вернется к
обычному
режиму работы.
Однократно
09_RU_3P368557-3B.fm Page 19 Friday, February 12, 2016 4:25 PM
