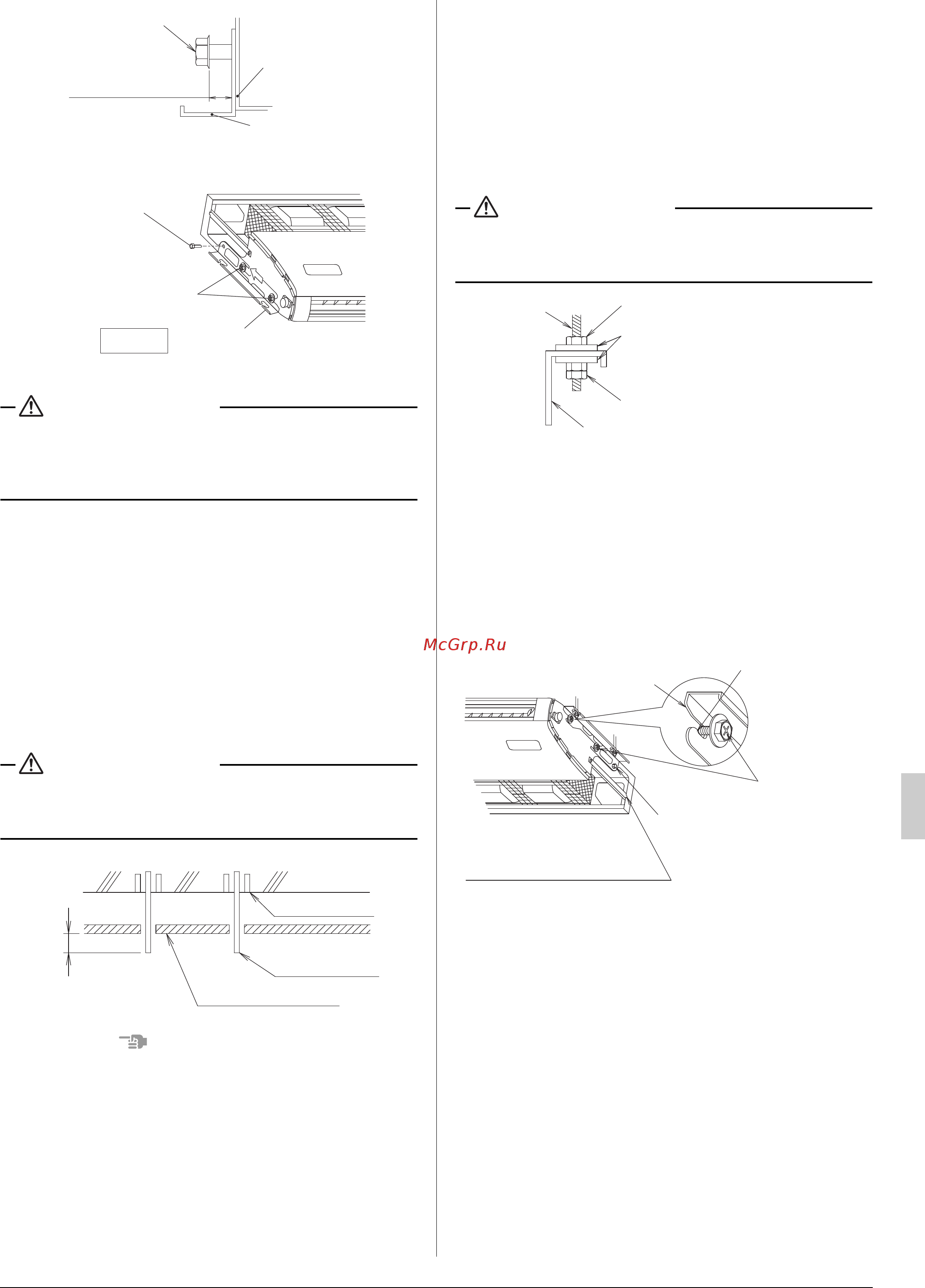

![Daikin FHQ60CBVEB [7/26] Установка внутреннего блока](/views2/1766540/page7/bg7.png)
Русский 6
ПРЕДОСТЕРЕЖЕНИЕ
Не снимайте ленту (белую), закрепленную с внешней
стороны внутреннего блока. Это может стать причиной
образования трещин, поражения электрическим током
или возгорания.
(4) Установите подвесные болты.
• Используйте болты M8 или M10 для подвесного
внутреннего блока.
• Заранее отрегулируйте длину подвесного болта.
(См. рис. 9)
• Используйте вставляемые в стену крепления для
существующих болтов и встраиваемые вставки или
анкерные болты для новых болтов и надежно
зафиксируйте блок на конструкции так, чтобы она
могла выдержать вес блока.
Кроме тог
о, заранее отрегулируйте расстояние от
потолка.
ПРЕДОСТЕРЕЖЕНИЕ
Если подвесной болт слишком длинный, он может
повредить внутренний блок или дополнительные
устройства.
ПРИМЕЧАНИЕ
• Детали, показанные на рис. 9, приобретаются на
месте.
5. УСТАНОВКА ВНУТРЕННЕГО БЛОКА
Перед установкой внутреннего блока можно легко
присоединить к нему дополнительные детали. Так ж е
см. руководство по монтажу, прилагаемое к
дополнительным деталям.
Для установки используйте имеющиеся в комплекте и
указанные детали.
(1) Закрепите подвесной кронштейн на подвесном болте.
(См. рис. 10)
ПРЕДОСТЕРЕЖЕНИЕ
Для обеспечения безопасности следует использовать
шайбу для подвесного кронштейна (3) (опция) и
зафиксировать соединение сдвоенной гайкой.
(2) Поднимите внутренний блок. Навесьте его, продвинув
вперед, и вставьте подвесной установочный болт (М8)
для временного фиксирования блока. (См. рис. 11)
(3) Затяните винты (М5), крепящие кронштейн, в двух
местах, там, где они были ослаблены. (См. рис. 11)
Необходимо избегать смещения внутреннего блока.
(4) Затяните болты (М8), крепящие по
двесной кронштейн,
в 4 местах. (См. рис. 11)
(5) В процессе подвешивания внутреннего блока
используйте уровень для обеспечения нормального
стока конденсата. Устанавливайте блок
горизонтально. Та к ж е при наличии возможности
производите установку таким образом, чтобы
дренажный трубопровод располагался немного ниже.
(См. рис. 12)
Рис. 7
Болт (М8)
Внутренний блок
Подвесной кронштейн
Ослабить на
10 мм
Рис. 8
Фиксирующий винт
для подвесного
кронштейна (М5)
Подвесной
установочный
болт (M8)
Подвесной
кронштейн
Ослабить
Рис. 9
Поверхность потолка
Подвесной болт
Анкерный болт
Потолочная плита
25 - 55 мм
Подвесной
кронштейн
Гайка (приобретается на месте)
Подвесной болт
Шайба для подвесного кронштейна (3)
(дополнительная принадлежность)
Сдвоенная гайка
Рис. 10
Фиксирующий винт
для подвесного
кронштейна (М5)
Навесная деталь
Подвесной
кронштейн
Армирующая пластина (левая/правая)
Во время переноски внутреннего блока
не держите его на армирующие пластины.
Установочный болт
для подвесного
кронштейна (М8)
Рис. 11
09_RU_3P368557-3B.fm Page 6 Friday, February 12, 2016 4:25 PM
