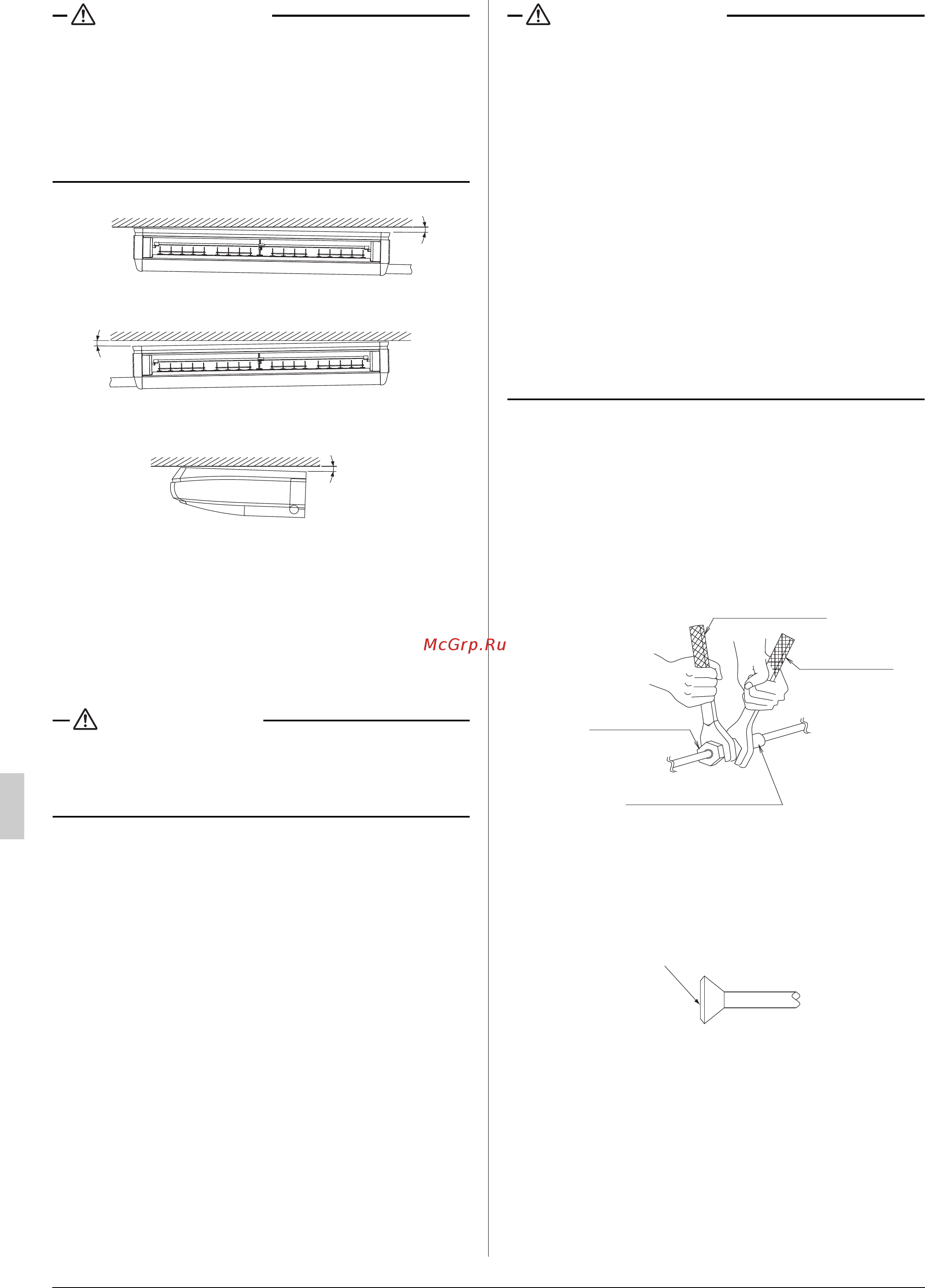

7 Русский
ПРЕДОСТЕРЕЖЕНИЕ
• Установка внутреннего блока под обратным углом к
дренажному трубопроводу может стать причиной
утечки воды.
• Не вставляйте в зазоры между креплением и
шайбой для крепления (3) детали, отличные от
указанных.
Если шайбы плохо закреплены, подвесные болты
могут сорваться с подвесного кронштейна.
A. При наклоне дренажного трубопровода вправо или
вправо и назад.
Установите его ровно или слегка наклоните
вправо или назад. (примерно на 1°)
B.
При наклоне дренажного трубопровода влево или
влево и назад.
Установите его ровно или слегка наклоните влево
или назад. (примерно на 1°)
ПРЕДУПРЕЖДЕНИЕ
Внутренний блок должен быть надежно закреплен
на месте, способном выдержать его массу.
При недостаточной прочности места установки блок
может упасть и нанести травму.
6. РАБОТЫ С ТРУБОПРОВОДОМ ДЛЯ
ХЛАДАГЕНТА
• Инструкции по установке трубопровода для хладагента
наружного блока можно найти в руководстве по
монтажу, прилагаемом к наружному блоку.
• Надежно заизолируйте газовый трубопровод и
трубопровод для хладагента. Неизолированные
трубопроводы могут стать причиной утечки воды. Для
газового трубопровода следует использовать
изоляционный материал, способный выдержать
температуру не менее 120°C. При использовании во
влажной среде сле
дует усилить изоляционный
материал трубопровода для хладагента. В противном
случае на поверхности изоляционного материала может
образовываться конденсат.
• Перед началом установки убедитесь, что используется
хладагент R410A. (При использовании хладагента,
отличного от R410A, нормальное функционирование
невозможно.)
ПРЕДОСТЕРЕЖЕНИЕ
Этот кондиционер предназначен для работы с новым
хладагентом R410A. При установке следует соблюдать
указанные справа требования.
• Используйте труборез и инструмент для
развальцовки, соответствующие хладагенту R410A.
• При выполнении соединения развальцовки на
участок внутри раструба рекомендуется наносить
только эфирное или сложноэфирное синтетическое
масло.
• Используйте только конусные гайки, которые входят
в комплект поставки кондиционера. Использование
др
угих гаек может стать причиной утечки хладагента.
• Избегайте загрязнения или попадания влаги в
трубопровод. Трубопроводы следует затянуть или
обмотать лентой.
Не допускайте попадания веществ, отличных от
указанного хладагента, таких как воздух, в
охлаждающий контур.
Если во время работы возникает утечка хладагента,
немедленно проветрите помещение.
• Перед подключением трубопровода для хладагента
удалите остатки упаковочного материала (в т.ч
армирование). (См. рис. 18)
• Хладагент заранее залит в наружный блок.
•
При подключении трубопроводов к кондиционеру
обязательно используйте гаечный ключ и гаечный ключ
с ограничением по крутящему моменту, как показано на
рис. 13.
Размеры раструба см. в Таблице 1.
•
При выполнении соединения развальцовки на участок
внутри раструба рекомендуется наносить только
эфирное или сложноэфирное синтетическое масло.
(См. рис. 14)
Затем необходимо рукой завернуть
конусную гайку на 3-4 оборота и довернуть ее.
A
A.B
B
≤ 1°
≤ 1°
≤ 1°
Рис. 12
Моментный ключ
Гаечный ключ
Конусная гайка
Резьбовое соединение
Рис. 13
Нанесите на внутреннюю поверхность
раструба эфирное масло или сложноэфирное
синтетическое масло.
Рис. 14
09_RU_3P368557-3B.fm Page 7 Friday, February 12, 2016 4:25 PM
