3 Русский
• Запрещается эксплуатировать кондиционер в местах с
повышенной концентрацией соли в воздухе, таких как
побережья, автомобили, суда, а также в местах, где
возможны частые перепады напряжения, таких как
промышленные предприятия.
• Снимите с корпуса устройства статическое напряжение
при укладке проводов, когда крышка блока управления
открыта.
В противном случае возможно повреждение
электрических деталей.

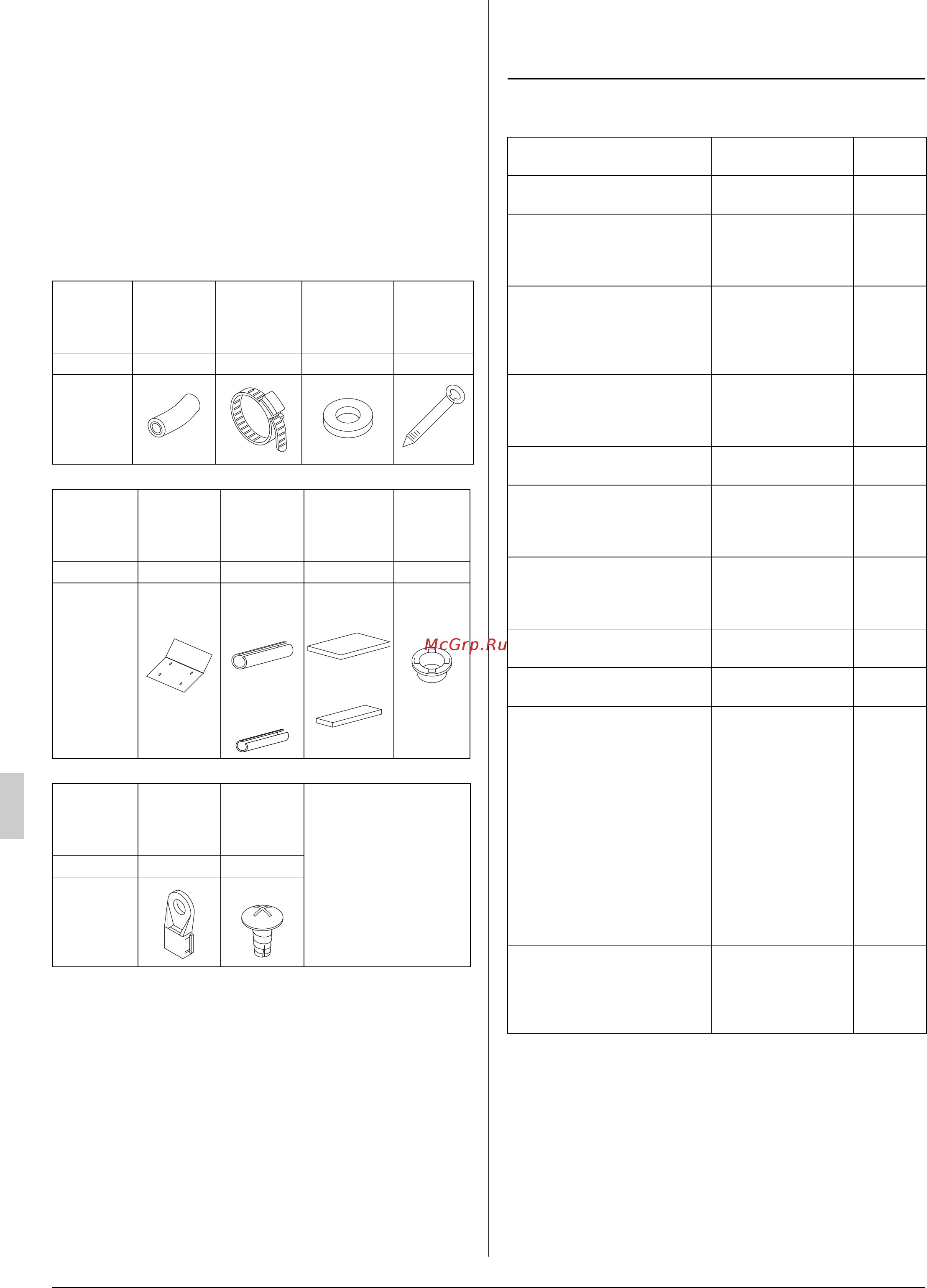

2-1 ПРИНАДЛЕЖНОСТИ
Проверьте наличие приведенных ниже дополнитель-
ных принадлежностей, прилагаемых к внутреннему
блоку.
2-2 ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
• Для данного внутреннего блока требуется отдельный
пульт дистанционного оборудования.
• Предусмотрены пульты дистанционного управления 2
типов: проводные и беспроводные.
Установите пульт дистанционного управления в месте,
указанном заказчиком.
Соответствующую модель см. в каталоге.
(Инструкции по установке см. в руководстве по монтажу,
прилагаемому к пульту дистанционного управления.)
ВЫПОЛНЯЙТЕ РАБОТУ, ОБРАЩАЯ ВНИМАНИЕ
НА ПРЕДОСТЕРЕЖЕНИЕ КАСАТЕЛЬНО
СЛЕДУЮЩИХ ПОЗИЦИЙ, И ПОСЛЕ ЗАВЕРШЕНИЯ
РАБОТЫ ПРОВЕРЬТЕ ИХ СНОВА.
1. Позиции для проверки после окончания
монтажных работ
* Следует произвести повторную проверку согласно
пунктам раздела “МЕРЫ ПРЕДОСТОРОЖНОСТИ”
Наименование
(1) Сливной
шланг
(2)
Металлический
зажим
(3) Шайба
для
подвесного
кронштейна
(4) Зажим
Количество
1 шт.1 шт.8 шт.7 шт.
Форма
Наименование
(5) Схема
установки
Соединительный
изоляционный
материал
Изоляционный
материал
(10)
Пластиковая
изоляционная
трубка
Количество 1 лист 1 шт.1 шт.1 шт.
Форма
(6) Для
газового
трубопровода
(7) Для
жидкостного
трубопровода
(8) Большой
(9)
Маленький
Наименование
(11)
Крепление
для
проводки
(12) Винты
для
креплений
проводки
(разное)
• Руководство по
эксплуатации
• Руководство по
монтажу
• Декларация
соответствия
Количество 2 шт.2 шт.
Форма
M4 × 12
Вопросы для контроля
В случае
неисправности
Отметьте
столбец
Внутренний и наружный
блоки закреплены надежно?
Падение ·
вибрация · шум
Все ли работы по монтажу
для наружного и
внутреннего блоков
выполнены?
Не работает ·
перегорает
Проводилась ли проверка на
наличие утечек при
давлении, указанном в
руководстве по монтажу для
внутреннего блока?
Не работает
функция
охлаждения/
обогрева
Полностью ли выполнена
изоляция трубопровода для
хладагента и
дренажного
тр
убопровода?
Протечка воды
Сток воды происходит
равномерно?
Протечка воды
Соответствует ли
напряжение номиналу,
указанному на именной
бирке кондиционера?
Не работает ·
перегорает
Все ли провода и трубы
правильно подсоединены и
зафиксированы
надлежащим образом?
Не работает ·
перегорает
Заземлен ли блок?
Опасность в
случае утечки
Провода имеют сечение
согласно спецификации?
Не работает ·
перегорает
Не закрыты ли
воздух
озаборные или
воздуховыпускные
отверстия наружного или
внутреннего блока
посторонними предметами?
(Это может стать причиной
снижения
производительности
вследствие уменьшения
скорости вращения
лопастей вентилятора или
неисправности
оборудования.)
Не охлаждает / Не
обогревает
Записана ли длина
трубопровода для
хладагента и объем
заправленного в систему
хладагента?
Объем
заправленного в
систему
хладагента
неизвестен
09_RU_3P368557-3B.fm Page 3 Friday, February 12, 2016 4:25 PM
