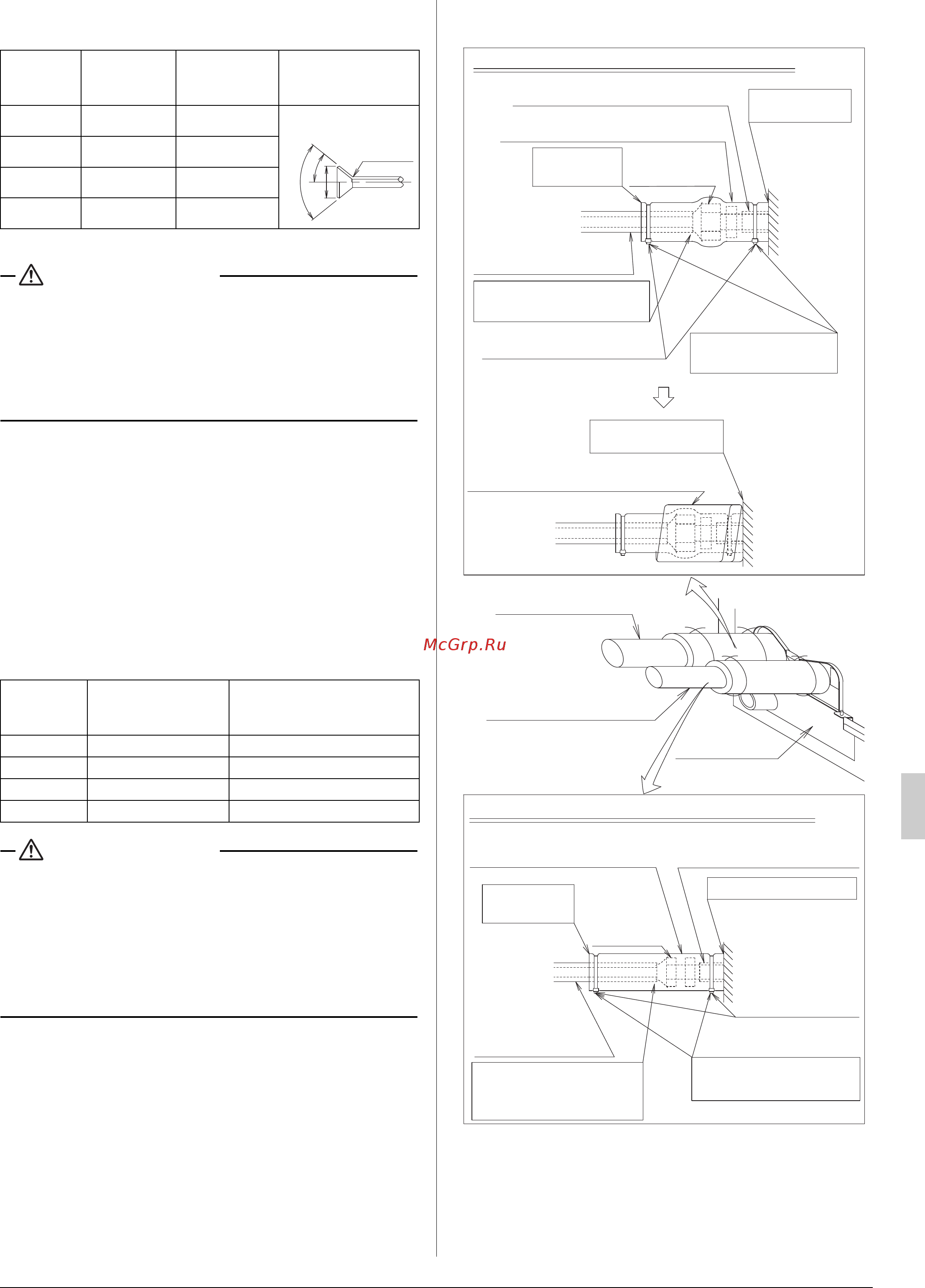

Русский 8
•
Значения момента затяжки см. в Таблице 1.
Та б л и ц а 1
ПРЕДОСТЕРЕЖЕНИЕ
• Не оставляйте остатки масла на крепежной детали
винта пластмассовых деталей.
Масло, попавшее на место соединения, может ослабить
его.
• Не затягивайте конусные гайки слишком сильно.
Если конусная гайка треснет, возможна утечка
хладагента.
• При отсутствии моментного ключа в качестве справки
используйте Таблицу 2. При закручивании конусной
гайки с помощью обычного гаечного ключа возникает
момент, когда крутящий момент затягивания резко
возрастает. Из этого положения затяните гайку
дополнительно под углом, показанным в Та б л и ц е 2. По
окончании работы убедитесь в отсутствии утечки газа.
Если гайка не затянута как было ук
азано, это может
стать причиной медленной утечки хладагента и
неисправности (такой как отсутствие охлаждения/
обогрева).
Та б л и ц а 2
ПРЕДОСТЕРЕЖЕНИЕ
Изоляцию проложенных по месту трубопроводов
можно провести до их подключения внутри корпуса.
Если трубопровод подвержен воздействию
окружающей атмосферы, это может стать причиной
запотевания, возгорания из-за касающегося
трубопровода, поражения электрическим током или
пожара из-за того, что провода дотрагиваются до
трубопровода.
• После проверки на предмет протечки, см. рис. 15,
изолируйте соединение газового и жидкостного
трубопровода с помощью прилагаемого
соединительного изоляционного материала (6) и (7),
чтобы предотвратить воздействие на трубопровод.
Затем зафиксируйте оба конца изоляционного
материала зажимом (4).
• Оберните изоляционный материал (маленький) (9)
вокруг изолирующей вставки (6) (секция с конусной
гайкой) только со стороны газового трубопровода.
• Стык изо
ляционных вставок (6) и (7) следует вывести
наверх.
Размер
трубопровода
(мм)
Момент
затяжки (Н·м)
Размеры
рабочего
раструба А (мм)
Форма раструба
6,4
15,7 ± 1,5 8,9 ± 0,2
9,5
36,3 ± 3,6 13,0 ± 0,2
12,7
54,9 ± 5,4 16,4 ± 0,2
15,9
68,6 ± 6,8 19,5 ± 0,2
Размер
трубопровода
(мм)
Угол затяжки
Рекомендуемая длина
рычага используемого
инструмента
6
,
4 60° – 90° Приблизительно 150мм
9
,
5 60° – 90° Приблизительно 200мм
12
,
7 30° – 60° Приблизительно 250мм
15
,
9 30° – 60° Приблизительно 300мм
R0,4-0,8
90°±2°
A
45°±2°
Способ изоляции бокового газового трубопровода
Изолирующая вставка (6)
(дополнительная принадлежность)
Не оставляйте
зазоров
Обмотайте начиная
от основания блока
Изоляционный материал (маленький) (9)
(дополнительная принадлежность)
Выведите
стык наверх
Соединение
конусной гайкой
Изоляционный
материал трубопровода
(приобретается на месте)
Во избежание образования конденсата
не следует допускать воздействия
атмосферы на трубопровод.
Зажим (4) (дополнительная
принадлежность)
Закрепите изоляционный
материал трубопровода
Способ изоляции бокового жидкостного трубопровода
Изолирующая вставка (7)
(дополнительная принадлежность)
Соединение
конусной
гайкой
Изоляционный
материал трубопровода
(приобретается на месте)
Во избежание образования
конденсата не следует
допускать воздействия
атмосферы на трубопровод.
Рис. 15
Газовый трубопровод
Жидкостный трубопровод
Внутренний блок
Выведите
стык наверх
Изоляционный материал
трубопровода (со стороны блока)
Не оставляйте зазоров
Зажим (4)
(дополнительная
принадлежность)
Закрепите изоляционный
материал трубопровода
Изоляционный материал
трубопровода (со стороны блока)
09_RU_3P368557-3B.fm Page 8 Friday, February 12, 2016 4:25 PM
