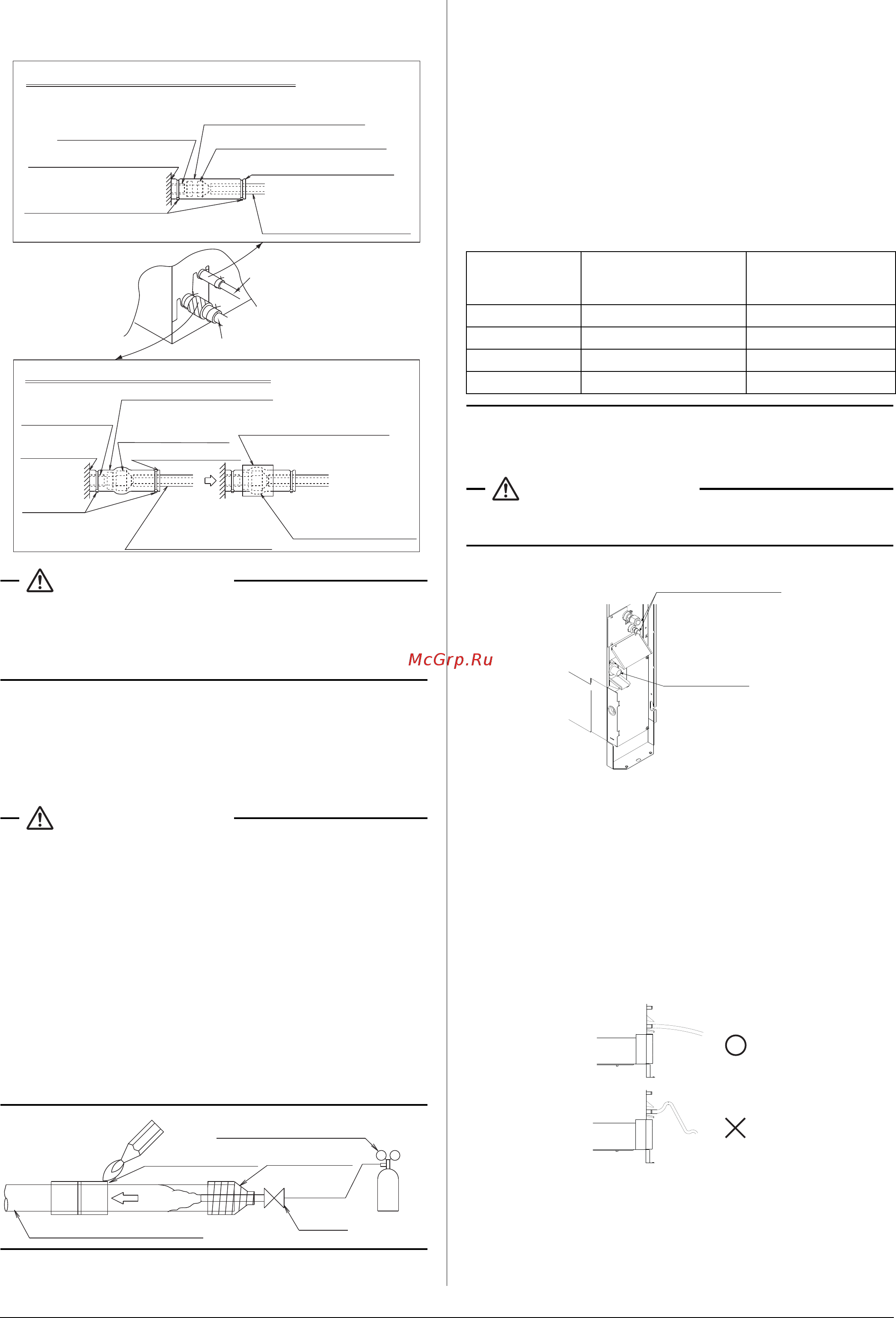

8 Русский
•
На газовой трубе оберните среднюю уплотнительную
подушку (6) поверх изоляции для арматуры (4)
(соединение с накидной гайкой).
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь в надлежащей изоляции всех труб на месте
эксплуатации на всем их протяжении до соединительных
элементов внутри блока. Любые неизолированные
трубы могут приводить к конденсации влаги, а при
прикосновении к ним вызывать ожоги.
•
При пайке трубопровода хладагента предварительно
произведите продувку азотом или выполняйте пайку
(ПРЕДОСТЕРЕЖЕНИЕ 2), когда азот подается в
трубопровод хладагента (ПРЕДОСТЕРЕЖЕНИЕ 1).
Затем подсоедините внутренний агрегат с помощью
соединений с накидными гайками. (См. рисунок ниже)
ПРЕДОСТЕРЕЖЕНИЕ
1. При пайке с подачей азота в трубопровод с помощью
редукционного клапана задайте давление азота
0,02 МПа (0,2 кг/см
2
). (При этом давлении ощущается
легкий ветер на щеке.)
2. При пайке соединений трубопровода хладагента не
используйте флюс.
Используйте в качестве твердого припоя фосфорную
медь (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO 3677),
которая не требует флюса. (Если использовать
содержащий хлор флюс, возможна коррозия
трубопровода. Использование содержащего фтор
сварочного флюса может привести к ухудшению
свойств фреонового масла и негативно повлиять
на систему трубопроводов хладагента.)
Не рекомендуется — только в крайнем случае
Следует пользоваться гаечным ключом с ограничением
по крутящему моменту, однако при необходимости
устанавливать блок без этого ключа можно
воспользоваться методом монтажа, изложенным ниже.
По окончании работы проконтролируйте отсутствие
утечки газа.
При закручивании гайки с помощью обычного гаечного
ключа возникает момент, когда крутящий момент
затягивания резко возрастает.
Из этого положения затяните
накидную гайку, повернув ее далее на указанный ниже угол.
Таблица 2
8. РАБОТА С ДРЕНАЖНЫМ
ТРУБОПРОВОДОМ
ПРЕДОСТЕРЕЖЕНИЕ
•
Перед подсоединением воздуховода убедитесь в том,
что вся вода слита.
(1)
Установите дренажный трубопровод.
•
Убедитесь в том, что дренаж работает правильно.
•
Диаметр дренажного трубопровода должен быть не
меньше диаметра соединительной трубы (виниловая
труба; диаметр трубы: 20 мм; наружный диаметр: 26 мм).
(Не включая стояк)
•
Дренажный трубопровод должен быть коротким
ирасполагаться с уклоном вниз не менее 1/100,
чтобы предотвратить образование воздушных пробок.
(См. следующий рисунок)
Основной
блок
Оберните поверх
соединения с накидной
гайкой.
(принадлежность)
(принадлежность)
Изоляция для арматуры (3)
(принадлежность)
Жидкостная линия
Основной блок
Присоедините к основанию
Изолирующий материал
для труб (основной блок)
Теплоизоляция трубопровода
(Приобретается по месту
установки)
Поверните швами вверх
Соединение с накидной гайкой
Зажим (9) (принадлежность)
Теплоизоляция
трубопровода
(Приобретается по
месту установки)
Зажим (9)
(принадлежность)
Порядок изоляции жидкостного трубопровода
Порядок изоляции газового трубопровода
Изоляция для арматуры (4)
Средняя уплотнительная
подушка (6)
Поверните швами вверх
Соединение
с накидной гайкой
Присоедините
к основанию
Изолирующий
материал для труб
(основной блок)
Газовая линия
Азот
Азот
Ручной
клапан
Редукционный клапан
Обмотка лентой
Припаиваемая деталь
Трубопроводы хладагента
Диаметр трубы
Угол дополнительного
закручивания
Рекомендуемая
длина рычага
инструмента
φ 6,4 (1/4”) 60 – 90 градусов Примерно 150 мм
φ 9,5 (3/8”) 60 – 90 градусов Примерно 200 мм
φ 12,7 (1/2”) 30 – 60 градусов Примерно 250 мм
φ 15,9 (5/8”) 30 – 60 градусов Примерно 300 мм
ɉɨɞɫɨɟɞɢɧɢɬɟɞɪɟɧɚɠɧɭɸɬɪɭɛɭɩɨɫɥɟ
ɭɞɚɥɟɧɢɹɪɟɡɢɧɨɜɨɣɩɪɨɛɤɢɢɢɡɨɥɹɰɢɨɧɧɨɣ
ɬɪɭɛɤɢɩɪɢɤɪɟɩɥɟɧɧɨɣɤɫɨɟɞɢɧɢɬɟɥɶɧɨɦɭ
ɨɬɜɟɪɫɬɢɸ
Ɍɪɭɛɨɩɪɨɜɨɞɵɯɥɚɞɚɝɟɧɬɚ
Ɉɬɜɟɪɫɬɢɟɞɥɹ
ɩɨɞɫɨɟɞɢɧɟɧɢɹ
ɞɪɟɧɚɠɧɨɣɬɪɭɛɵ
4PRU393318-1C.book Page 8 Monday, February 22, 2016 12:32 PM
