Русский 13
No. 3 system При использовании блока BS

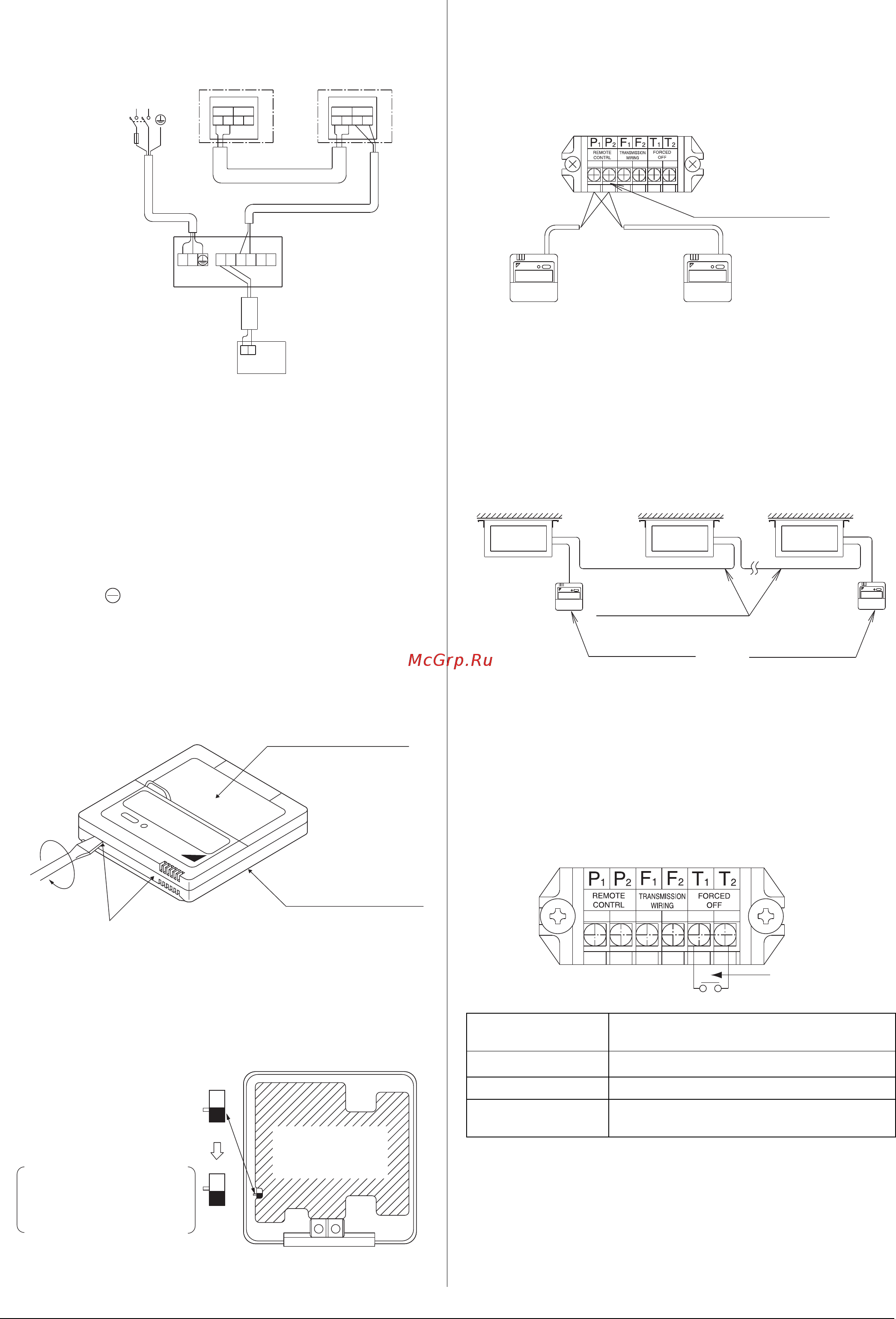

11-2 УПРАВЛЕНИЕ С ПОМОЩЬЮ 2 ПУЛЬТОВ ДУ
(управление 1 внутренним агрегатом
посредством 2 пультов ДУ)
•
При использовании 2 пультов ДУ следует перевести один
из них в ОСНОВНОЙ режим, а другой в режим СУББЛОК.
ПЕРЕКЛЮЧЕНИЕ ОСНОВНОЙ/СУББЛОК
(1)
Вставьте отвертку с плоским лезвием в зазор
между верхней и нижней частями пульта ДУ и,
воздействуя с двух сторон, осторожно снимите
верхнюю часть (2 позиции).
Печатная плата пульта ДУ присоединяется к верней
части пульта ДУ.
(2)
Переведите переключатель смены режима
ОСНОВНОЙ/СУББЛОК на печатной плате одного
из пультов ДУ в положение S.
(Переключатель другого пульта дистанционного
управления оставьте в положении M.)
Подключение проводки (см. раздел 11 "РАБОТА
СЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ")
(3)
Снимите крышку блока управления.
(4)
Подсоедините пульт ДУ 2 (СУББЛОК) к клеммной
колодке для пульта ДУ (клеммы P
1
, P
2
) в блоке
управления. (Полярность не имеет значения.)
[ МЕРЫ ПРЕДОСТОРОЖНОСТИ ]
•
Если одновременно используется групповое управление
и 2 пульта ДУ, то требуется проводка между внутренними
агрегатами.
•
Подсоедините внутренний агрегат на конце проводки
между агрегатами (клеммы P
1
, P
2
) к пульту ДУ 2
(СУББЛОК).
11-3 ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
(ПРИНУДИТЕЛЬНОЕ ВЫКЛЮЧЕНИЕ
ИОПЕРАЦИИ ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ)
•
Чтобы обеспечить дистанционное управление,
подсоедините внешние линии входных сигналов
кклеммам T
1
и T
2
клеммной колодки (6P) пульта ДУ.
•
Описание работы приведено в разделе
13. "МЕСТНЫЕ НАСТРОЙКИ И ПРОБНЫЙ
ЗАПУСК".
11-4 ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ
•
Для централизованного управления необходимо
назначить № группы. Дополнительные сведения см.
вруководстве для каждого дополнительного пульта
врежиме централизованного управления.
LN
F
F
1
2
F
F
12
F
F
1
2
F
F
12
IN/D
IN/D
OUT/D OUT/D
1
PP
21
F
2
N
F
L
12
TT
1
P
2
P
Электропитание:
одна фаза,
50 Гц, 220-240 В
или одна фаза,
60 Гц, 220 В
Пульт дистанционного
управления
(дополнительно)
Внутренний
агрегат A
Блок BS
Наружный
агрегат
Верхняя часть пульта
дистанционного
управления
Нижняя часть пульта
дистанционного
управления
Вставьте отвертку и аккуратно отделите верхнюю
часть пульта ДУ.
Если заводские
настройки не изменялись,
нужно изменить только
один пульт ДУ.
(Заводская настройка)
S
M
S
S
M
Печатная плата
пульта ДУ
Спецификация
проводки
Защищенный виниловый шнур или кабель
(2 провода)
Сечение
0,75 – 1,25 мм
2
Длина Макс. 100 м
Внешняя клемма
Контакт, обеспечивающий минимальную
применимую нагрузку 15 В пост. тока, 1 мА.
Пульт ДУ 1
(ОСНОВНОЙ)
Пульт ДУ 2
(СУББЛОК)
Клеммная колодка
проводки пульта ДУ
Пульт ДУ 2
(СУББЛОК)
Пульт ДУ 1
(ОСНОВНОЙ)
Проводка между
агрегатами (P
1
.
P2)
Макс. кол-во
внутренних
агрегатов
Внутренний
агрегат 2
Внутренний
агрегат 1
Вход A
