Daikin FXNQ25A2VEB [16/19] Местные настройки и пробный запуск

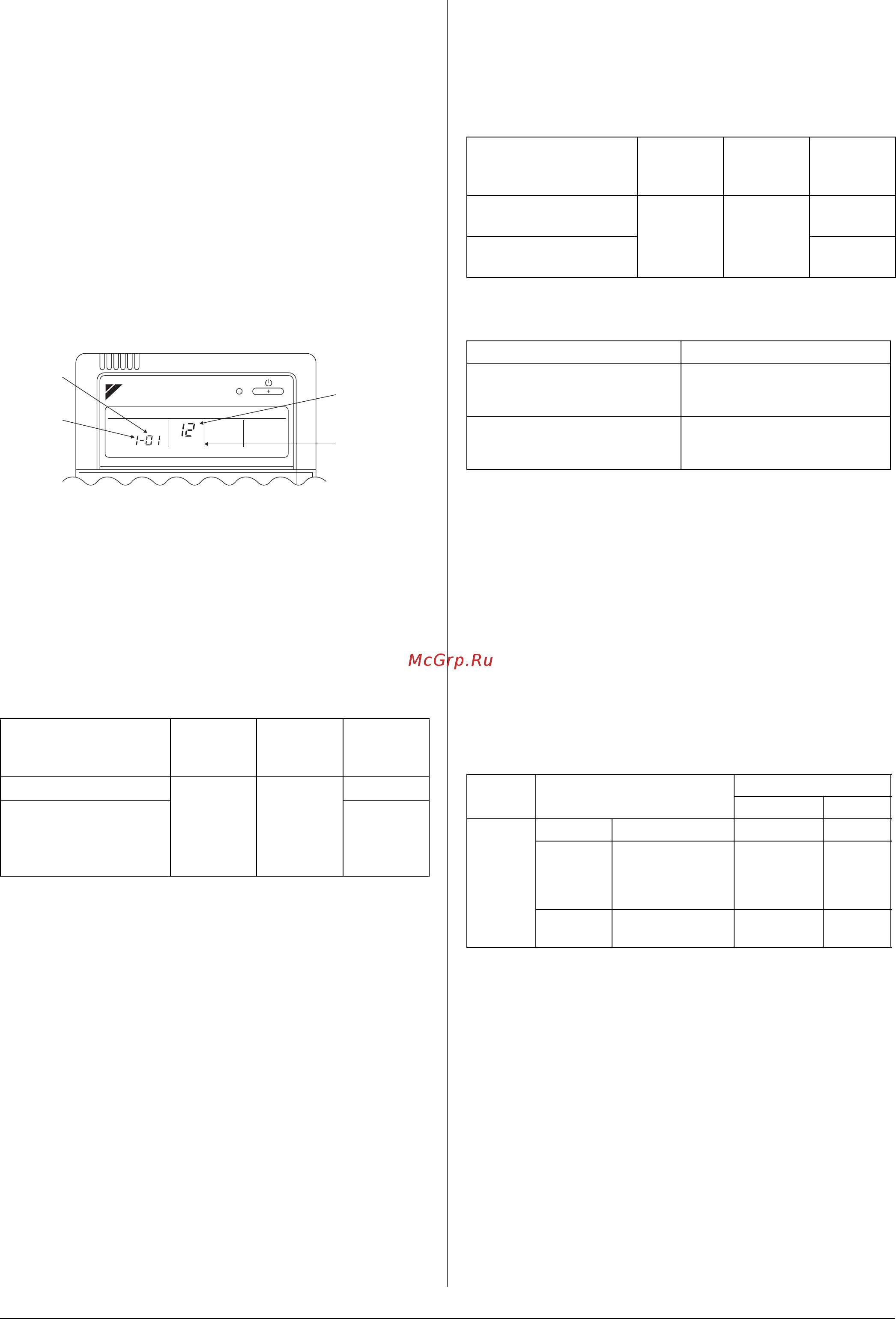

![Daikin FXNQ63A2VEB [16/19] Местные настройки и пробный запуск](/views2/1767431/page16/bg10.png)
14 Русский
12. МЕСТНЫЕ НАСТРОЙКИ И ПРОБНЫЙ
ЗАПУСК
В зависимости от типа системы местные
настройки можно выполнить с помощью
пульта ДУ.
(1)
Убедитесь в том, что крышки блока управления
закрыты на внутреннем и наружном агрегатах.
(2)
В зависимости от типа системы выполните
местные настройки с пульта ДУ после включения
питания. Используйте руководство "Местные
настройки", которое поставляется в комплекте
спультом ДУ.
•
Можно выбрать настройки "№ режима", "ПЕРВЫЙ
КОД" и "ВТОРОЙ КОД".
•
В ходящее в комплект поставки пульта ДУ
руководство "Местные настройки" содержит
порядок настройки и эксплуатации.
•
В заключение, убедитесь, что покупатель хранит
руководство "Местные настройки" вместе руководством
по эксплуатации в надежном месте.
12-1 НАСТРОЙКА СТАТИЧЕСКОГО ДАВЛЕНИЯ
•
Выберите ВТОРОЙ КОД для сопротивления
подсоединенного воздуховода.
При отгрузке с завода для ВТОРОГО КОДА задается
значение 01.
•
Подробная информация приведена в технической
документации.
12-2 НАСТРОЙКА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
•
Принудительное выключение и операция Включения/
Выключения выбираются с помощью ВТОРОГО КОДА,
как показано в следующей таблице.
При отгрузке с завода для ВТОРОГО КОДА задается
значение 01.
•
Вход A для принудительного выключения и операции
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ работает, как показано
вследующей таблице.
12-3 НАСТРОЙКА ИНТЕРВАЛА ОТОБРАЖЕНИЯ
ЗНАКА ФИЛЬТРА
•
Если изменена настройка для загрязненности фильтра,
объясните заказчику следующее.
•
При отгрузке для времени отображения сигнала фильтра
задано значение 2500 часов
(соответствует 1 году использования).
•
Настройки можно изменить, чтобы отменить
отображение.
•
Если блок установлен в сильно запыленном месте,
задайте более короткий интервал для отображения
знака фильтра (1250 часов).
•
Объясните заказчику, что фильтр следует регулярно
очищать, чтобы предотвратить засорение, а также
сообщите установленное время.
Внешнее
статическое
давление
№ режима
№
ПЕРВОГО
КОДА
№
ВТОРОГО
КОДА
Стандартное
13 (23) 5
01
Настройка
высокого
статического
давления
02
SETTING
№ режима
ВТОРОЙ
КОД
РЕЖИМ
НАСТРОЙКИ
ПО МЕСТУ
ЭКСПЛУАТАЦИИ
ПЕРВЫЙ
КОД
Вход внешнего
ВКЛЮЧЕНИЯ/
ВЫКЛЮЧЕНИЯ
№ режима
№
ПЕРВОГО
КОДА
№
ВТОРОГО
КОДА
Принудительное
отключение
12 (22) 1
01
Операция ВКЛ/
ВЫКЛ
02
Принудительное отключение Операция ВКЛ/ВЫКЛ
Вход A в состоянии "включено" для
принудительной остановки (запрещен
прием сигналов от пульта ДУ)
Блок включается посредством
изменения состояния входа A
с "выключено" на "включено"
Вход A в состоянии "выключено", чтобы
разрешить работу пульта ДУ
Блок останавливается посредством
изменения состояния входа A
с "включено" на "выключено"
№
режима
№ ПЕРВОГО КОДА
№ ВТОРОГО КОДА
01 02
10 (20)
0 Запыленность Низкая Высокая
1 (низкая/
высокая)
Интервал
отображения
(единицы
измерения: часы)
2500/1250
10000/
5000
3
Отображение
знака фильтра
СВЕТИТСЯ ВЫКЛ.
4PRU393318-1C.book Page 14 Monday, February 22, 2016 12:32 PM
