Русский 5
5. УСТАНОВКА ВНУТРЕННЕГО
АГРЕГАТА
Необходимо следить за тем, чтобы во время
выполнения монтажных работ использовались
принадлежности и отдельные детали, поставляемые
только согласно номенклатуре, утвержденной нашей
компанией.
(1)
Временно установите внутренний агрегат.
•
Прикрепите подвесной кронштейн к подвесному болту.
Надежно закрепите его с помощью гайки и шайбы
слевой и правой стороны подвесного кронштейна.
•
(См. рисунок ниже)
[МЕРЫ ПРЕДОСТОРОЖНОСТИ]
Поскольку в агрегате используется пластмассовый
дренажный поддон, во время монтажа не допускайте
попадания из воздуховыпускного отверстия
возникающих при сварке брызг металла и других
посторонних веществ.
(2)
Отрегулируйте положение блока между стенами.
(3)
Проверьте выравнивание агрегата по горизонтали.
ПРЕДОСТЕРЕЖЕНИЕ
•
Убедитесь в том, что блок установлен горизонтально
с помощью уровня или пластмассовой трубки,
наполненной водой. Если вместо уровня
используется пластмассовая трубка, отрегулируйте
верхнюю поверхность блока согласно поверхности
воды на обоих концах трубки. (Чтобы не допустить
утечки воды, особенно важно убедиться в том, что
отсутствует уклон не в сторону дренажного
трубопровода.)
■Монтаж пульта дистанционного управления
См. руководство по монтажу пульта ДУ, поставляемое
вместе с пультом.
■ Настенный монтаж/скрытый напольный
монтаж
Для монтажа используйте монтажную опору на задней
стороне блока.
Для блока требуется минимальный зазор 100 мм (F)
изазор (E) на нижней стороне для впуска воздуха,
атакже зазор между блоком и стеной не более 20 мм,
который реализуется с помощью проставок
(приобретаются по месту установки)
ПРЕДОСТЕРЕЖЕНИЕ
В случае монтажа блока непосредственно под
подоконником убедитесь в том, что отсутствует
замкнутый контур циркуляции воздуха.
ПРИМЕЧАНИЕ. Блок должен устанавливаться
вполностью закрытом корпусе, изготовленном
сторонней организацией. Корпус, как минимум,
должен содержать съемную панель и решетки для
всасывания ивыпуска воздуха. Форма, расположение
иизвлекаемые только спомощью инструмента
крепежные элементы этих съемных компонентов
должны препятствовать доступу кблоку.

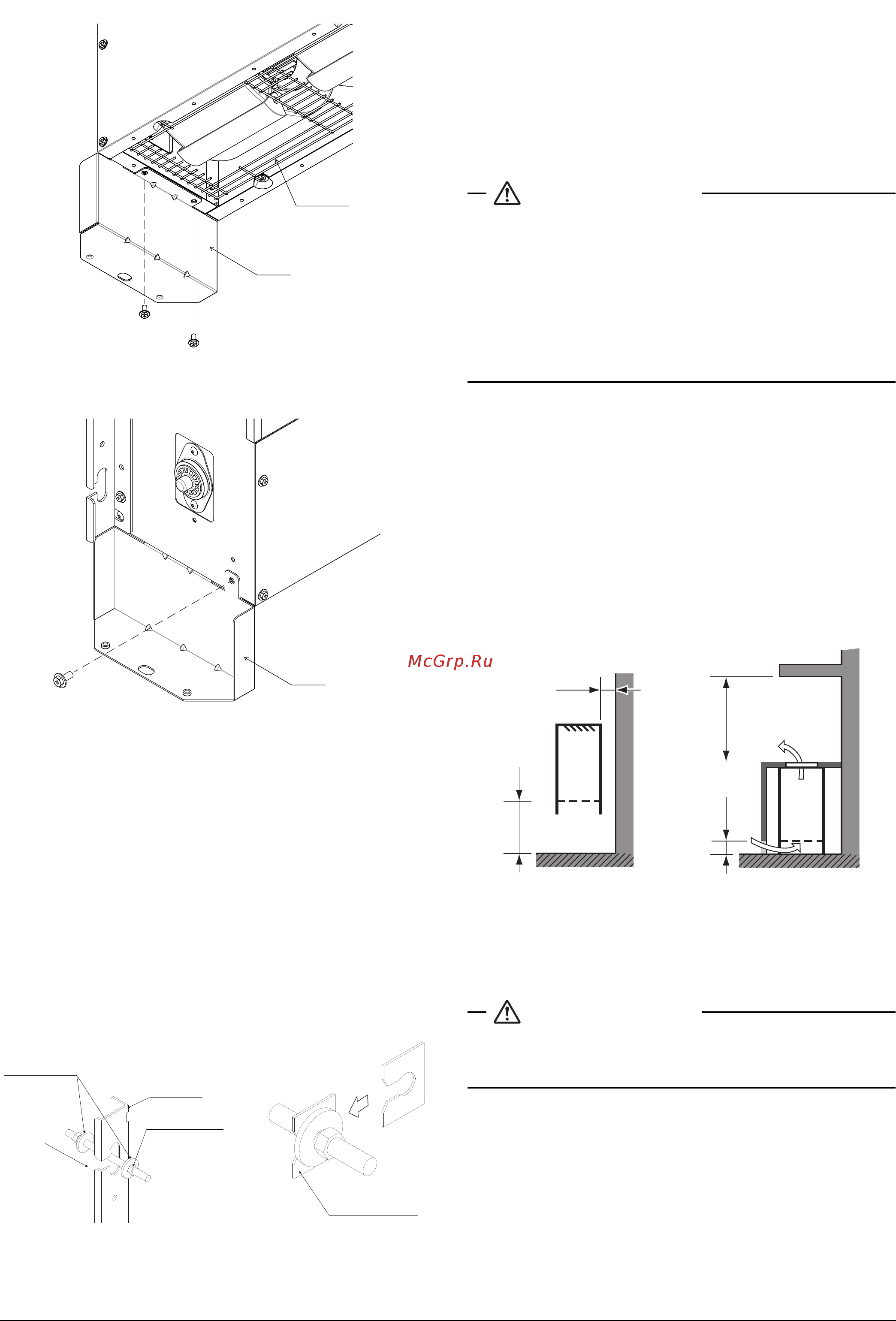

(1)
(2)
ɚɧɚɥɨɝɢɱɧɨɞɥɹ
ɜɬɨɪɨɣɨɩɨɪɵ
Ɉɩɨɪɚ
Ɂɚɳɢɬɧɚɹ
ɫɟɬɤɚ
ɚɧɚɥɨɝɢɱɧɨɞɥɹ
ɜɬɨɪɨɣɨɩɨɪɵ
Ɉɩɨɪɚ
Ɂɚɬɹɠɤɚ
ɞɜɨɣɧɚɹɝɚɣɤɚ
ɉɨɞɜɟɫɧɨɣ
ɤɪɨɧɲɬɟɣɧ
ɩɪɢɧɚɞɥɟɠɧɨɫɬɶ
ɒɚɣɛɚɞɥɹ
ɩɨɞɜɟɫɧɨɝɨ
ɤɪɨɧɲɬɟɣɧɚ
>Ɂɚɤɪɟɩɥɟɧɢɟɩɨɞɜɟɫɧɨɝɨɤɪɨɧɲɬɟɣɧɚ@
ɉɪɢɨɛɪɟɬɚɟɦɚɹ
ɧɚɦɟɫɬɟɞɟɬɚɥɶ
ɩɪɢɧɚɞɥɟɠɧɨɫɬɶ
ɉɥɚɫɬɢɧɚɞɥɹ
ɮɢɤɫɚɰɢɢɲɚɣɛɵ
ȼɫɬɚɜɶɬɟ
ɩɨɞɲɚɣɛɭ
>Ɂɚɤɪɟɩɥɟɧɢɟɲɚɣɛ@
Настенный монтаж Скрытый напольный монтаж
F
F
1750
C
E
100
E
4PRU393318-1C.book Page 5 Monday, February 22, 2016 12:32 PM
