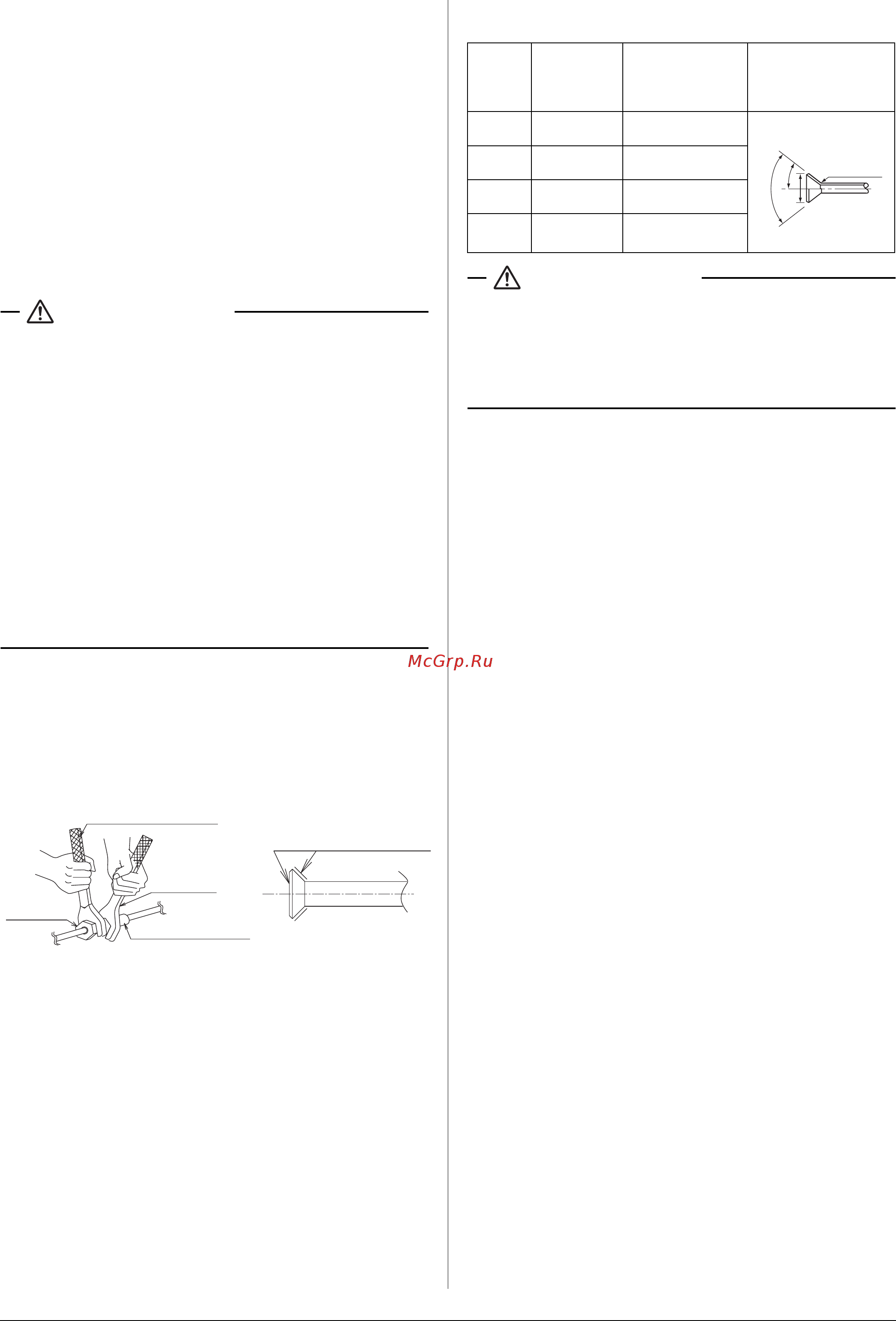

Русский 7
7. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ
ХЛАДАГЕНТА
Работа с трубопроводом хладагента наружных
агрегатов рассматривается в руководстве по монтажу,
прилагаемом к наружному агрегату.
Выполните теплоизоляционные работы в полном
объеме с обеих сторон газового и жидкостного
трубопроводов. В противном случае может возникать
утечка воды.
Используйте изоляцию, которая выдерживает
температуру не менее 120°C. Усильте изоляцию на
трубопроводе хладагента в соответствии
с условиями
монтажа. При температуре в стене 30°C или при
относительной влажности 80% возможна конденсация
влаги на поверхности изоляции.
ПРЕДОСТЕРЕЖЕНИЕ
Руководствуйтесь представленными ниже инструкциями.
•
Используйте труборез и раструб, соответствующие типу
хладагента.
•
Если используется соединение с накидными гайками,
нанесите на раструб эфирное или сложноэфирное
синтетическое масло.
•
Используйте только те накидные гайки, которые входят
в комплект поставки агрегата. Использование других
накидных гаек может привести к утечке хладагента.
•
Во избежание попадания в трубопровод пыли, влаги или
других посторонних веществ обжимайте конец трубы
либо обматывайте его лентой.
•
Следите за тем, чтобы в цепь хладагента не попадали
никакие вещества, кроме самого хладагента – например,
воздух и т.д. Если в процессе работы блока возникает
утечка газообразного хладагента, сразу тщательно
проветрите помещение.
(1)
Подсоедините трубопроводы.
•
Наружный блок загружается хладагентом.
•
При присоединении труб к блоку и/или отсоединении
от него проследите за совместным использованием
обычного гаечного ключа и гаечного ключа
с ограничением по крутящему моменту, как
показано на рисунке. (См. левый рисунок ниже)
•
Конструктивные размеры гайки для раструба указаны в
таблице 1.
•
Если используется соединение с накидными гайками,
нанесите на раструб эфирное или сложноэфирное
синтетическое масло (и внутри, и снаружи). Затем от
руки закрутите гайку на 3 или 4 оборота. (См. правый
рисунок выше)
•
Крутящий момент затяжки указан в таблице 1.
Таблица 1
ПРЕДОСТЕРЕЖЕНИЕ
Если гайки перетянуть, можно повредить
развальцованную часть трубы, что приведет
кутечке хладагента.
Будьте осторожны, чтобы масло не попало ни на
какие другие участки кроме раструба. Если масло
попадет на полимерные детали и т. п., возможно
повреждение или ухудшение свойств.
•
Если отсутствует динамометрический ключ,
см. таблицу 2.
Если для затяжки накидных гаек не используется
динамометрический ключ, в определенном месте
крутящий момент затяжки внезапно резко
увеличивается.
Из этого положения затяните накидную гайку,
повернув ее далее на указанный в таблице 2 угол.
(2)
По окончании работы проконтролируйте
отсутствие утечки газа.
(3)
После проверки на утечки газа изолируйте
соединения трубопроводов, как показано на
следующем рисунке.
•
Используйте изоляцию для арматуры (3) и (4),
которая поставляется с жидкостной и газовой
трубами. Изоляция для арматуры (3) и (4) на
жидкостной и газовой трубе должна располагаться
швами вверх.
(Стяните обе кромки зажимом (9).)
Накидная
гайка
Соединение труб
Эфирное или сложноэфирное
синтетическое масло
Гаечный
ключ
Динамометрический
ключ
Диаметр
трубы
Крутящий
момент
затяжки
Размеры
развальцованного
торца трубы A
(мм)
Форма развальцовки
φ 6,4 15 – 17 Н·м 8,7 – 9,1
φ 9,5 33 – 39 Н·м 12,8 – 13,2
φ 12,7 50 – 60 Н·м 16,2 – 16,6
φ 15,9 63 – 75 Н·м 19,3 – 19,7
A
45
0
±
2
0
R0,4-0,8
