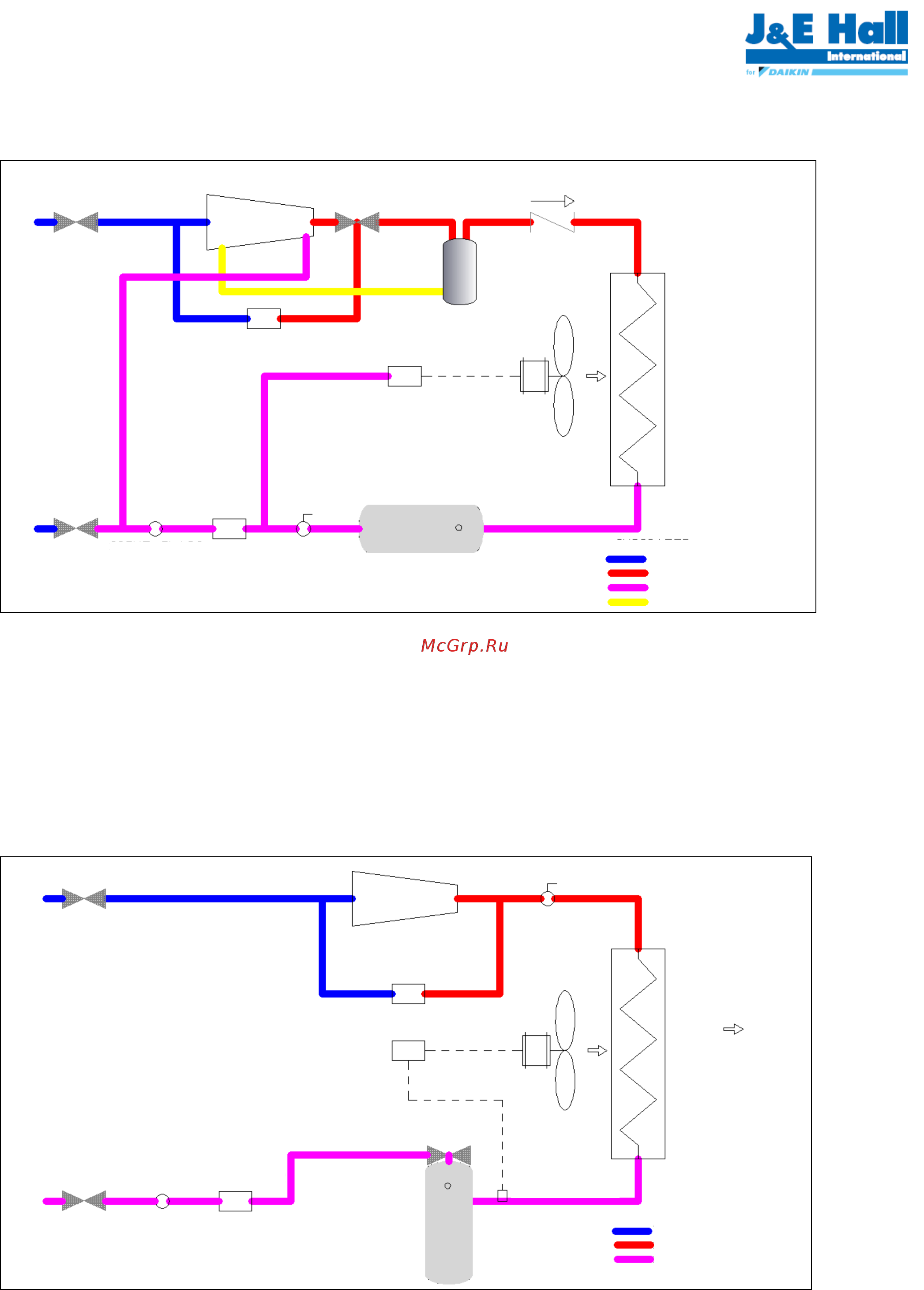

Серия 2 – Низкая температура
JEHSCU0200/300CL3
Серия 3 – Средняя температура
JEHSCU0400~680CM3
ТЕПЛЫЙ
ВОЗДУХ
ТЕПЛЫЙ
ВОЗДУХ
КОНДЕНСАТОР
КОНДЕНСАТОР
ВЕНТИЛЯТОР
ВЕНТИЛЯТОР
ОБРАТНЫЙ КЛАПАН
ПРИЕМНИК
ПРИЕМНИК С
КЛАПАНОМ
ROTALOCK НА
ВЫПУСКЕ
ШАРОВОЙ КЛАПАН
ЗАПОРНЫЙ
КЛАПАН
КОМПРЕССОР
КОМПРЕССОР
МАСЛООТДЕЛИ
ТЕЛЬ
РЕЛЕ ВЫСОКОГО/НИЗКОГО
ДАВЛЕНИЯ
РЕЛЕ ВЫСОКОГО/НИЗКОГО ДАВЛЕНИЯ
РАБОЧИЙ КЛАПАН НА
СТОРОНЕ ВСАСЫВАНИЯ
РАБОЧИЙ КЛАПАН НА
СТОРОНЕ ВСАСЫВАНИЯ
РАБОЧИЙ
КЛАПАН НА
СТОРОНЕ ЖИДКОСТИ
РАБОЧИЙ
КЛАПАН НА
СТОРОНЕ ЖИДКОСТИ
СМОТРОВОЕ СТЕКЛО
СМОТРОВОЕ СТЕКЛО
ФИЛЬТР-
ОСУШИТЕЛЬ
ФИЛЬТР-
ОСУШИТЕЛЬ
ЗАПОРНЫЙ
КЛАПАН
ДАТЧИК
ТЕМПЕРАТУРЫ
КОНТРОЛЛЕР
СКОРОСТИ
ВЕНТИЛЯТОРА
КОНТРОЛЛЕР
СКОРОСТИ
ВЕНТИЛЯТОРА
ПАР
ПЕРЕГРЕТЫЙ ПАР
ПЕРЕОХЛАЖДЕННАЯ ЖИДКОСТЬ
МАСЛО
ПАР
ПЕРЕГРЕТЫЙ ПАР
ПЕРЕОХЛАЖДЕННАЯ
ЖИДКОСТЬ
ИНДИКАТОР
ИНДИКАТОР
