T-CU03-OCT14-1 97
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

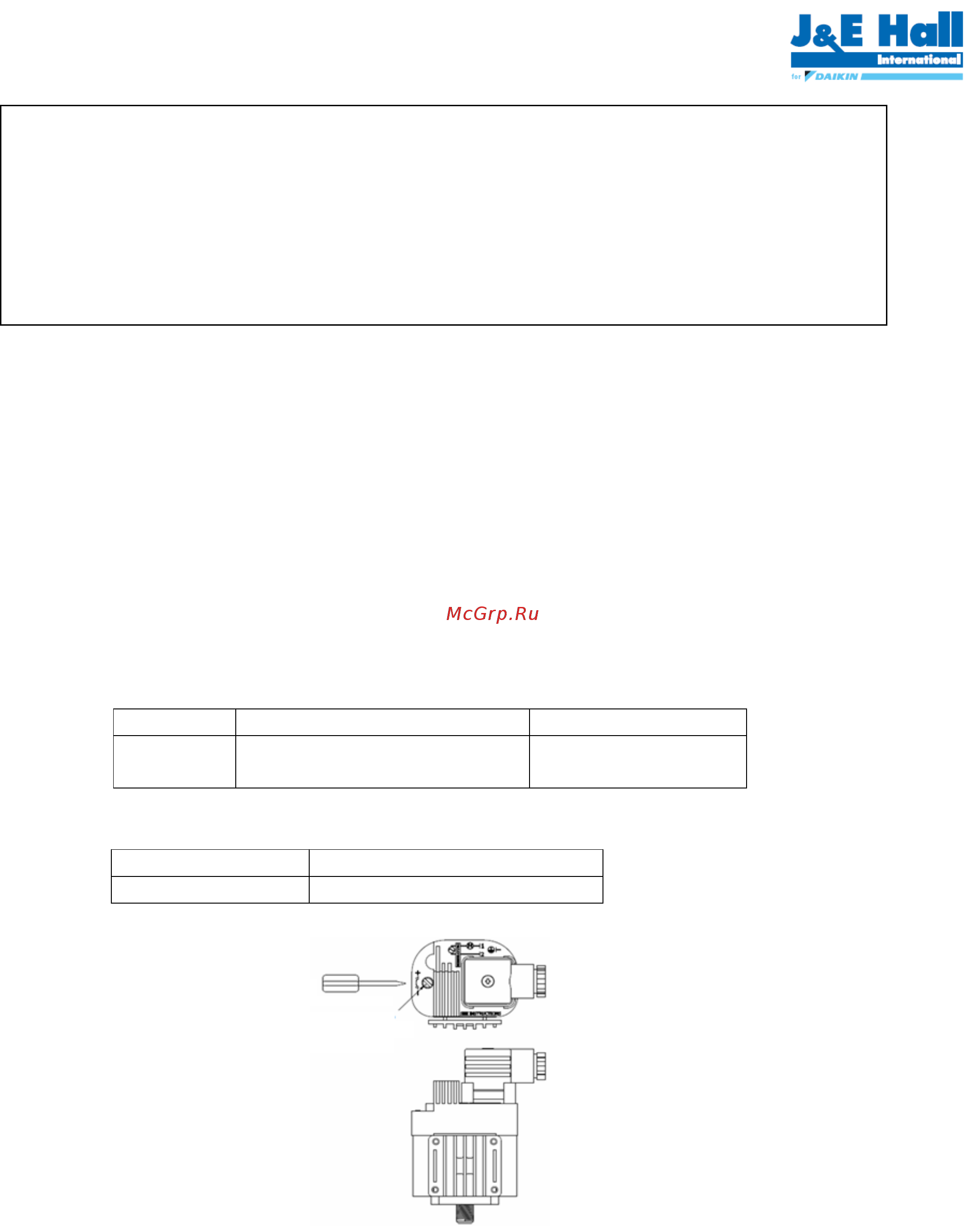

Уставка регулятора оборотов вентилятора
Контроллер оборотов вентилятора управляет скоростью вентилятора конденсатора.
Он поддерживает давление конденсации на постоянном уровне путем изменения
скорости вращения вентилятора в зависимости от требуемого давления конденсации.
Заводская настройка: 19 бар ман., а при низком давлении осуществляется переход в
режим выключения.
Для моделей серии 2 и 4, рекомендуемая уставка указателя диапазона/винта регулировки
указана в следующей таблице:
Среднетемперат.
Хладагент
R404A/R407C/R407F/R407A
R134a
Уставка
(бар ман.)
19
Серия 2 - 13
Серия 4 - 10
Низкая температура
Хладагент
R404A / R407A
Уставка (бар ман.)
13
Важное примечание
Количество пусков компрессора за час не должно превышать 10. Большее
количество пусков сокращает срок службы компрессора. При необходимости
используйте таймер, препятствующий слишком коротким циклам, в схеме
управления. Рекомендуемое минимальное время работы после каждого пуска
компрессора – 3 минуты, время бездействия после останова – 3 минуты. Только
в ходе цикла откачки компрессор может работать в течение значительно более
коротких промежутков времени.
По час. стрелке:
Увеличение уставки
давления
Против час. стрелки:
Уменьшение уставки
давления
360
0
= 1 оборот
Около 1,5 бар ман.
