T-CU03-OCT14-1 89
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

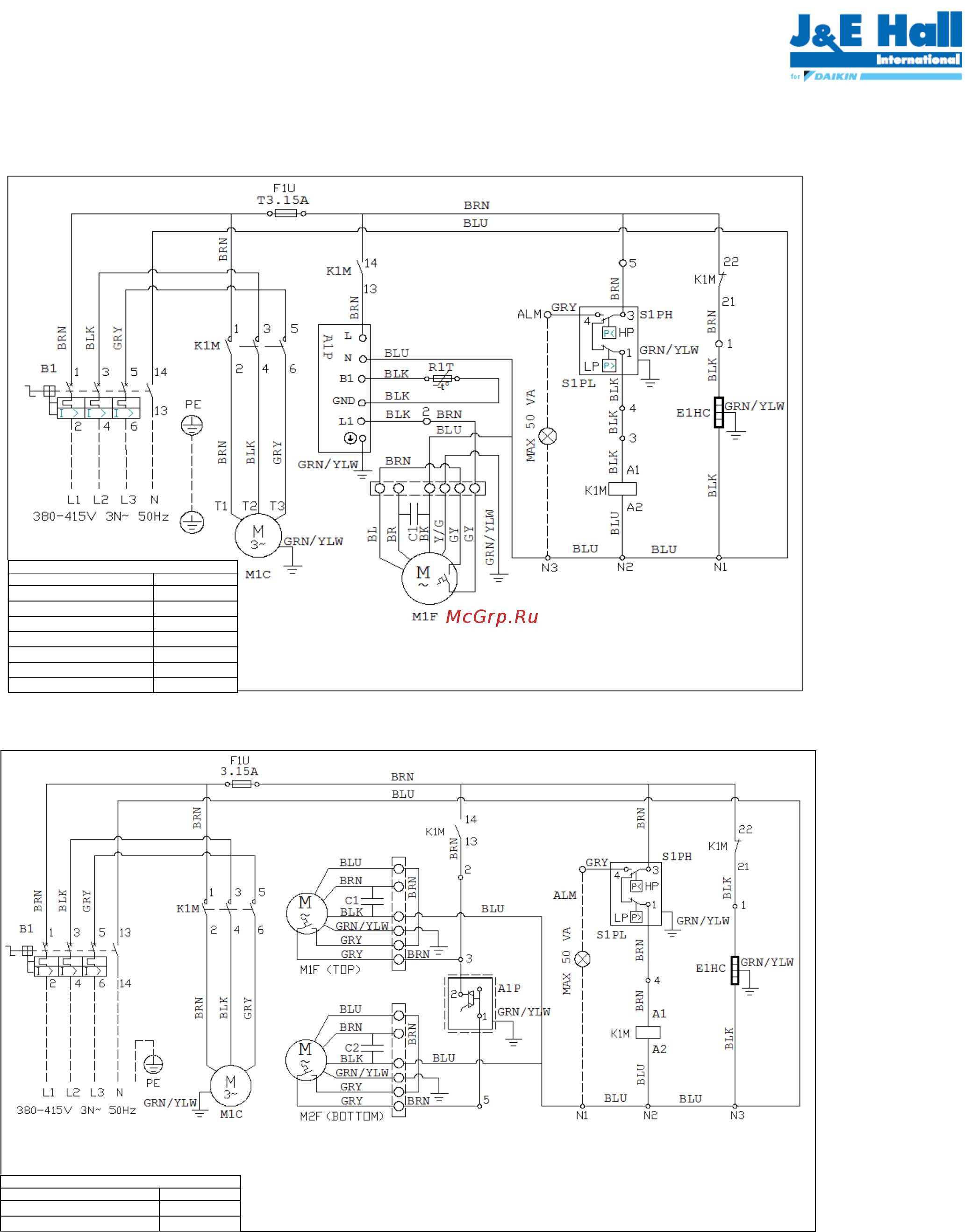

JEHSCU0400CM3, JEHSCU0500CM3, JEHSCU0600CM3, JEHSCU0680CM3,
JEHSCU0400CL3, JEHSCU0500CL3, JEHSCU0600CL3
JEHSCU0800CM3, JEHSCU1000CM3
ПРИМЕЧАНИЕ:
УДАЛИТЕ ПЕРЕМЫЧКУ 4 - 3 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ
- - - МЕСТНАЯ ПРОВОДКА
A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА M1C: КОМПРЕССОР
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ M1F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
C1: КОНДЕНСАТОР ВЕНТИЛЯТОРА R1T: ДАТЧИК ТЕМПЕРАТУРЫ ЛИНИИ
ЖИДКОСТИ
E1HC: НАГРЕВАТЕЛЬ КАРТЕРА S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
F1U: ПРЕДОХРАНИТЕЛЬ S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
K1M: КОНТАКТОР
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHS/JEHSCU0400B3(C)M3
11,0
JEHS/JEHSCU0500B3(C)M3
14,0
JEHS/JEHSCU0600B3(C)M3
14,0
JEHS/JEHSCU0680B3(C)M3
15,0
JEHS/JEHSCU0400B3(C)L3
10,0
JEHS/JEHSCU0500B3(C)L3
12,0
JEHS/JEHSCU0600B3(C)L3
14,5
ПРИМЕЧАНИЕ:
УДАЛИТЕ ПЕРЕМЫЧКУ 17 - 18 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ
- - - МЕСТНАЯ ПРОВОДКА
A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
C1, C2: КОНДЕНСАТОР ВЕНТИЛЯТОРА
E1HC: НАГРЕВАТЕЛЬ КАРТЕРА
F1U: ПРЕДОХРАНИТЕЛЬ
K1M: КОНТАКТОР
M1C: КОМПРЕССОР
M1F И M2F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHS&JEHSCU-0800-B4(C)-M-3
17A
JEHS&JEHSCU-1000-B4(C)-M-3
22A
