T-CU03-OCT14-1 90
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

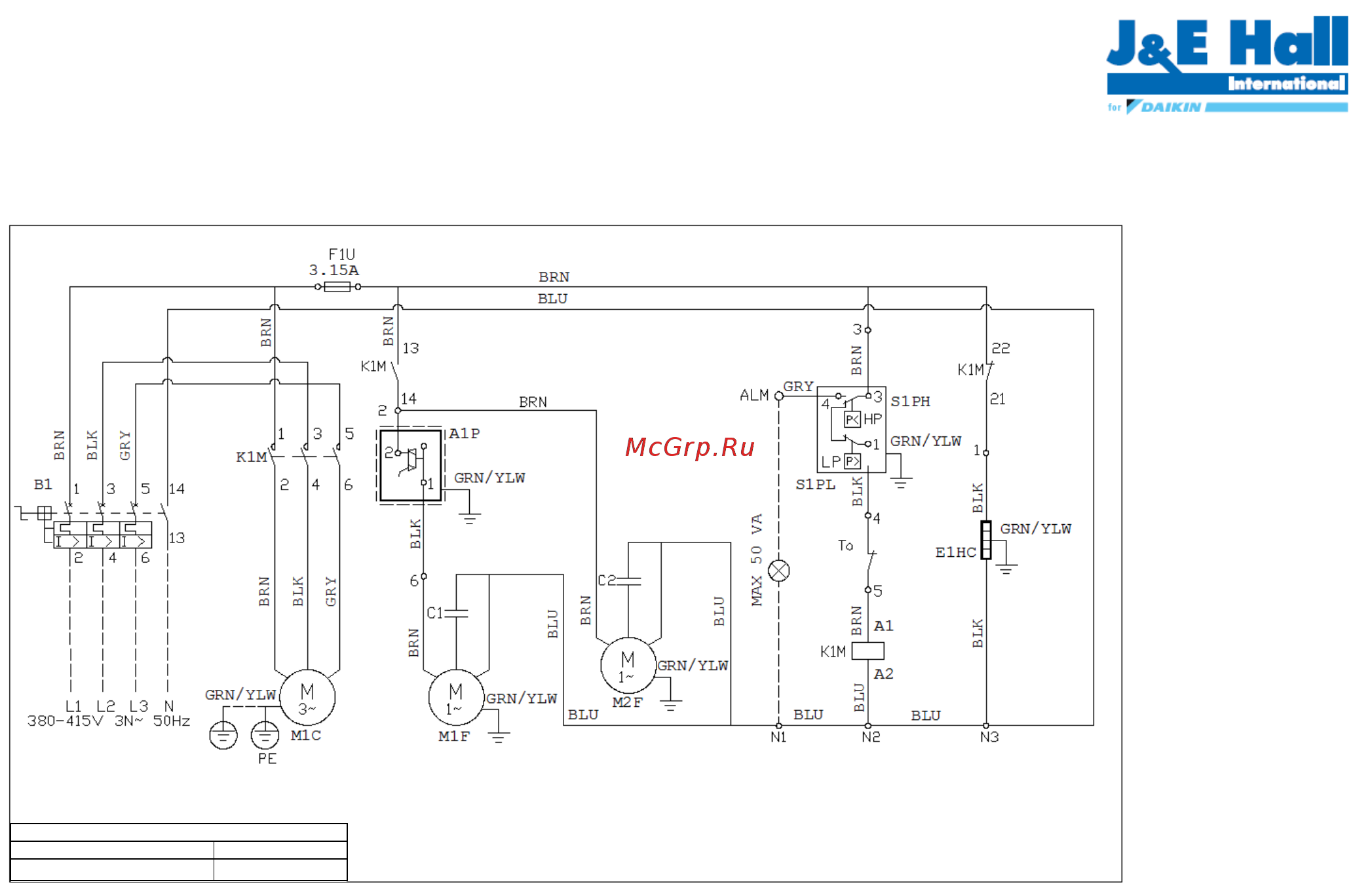

JEHSCU0750CL3
ПРИМЕЧАНИЕ:
УДАЛИТЕ ПЕРЕМЫЧКУ 17 - 18 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ
- - - МЕСТНАЯ ПРОВОДКА
A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА M1F: НИЗ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ M2F: ВЕРХ ВЕНТИЛЯТОРА КОНДЕНСАТОРА
C1: НИЗ КОНДЕНСАТОРА ВЕНТИЛЯТОРА M1C: КОМПРЕССОР
C2: ВЕРХ КОНДЕНСАТОРА ВЕНТИЛЯТОРА S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
E1HC: НАГРЕВАТЕЛЬ КАРТЕРА S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
F1U: ПРЕДОХРАНИТЕЛЬ To: ТЕРМОСТАТ НАГНЕТАНИЯ
K1M: КОНТАКТОР
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHS&SCU-0750-B4(C)-M-3
16,5A
Содержание
- Техническое руководство 1
- Jeh ccu 0140 c m 1 3
- Номинальная холодопроизводительнос ть в л с деленная на 100 3
- Обзор продукции 3
- Обозначения 3
- Поколение b 2 е c 3 е 3
- Поршневой конденсаторный блок j e hall 3
- Применение m среднетемпературный l низкотемпературный 3
- Температура испарения 10 c температура наружного воздуха 32 c номинальные условия перегрев 10k переохлаждение 0k 3
- Тип компрессора ccu поршневой scu спиральный 3
- Электропитание 1 230в 50гц 1ф 3 400в 50гц 3ф 3
- Related product erp для конденсаторного блока и вентилятора 4
- Быстрая установка запорные клапаны на линии всасывания и жидкости 3 стойкий к атмосферным воздействиям корпус и блок управления класса ip54 4
- Две дверцы доступа легкий доступ ко всем компонентам для установки и 4
- Звукоизоляционная обшивка на корпусе низкий уровень шума 9 контроллер скорости вентилятора снижение затрат энергии и уровня шума 10 большой объем приемника жидкости обеспечивает заправку хладагента для 4
- Компактные и легкие легкое обращение и низкие расходы на транспортировку и 4
- Легкая очистка 4
- Микроканальный теплообменник для серии 1 и 2 меньший вес меньше хладагента и 4
- Надежность 100 испытано на заводе 4
- Наружное применение 4
- Обслуживания 4
- Поршневой спиральный компрессор надежная работа разные хладагенты 7 запорные клапаны на компрессоре приемник и рабочие клапаны на сервисных портах 4
- Стандартная конфигурация продуктов 4
- Температура испарения 35 c температура наружного воздуха 32 c номинальные условия возвратный газ на всасывании 20 c переохлаждение 0k 4
- Трубопровода минимум 25 метров 4
- Хранение 4
- Экологическая безопасность соответствует директиве по энергоэффективности energy 4
- Экономия времени для всех сервисных работ 4
- T cu03 oct14 1 5 5
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 5
- Характеристики 5
- Arctic 22 cc uniqema emkarate rl32cf 6
- Mfa макс ток предохранителя r404a 6
- T cu03 oct14 1 6 6
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 6
- Масло a uniqema emkarate rl32cf 6
- Масло c полиэфирное масло copeland ultra 22 cc copeland ultra 32 cc copeland ultra 32 3maf mobil ea 6
- Примечание конденсаторные блоки предварительно заправлены маслом как указано в таблице 6
- См условия температура наружного воздуха 32 c температура испарения 35 c температура возвратного газа на всасывании 20 c переохлаждение 0k низкотемпературн 6
- Уровень звукового давления измеренный в безэховой камере 6
- Модель jehccu0040cm1 7
- Модель jehccu0051cm1 8
- Модель jehccu0063cm1 9
- Модель jehccu0077cm1 10
- Модель jehccu0095cm1 11
- Модель jehccu0050cm1 12
- Модель jehccu0067cm 13
- Модель jehccu0100cm1 14
- Модель jehccu0113cm1 15
- Модель jehccu0140cm1 16
- Модель jehccu0140cm3 17
- Модель jehscu0200cm1 18
- Модель jehscu0200cm3 19
- Модель jehscu0250cm1 20
- Модель jehscu0250cm3 21
- Модель jehscu0300cm1 22
- Модель jehscu0300cm3 23
- Модель jehscu0350cm3 24
- Модель jehscu0350cm3 26
- Модель jehccu0115cl1 27
- Модель jehscu0200cl3 28
- Модель jehscu0300cl3 29
- Модель jehscu0400cl3 30
- Модель jehscu0500cl3 32
- Модель jehscu0600cl3 34
- Модель jehscu0400cm3 36
- Модель jehscu0400cm3 38
- Модель jehscu0500cm3 39
- Модель jehscu0600cm3 41
- Модель jehscu0680cm3 43
- Модель jehscu0800cm3 45
- Модель jehscu1000cm3 47
- Модель jehscu0750cl3 49
- Jehccu0040cm1 jehccu0115cl1 jehccu0040cm1 jehccu0115cl1 51
- T cu03 oct14 1 51 51
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 51
- Серия 1 jehccu0050 0113cm1 jehccu0051 0095cm1 51
- Цикл работы систем 51
- Jehscu0200 0300cm1 3 jehscu0350m3 jehscu0200 0300cm1 3 jehscu0350m3 52
- T cu03 oct14 1 52 52
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 52
- Серия 2 средняя температура jehccu0140cm1 3 52
- T cu03 oct14 1 53 53
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 53
- Серия 2 низкая температура jehscu0200 300cl3 53
- Серия 3 средняя температура серия 3 средняя температура jehscu0400 680cm3 53
- T cu03 oct14 1 54 54
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 54
- Серия 3 низкая температура jehscu0400 600cl3 54
- Серия 4 низкая температура серия 4 низкая температура 54
- Серия 4 средняя температура серия 4 средняя температура jehscu0800 1000cm3 54
- Jehscu0750cl3 55
- T cu03 oct14 1 55 55
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 55
- Габаритные чертежи 56
- R404a средняя температура номинальные условия перегрев 10k переохлаждение 0k 59
- T cu03 oct14 1 59 59
- Эксплуатационные характеристики 59
- R404a средняя температура номинальные условия перегрев 10k переохлаждение 0k 60
- T cu03 oct14 1 60 60
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 60
- R404a средняя температура номинальные условия перегрев 10k переохлаждение 0k 61
- T cu03 oct14 1 61 61
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 61
- Cc холодопроизводительность вт 10 62
- Pc потребляемая мощность вт 10 62
- T cu03 oct14 1 62 62
- Ta температура наружного воздуха c 62
- Te температура испарения c 62
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 62
- Если данные производительности необходимы при других условиях эксплуатации обратитесь к местному дилеру или нашей программе быстрого подбора refrigxpress 62
- R404a средняя температура номинальные условия перегрев 10k переохлаждение 0k 63
- T cu03 oct14 1 63 63
- R404a средняя температура номинальные условия перегрев 10k переохлаждение 0k 64
- T cu03 oct14 1 64 64
- R407a средняя температура номинальные условия перегрев 10k переохлаждение 0k 65
- T cu03 oct14 1 65 65
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 65
- R407a средняя температура номинальные условия перегрев 10k переохлаждение 0k 66
- T cu03 oct14 1 66 66
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 66
- R407a средняя температура номинальные условия перегрев 10k переохлаждение 0k 67
- T cu03 oct14 1 67 67
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 67
- R407a средняя температура номинальные условия перегрев 10k переохлаждение 0k 68
- T cu03 oct14 1 68 68
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 68
- R407a средняя температура номинальные условия перегрев 10k переохлаждение 0k 69
- T cu03 oct14 1 69 69
- R407f средняя температура номинальные условия перегрев 10k переохлаждение 0k 70
- T cu03 oct14 1 70 70
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 70
- R407f средняя температура номинальные условия перегрев 10k переохлаждение 0k 71
- T cu03 oct14 1 71 71
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 71
- R407f средняя температура номинальные условия перегрев 10k переохлаждение 0k 72
- T cu03 oct14 1 72 72
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 72
- R407f средняя температура номинальные условия перегрев 10k переохлаждение 0k 73
- T cu03 oct14 1 73 73
- R407f средняя температура номинальные условия перегрев 10k переохлаждение 0k 74
- T cu03 oct14 1 74 74
- R134a средняя температура номинальные условия перегрев 10k переохлаждение 0k 75
- T cu03 oct14 1 75 75
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 75
- Cc холодопроизводительность вт 10 76
- Pc потребляемая мощность вт 10 76
- T cu03 oct14 1 76 76
- Ta температура наружного воздуха c 76
- Te температура испарения c 76
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 76
- Если данные производительности необходимы при других условиях эксплуатации обратитесь к местному дилеру или нашей программе быстрого подбора refrigxpress 76
- R134a средняя температура номинальные условия перегрев 10k переохлаждение 0k 77
- T cu03 oct14 1 77 77
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 77
- Cc холодопроизводительность вт 10 78
- Pc потребляемая мощность вт 10 78
- T cu03 oct14 1 78 78
- Ta температура наружного воздуха c 78
- Te температура испарения c 78
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 78
- Если данные производительности необходимы при других условиях эксплуатации обратитесь к местному дилеру или нашей программе быстрого подбора refrigxpress 78
- R134a средняя температура номинальные условия перегрев 10k переохлаждение 0k 79
- T cu03 oct14 1 79 79
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 79
- R134a средняя температура номинальные условия перегрев 10k переохлаждение 0k 80
- T cu03 oct14 1 80 80
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 80
- R404a низкая температура номинальные условия возвратный газ на всасывании 20 c переохлаждение 0k 81
- T cu03 oct14 1 81 81
- R404a низкая температура номинальные условия возвратный газ на всасывании 20 c переохлаждение 0k 82
- T cu03 oct14 1 82 82
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 82
- R407a низкая температура номинальные условия возвратный газ на всасывании 20 c переохлаждение 0k 83
- T cu03 oct14 1 83 83
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 83
- R407a низкая температура номинальные условия возвратный газ на всасывании 20 c переохлаждение 0k 84
- T cu03 oct14 1 84 84
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 84
- Важное примечание главный выключатель или другие средства для отключения имеющие зазор между разомкнутыми контактами на всех полюсах должны быть включены в стационарную проводку в соответствии с местным и национальным законодательством 85
- Электрические данные 85
- Jehccu0140cm3 88
- Jehscu0200cm3 jehscu0250cm3 jehscu0200cm3 jehscu0250cm 88
- Jehscu0300cm3 jehscu0350cm3 jehscu0200cl3 jehscu0300cl3 88
- T cu03 oct14 1 88 88
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 88
- Трехфазное 88
- Jehscu0400cm 89
- Jehscu0500cm3 jehscu0600cm3 jehscu0680cm3 jehscu0400cl3 jehscu0500cl3 jehscu0600cl3 89
- Jehscu0800cm3 jehscu1000cm3 89
- T cu03 oct14 1 89 89
- Все характеристики могут изменяться производителем без предварительного уведомления оригинальной инструкцией является инструкция на английском языке инструкции на других языках являются переводом с оригинальной инструкции 89
- Общая информация 91
- Техника безопасности и охрана здоровья 91
- Неправильно 92
- Неправильно правильно 92
- Правильно 92
- Расположение установки 92
- Установка и ввод в эксплуатацию 92
- Обращение с компрессором 93
- Установочные расстояния 93
- Подключения на месте 94
- Рекомендуемый диапазон рабочего давления компрессора 94
- Испытания под давлением местный трубопровод 95
- Обработка вакуумом удаление влаги 95
- Уставки защитного реле давления 95
- M среднетемперат 96
- Давление отсечения при низком значении 96
- Защита от высокого давления ручной сброс защитное реле высокого давления останавливает работу компрессора если давление на выходе превышает указанные в следующей таблице значения уставку реле высокого давления можно выбрать меньшей в зависимости от применения и условий окружающей среды 96
- Защита от низкого давления автоматический сброс использование защитного реле низкого давления рекомендуется для предотвращения работы компрессора при слишком низком давлении всасывания и состоянии вакуума уровень срабатывания защитного реле низкого давления нельзя устанавливать ниже указанного в таблице значения 96
- Уставка включения 96
- Уставка перепада давления 96
- Уставка регулятора оборотов вентилятора 97
- Ввод в эксплуатацию конденсаторного блока 99
- Заземление конденсаторного блока 99
- Электрические подключения компрессора 99
- Нормы по f газам 100
- Вывод из эксплуатации и утилизация 101
- Сервис и техническое обслуживание 101
- Контрольные точки 102
- В данном разделе приведены наиболее распространенные проблемы в работе конденсаторного блока и пути их устранения проконсультируйтесь с квалифицированным специалистом прежде чем принимать какие либо меры для исправления ситуации 103
- Важное примечание 103
- Осторожно в случае неисправности или аварийной ситуации немедленно отключите питание оборудования 103
- Поиск неисправностей 103
- Уровень звукового давления 103
- Уровень звукового давления измеренный в безэховой камере для измерения уровня звукового давления микрофоны были размещены на высоте 1м и на расстоянии 1м от 4 х сторон блока опубликованное значение является средним уровнем звукового давления по четырем точкам измерения 103
- Покомпонентный вид конденсаторного блока 104
- Декларация соответствия 112
- Jehscu0400l3 jehccu0350l3 116
- Jehscu0400m3 jehccu0400m3 116
- Jehscu0500l3 jehccu0400l3 116
- Jehscu0500m3 jehccu0500m3 116
- Jehscu0600m3 jehccu0600m3 116
- Jehscu0680m3 jehccu0675m3 116
- Значений jeh jehscu0350m3 jehscu0600l3 116
- Приложение 116
- Применяется для электрического подключения следующих кодовых 116
- Приложение b f газы 120
- Тонны co ₂ экв кг заправленного хладагента 1000 x gwp 120
Похожие устройства
- Hotpoint-Ariston HBD 1203.3XNFH Инструкция по эксплуатации
- Daikin JEHSCU0250CM3 Инструкция по эксплуатации
- Daikin JEHSCU0300CM1 Инструкция по эксплуатации
- Hotpoint-Ariston HBD 1202.4MNFHL Инструкция по эксплуатации
- Hotpoint-Ariston HBD 1201.4NF Инструкция по эксплуатации
- Daikin JEHSCU0300CM3 Инструкция по эксплуатации
- Daikin JEHSCU0400CM3 Технические данные
- Daikin JEHSCU0350CM3 Инструкция по эксплуатации
- Daikin JEHSCU0500CM3 Технические данные
- Daikin JEHSCU0600CM3 Технические данные
- Daikin JEHSCU0680CM3 Технические данные
- Daikin JEHSCU0600CM3 Инструкция по эксплуатации
- Daikin JEHSCU0500CM3 Инструкция по эксплуатации
- Daikin JEHSCU0680CM3 Инструкция по эксплуатации
- Daikin JEHSCU0400CM3 Инструкция по эксплуатации
- Daikin JEHSCU0800CM3 Технические данные
- Daikin JEHSCU1000CM3 Технические данные
- Daikin JEHSCU0200CL3 Технические данные
- Daikin JEHSCU0800CM3 Инструкция по эксплуатации
- Daikin JEHSCU0300CL3 Технические данные
