T-CU03-OCT14-1 55
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

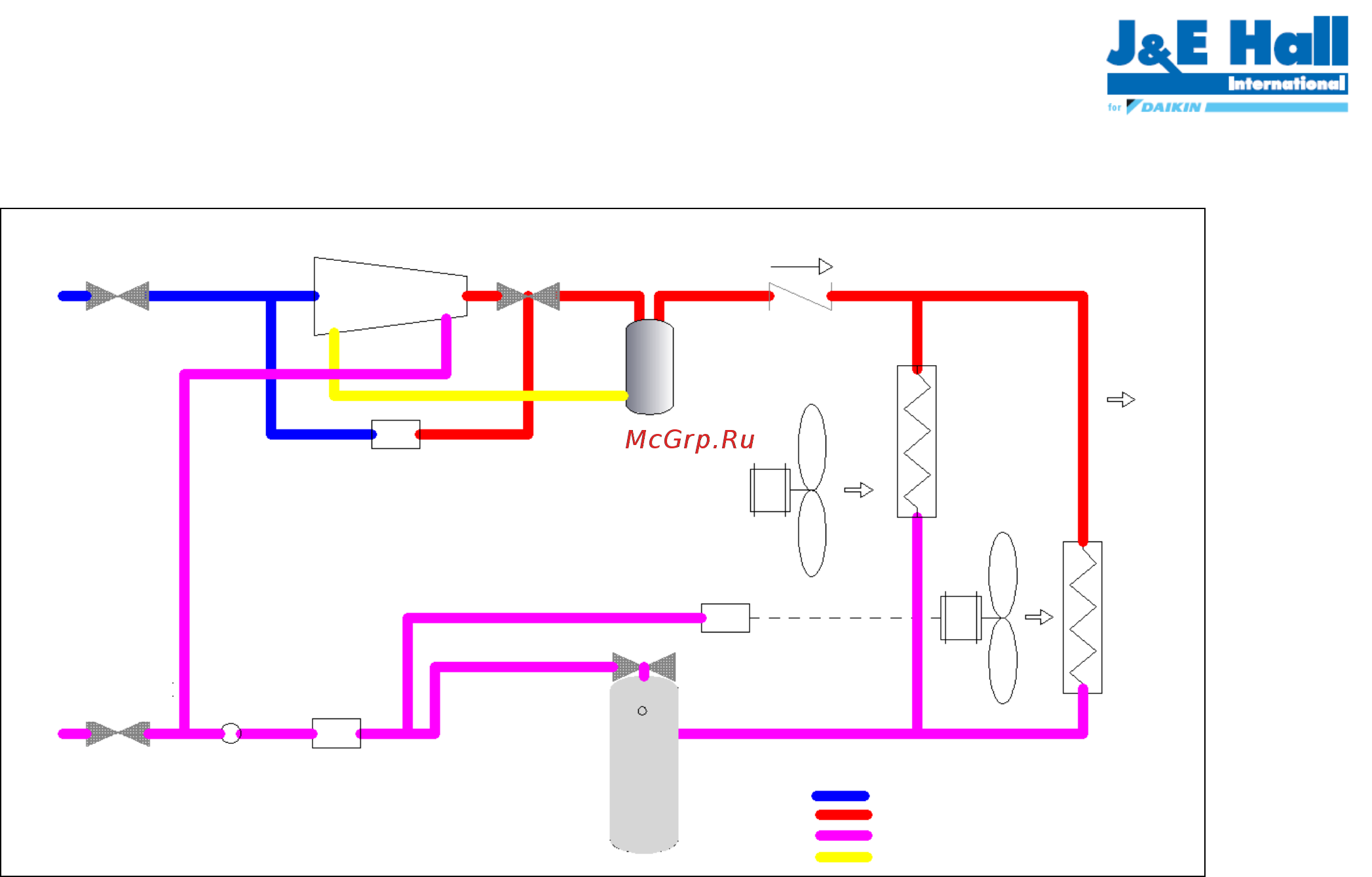

JEHSCU0750CL3
ТЕПЛЫЙ
ВОЗДУХ
НИЗ
КОНДЕНСАТОРА
ВЕРХ
КОНДЕНСАТОРА
НИЗ
ВЕНТИЛЯТОРА
ОБРАТНЫЙ КЛАПАН
ПРИЕМНИК С
КЛАПАНОМ
ROTALOCK НА
ВЫПУСКЕ
ЗАПОРНЫЙ
КЛАПАН
КОМПРЕССОР
МАСЛООТДЕЛИТЕЛЬ
РЕЛЕ ВЫСОКОГО/НИЗКОГО
ДАВЛЕНИЯ
РАБОЧИЙ КЛАПАН НА
СТОРОНЕ ВСАСЫВАНИЯ
РАБОЧИЙ
КЛАПАН НА
СТОРОНЕ
ЖИДКОСТИ
СМОТРОВОЕ
СТЕКЛО
ФИЛЬТР-
ОСУШИТЕЛЬ
ВЕРХ ВЕНТИЛЯТОРА С ПРЯМ. ПРИВ.
КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА
ПАР
ПЕРЕГРЕТЫЙ ПАР
ПЕРЕОХЛАЖДЕННАЯ ЖИДКОСТЬ
МАСЛО
ИНДИКАТОР
