T-CU03-OCT14-1 88
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.

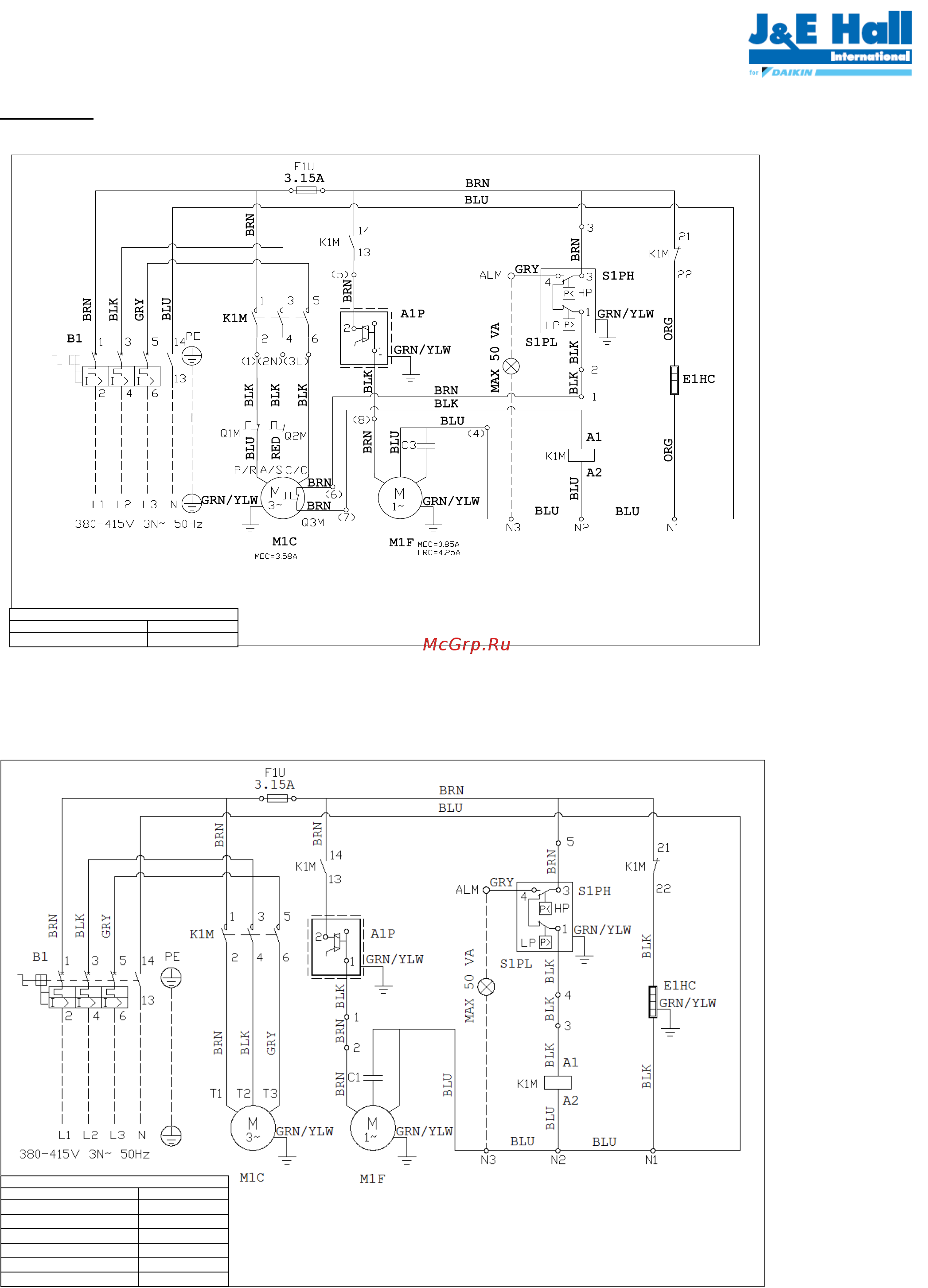

Трехфазное
JEHCCU0140CM3
JEHSCU0200CM3, JEHSCU0250CM3, JEHSCU0300CM3, JEHSCU0350CM3,
JEHSCU0200CL3, JEHSCU0300CL3
ПРИМЕЧАНИЕ:
УДАЛИТЕ ПЕРЕМЫЧКУ 2 - 1 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ
- - МЕСТНАЯ ПРОВОДКА C3: КОНДЕНСАТОР ВЕНТИЛЯТОРА
< >: КЛЕММА В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ КОМПРЕССОР M1C: КОМПРЕССОР
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ M1F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
K1M: КОНТАКТОР A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА
F1U: ПРЕДОХРАНИТЕЛЬ S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
Q1M: ВНЕШНЯЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
Q2M: ВНЕШНЯЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ E1HC: НАГРЕВАТЕЛЬ КАРТЕРА
Q3M: ВНУТРЕННЯЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHR/JEHCCU0140B(C)M3
4,0
ПРИМЕЧАНИЕ:
УДАЛИТЕ ПЕРЕМЫЧКУ 4 - 3 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ
- - МЕСТНАЯ ПРОВОДКА
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
K1M: КОНТАКТОР
F1U: ПРЕДОХРАНИТЕЛЬ
C1: КОНДЕНСАТОР ВЕНТИЛЯТОРА
M1C: КОМПРЕССОР
M1F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА
S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
E1HC: НАГРЕВАТЕЛЬ КАРТЕРА
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHS/SCU0200B2(C)M3
5,5
JEHS/SCU0250B2(C)M3
7,0
JEHS/SCU0300B2(C)M3
7,5
JEHS/SCU0350B2(C)M3
9,5
JEHS/SCU0200B2(C)L3
5,5
JEHS/SCU0300B2(C)L3
6,5
