T-CU03-OCT14-1 86
Все характеристики могут изменяться производителем без предварительного уведомления.Оригинальной инструкцией
является инструкция на английском языке. Инструкции на других языках являются переводом с оригинальной инструкции.
JEHCCU0067CM1; JEHCCU0095CM1; JEHCCU0100CM1; JEHCCU0113CM1; JEHCCU0115CL1
JEHCCU0140CM1

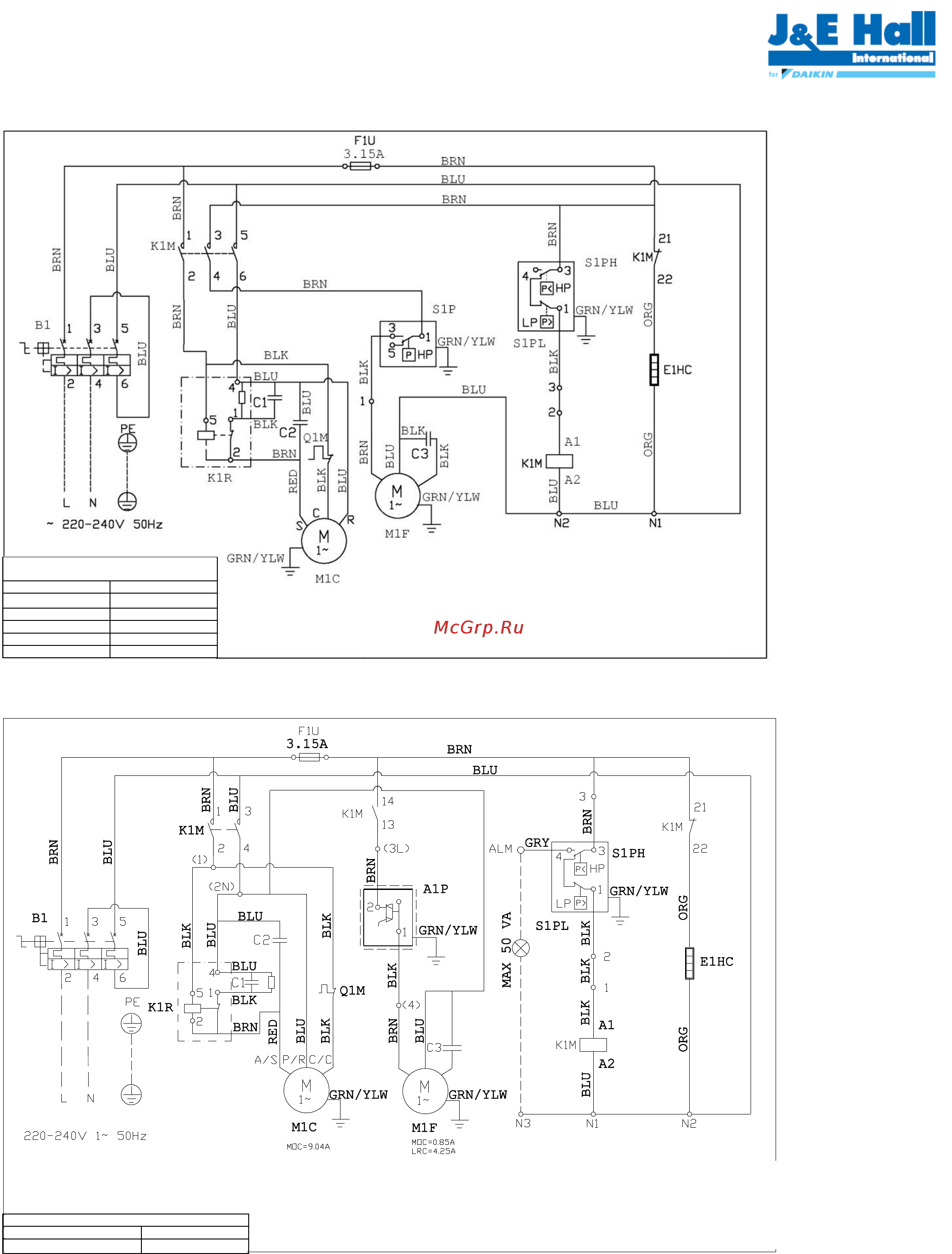

УДАЛИТЕ ПЕРЕМЫЧКУ 2 - 3 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ ВНУТРЕННЕГО БЛОКА
ПРИМЕЧАНИЕ:
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
K1M: КОНТАКТОР S1P: РЕЛЕ ДАВЛЕНИЯ
K1R: ПУСКОВОЕ РЕЛЕ S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
F1U: ПРЕДОХРАНИТЕЛЬ E1HC: НАГРЕВАТЕЛЬ КАРТЕРА
C1: ПУСКОВОЙ КОНДЕНСАТОР КОМПРЕССОРА
C2: ПУСКОВОЙ КОНДЕНСАТОР КОМПРЕССОРА
C3: КОНДЕНСАТОР ВЕНТИЛЯТОРА
M1C: КОМПРЕССОР
M1F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
Q1M: ЗАЩИТА ДВИГАТЕЛЯ ОТ ПЕРЕГРУЗКИ
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHCCU0067CM1
6,5
JEHCCU0100CM1
7,5
JEHCCU0113CM1
9,5
JEHCCU0095CM1
8,0
JEHCCU0115CL1
5,0
ПРИМЕЧАНИЕ:
УДАЛИТЕ СОЕДИНЕНИЯ 2 - 1 ПЕРЕД ПОДКЛЮЧЕНИЕМ К КОНТРОЛЛЕРУ C3: КОНДЕНСАТОР ВЕНТИЛЯТОРА
-- МЕСТНАЯ ПРОВОДКА M1C: КОМПРЕССОР
< > : КЛЕММА В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ КОМПРЕССОР M1F: ВЕНТИЛЯТОР КОНДЕНСАТОРА
B1: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ A1P: КОНТРОЛЛЕР СКОРОСТИ ВЕНТИЛЯТОРА
K1M: КОНТАКТОР S1PH: РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
F1U: ПРЕДОХРАНИТЕЛЬ S1PL: РЕЛЕ НИЗКОГО ДАВЛЕНИЯ
K1R: ПУСКОВОЕ РЕЛЕ E1HC: НАГРЕВАТЕЛЬ КАРТЕРА
C1: ПУСКОВОЙ КОНДЕНСАТОР Q1M: ВНЕШНЯЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ
C2: РАБОЧИЙ КОНДЕНСАТОР
УСТАВКА, B1
MОДЕЛЬ
ЗНАЧЕНИЕ <A>
JEHR/JEHCCU0140B<C>M1
10,0
