3.6 Detección de fugas
● Asegúrese de que todas las válvulas de aislamiento estén
abiertas.
● Realice una prueba de detección de fugas del sistema usando
nitrógeno mezclado con el refrigerante homologado para la
unidad.
● No utilice CFC para la detección de fugas en la unidad de
condensación prevista para su uso con refrigerantes HFC.
● No se recomienda el uso de líquidos para detectar fugas ya que
esto puede interactuar con los lubricantes que tienen aditivos.
3.7 Vacío – extracción de la humedad
O-CU06-AUG17-3
Todas las especificaciones están sujuetas a cambio por parte del fabricante, sin previo aviso. El texto en inglés es la instrucción
original. Los otros idiomas son las traducciones de las instrucciones originales.
4
Seguridad contra presión baja (reinicio automático)
El interruptor de seguridad contra presión baja se utiliza para evitar
que el compresor trabaje a una presión de succión demasiado baja
o en condiciones de vacío. El corte de seguridad de presión baja
nunca se debe fijar por debajo del valor mostrado en la siguiente
tabla.
Si se utiliza la evacuación, se deben configurar los circuitos
eléctricos de modo que el reinicio del compresor se active a
demanda desde el termostato en lugar de por un interruptor de
reinicio de baja presión.
La presión del interruptor automático de presión baja es la
configuración del corte menos el diferencial.
3.9 Confi guración del controlador de velocidad del ventilador
El controlador de velocidad del ventilador controla la presión del
cabezal condensador mediante la regulación de la velocidad en
función de la temperatura ambiente. El ajuste de desconexión del
ventilador debe definirse con un valor mayor al recomendado en la
tabla siguiente para mantener un subenfriamiento de líquido
suciente por delante de TXV para una aplicación de ambiente baja.
El aire y la humedad reducen la vida del servicio y aumentan la
presión de condensación provocando temperaturas de descargas
altas no normales que pueden destruir las propiedades de
lubricación del aceite. El riesgo de la formación de ácido también lo
aumenta el aire y la humedad y el revestimiento de cobre se puede
generar de esta manera. Todos estos fenómenos pueden ser
provocados por fallas mecánicas o eléctricas.

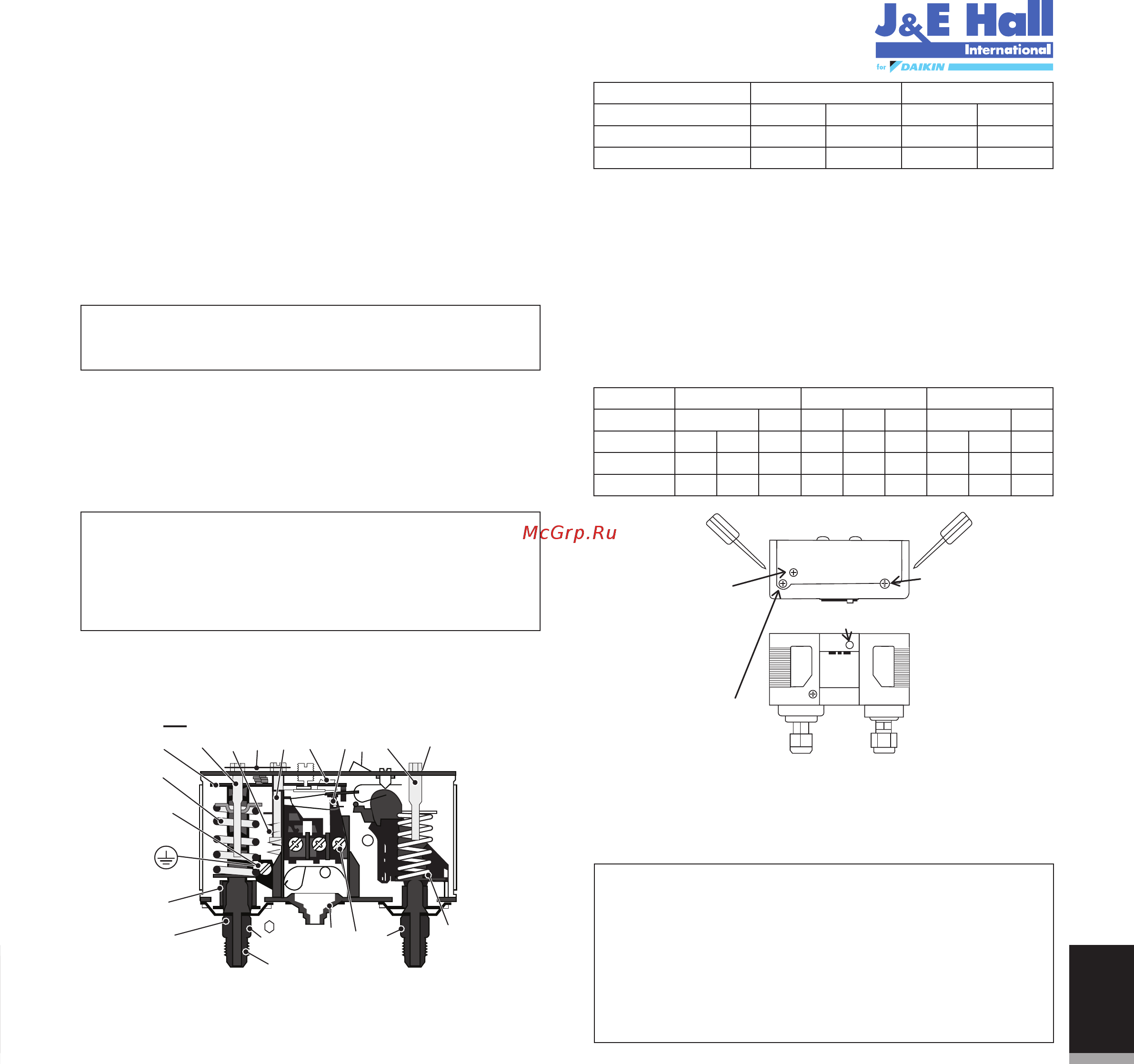

3.8 Conguraciones del interruptor de presión de seguridad
El interruptor de presión colocado en las unidades de condensación
con reinicio automático para la presión baja y reinicio manual para la
presión alta NO viene configurado previamente en la fábrica.
Seguridad contra presión alta (reinicio manual)
Se requiere un interruptor de seguridad contra presión alta para
proteger al compresor contra el funcionamiento fuera de su
envolvente de funcionamiento. El interruptor de presión alta se debe
ajustar a valores iguales o más bajos que los valores indicados a
continuación, dependiendo del tipo de refrigerante, la aplicación y
las condiciones del ambiente.
Aviso importante
La humedad evita el funcinamiento adecuado del compresor y el
sistema de refrigeración
=
12mm
in./6mm
Évasement
19
18
188
1
3
7
14
9
10
15
13
11
¼
5
20
1216
2
1. Eje de conguración de presión baja (LP)
2. Eje de conguración del diferencial, LP
3. Brazo principal
5. Eje de confi guración de presión alta (HP)
7. Eje principal
8. Eje del diferencial
9. Fuelle
10. Conexión LP
11. Conexión HP
12. Interruptor
13. Terminales
14. Terminal a tierra
15. Entrada del cable
16. Cerradura
18. Placa de bloqueo
19. Brazo
20. Botón de reinicio manual
Modelo
Refrigerante
Aplicación
Interruptor automático (barg)
Interruptor automático (psig)
AE/CAJ/TAJ MTZ ZB/ZF
R134a R404AR404A R134a R407C R404A R134a
M*
1.5
21.8
L*
0.1
1.5
M*
0.5
7.3
M*
1.0
14.5
M*
0.6
8.7
M*
1.4
20.3
M*
2.0
29.0
L*
0.1
1.5
M*
0.6
8.7
Tornillo de ajuste de rango de
lado de presión baja
En el sentido de las agujas del
reloj: Descenso del corte en la
confi guración de la presión
En contra de las agujas del reloj:
Aumento del corte en la
configuración de la presión
Tornillo de ajuste diferencial
En el sentido de las agujas del
reloj: Aumentar la confi guración de
presión diferencial
En contra de las agujas del reloj:
Disminuir la confi guración de
presión diferencial
Conector lateral de
presión baja
Conector lateral de
presión alta
Tornillo de ajuste de rango
de lado de presión alta
En el sentido de las
agujas del reloj: Aumento
de interrupción en la
configuración de la presión
En contra de las agujas
del reloj: Descenso del
corte en la con guración
de la presión
Interruptor de reinicio manual
Aviso importante
No debe haber más de 10 arranques de compresor por hora. Un
número más alto reduce la vida del servicio del compresor. Si es
necesario, utilice un temporizador en el anti-ciclo-corto en el
circuito de control. Se recomienda un mínimo de 2 minutos de
tiempo de funcionamiento después de cada arranque del
compresor y un tiempo de espera de 3 minutos después de cada
parada y arranque. Solo durante el ciclo de evacuación puede
ejecutarse el compresor para intervalos mucho más cortos.
Aviso importante
Asegúrese de que se utiliza una buena bomba de vacío de calidad
para extraer un vacío mínimo de -0,1 barg (250 micrones) o
menos. Asegúrese de que no se aumenta la presión durante 1
hora o más despúes del paro de vacío. Si aumenta la presión, no
habrá humedad o fugas junto a la tubería.
* M: Temperatura media; L: Temperatura baja
Modelo
Refrigerante
Interruptor automático (barg)
Interruptor automático (psig)
AE/CAJ/TAJ MTZ/ZB/ZF
R404A
27.7
402
R134a
18
261
R404A
27.7
402
R134a
18
261
ESPAÑOL
