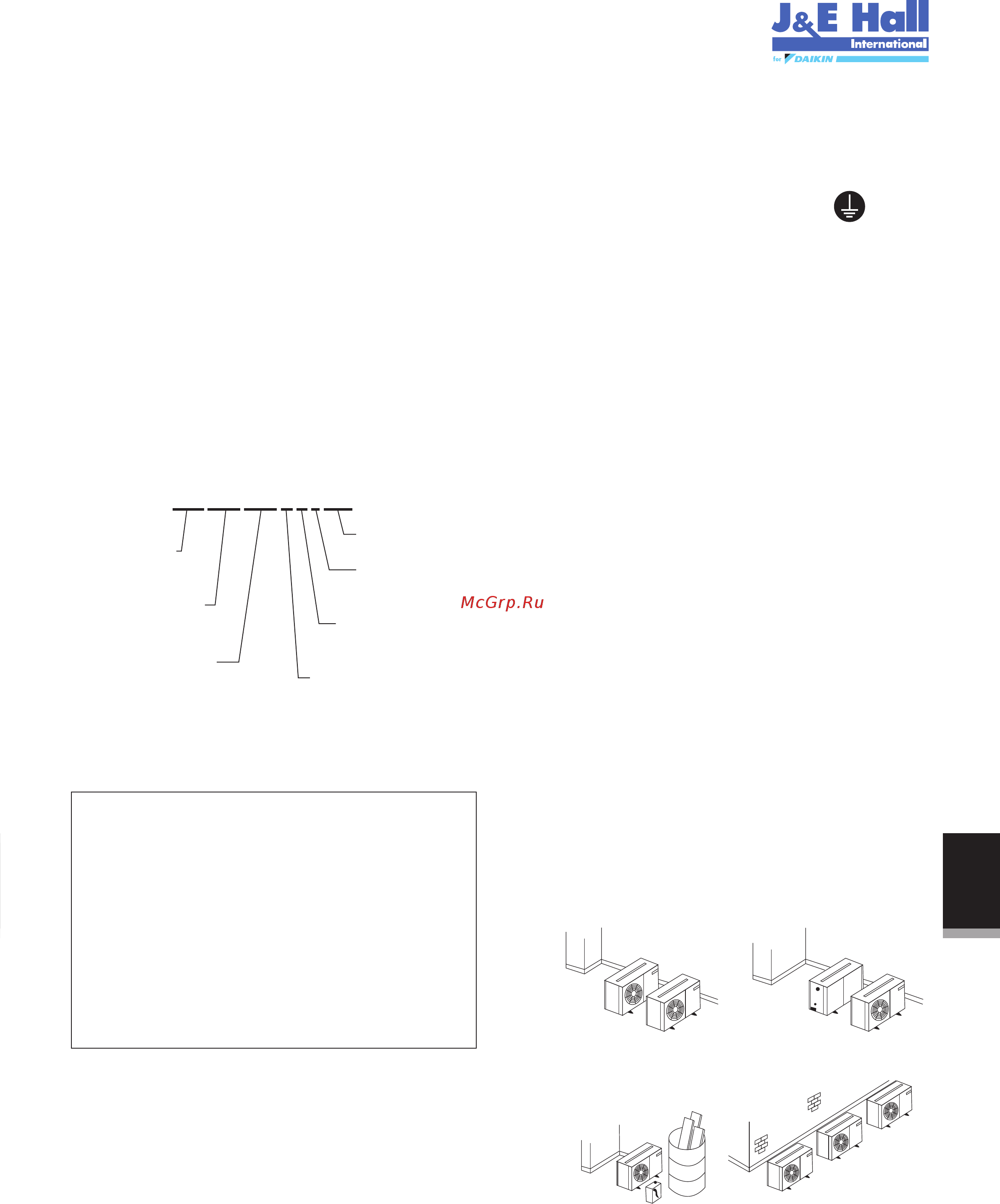

1. Nomenclatura 2
2. Seguridad y salud 2
3. Instalación y puesta en marcha 2
4. Retirada del servicio y eliminación 9
5. Lista de verifi cación 9
6. Servicio y mantenimiento 9
7. Información general sobre los gases fluorados 10
8. Localización de averías 10
9 Especificaciones 11
10. Dibujos esquemáticos 13
11. Información eléctrica 16
12. Apéndice 23
Contenidos
1. Nomenklatur
2. Seguridad y salud
3. Instalación y puesta en marcha
Información general
Aviso importante
La instalación y puesta en marcha del sistema sólo la debe hacer
un ingeniero en refrigeración cali cado que esté familiarizado con
los componentes y sistemas de refrigeración, incluyendo todos los
controles. Para evitar posibles lesiones, tenga cuidado al trabajar
alrededor de las super cies de la bobina o con los bordes losos de
los gabinetes de metal. Todas las instalaciones eléctricas y de
tuberías se deben realiza de acuerdo con todos los códigos
aplicables, ordenanzas y leyes locales.
Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas, o falta
de experiencia y conocimiento, a menos que hayan recibido
formación o supervisión en relación al uso del aparato por una
persona responsable por su seguridad. Los niños deberían estar
supervisados para asegurar que no juegan con el aparato.
O-CU06-AUG17-3
Todas las especificaciones están sujuetas a cambio por parte del fabricante, sin previo aviso. El texto en inglés es la instrucción
original. Los otros idiomas son las traducciones de las instrucciones originales.
2
JEH SCU 0950 C L 3 EVI
EVI: UNIDAD DE
INYECCIÓN
DE VAPOR
ALIMENTACIÓN
ELÉCTRICA
1: 230V/50Hz/1Ph
3: 400V/50Hz/3Ph
APLICACIÓN
M: TEMPERATURA MEDIA
L: TEMPERATURA BAJA
GENERACIÓN
B: 2ND
C: 3RD
CAPACIDAD DE
REFRIGERACIÓN
NOMINAL EN
CV (ENTRE 100)
TIPO DE COMPRESOR
CCU: PISTÓN
SCU: DESPLAZAMIENTO
UNIDAD DE
CONDENSACIÓN
PARA
REFRIGERACIÓN
J&E Hall
● La unidad de condensación se entrega con una carga de
nitrógeno.
● La unidad de condensación presenta riesgos por la maquinaria
en movimiento y la energía eléctrica. Puede causar lesiones
graves o al muerte. Desconecte y apague la energía antes de
instalar o realizar el mantenimiento del equipo.
● El ilegal liberar el refrigerante en la atmósfera. En todo momento
se deben observar los procedimientos adecuados de
evacuación, manipulación y pruebas de fugas.
● La unidad de condensación debe estar
conectada a tierra. Una conexión a tierra
inadecuada puede provocar descargas eléctricas o un incendio.
● Asegúrese de apagar la unidad antes de tocar cualquier
componente eléctrico. El contacto con una parte conductora
puede provocar descargas eléctricas o un incendio.
● Las cubiertas eléctricas y el protector del ventilador del
condensador deben permanecer colocados en todo momento.
● Utilizar la unidad de condensación fuera de las condiciones de
diseño y la aplicación para la que están destinadas las unidades
puede ser inseguro y perjudicial para la unidad, indepndi-
entemente del funcionamiento corpto o prolongado.
● Las unidades de condensación no están diseñadas para
soportar cargas o fuerzas de otro equipo o del personal. Esas
cargas y fuerzas extrañas pueden causar fallas/fugas/lesiones.
● En algunas circunstancias, se puede requerir un acumulador de
succión (no provisto), ofrece protección contra el retorno del
líquido refrigerante durante el funcionamiento. Ayuda a proteger
contra la migración de descanso agregando volumen libre
integral al lado bajo del sistema.
● Se debe realizar una prueba para asegurar que la cantidad de
migración de descanso al compresor no exceda el límite de
carga del compresor.
● Cuando sea posible el sistema se debe instalar para utilizar una
configuración de evacuación. Para las unidades de las Series 1
JEHCCU040CM1 y JEHCCU0050CM1, es recomendable la
conexión a una con guración de corte con termostato a través
del terminal reservado para ello en la caja de control.
● Luego de la instalación, el sistema debe funcionar durante 3 – 4
horas. El nivel de aceite se debe veri car después de 3- 4 horas
de funcionamiento y se debe volver a llenar según sea
necesario. El nivel de aceite no debería ser inferior que una
cuarta parte de la mirilla del nivel de aceite del compresor.
¡CORRECTO!
¡INCORRECTO!
¡INCORRECTO!
¡CORRECTO!
● Asegúrese de que la unidad que recibió sea del modelo correcto
para la aplicación deseada.
● Asegúrese de que el refrigerante y el voltaje sean adecuados
para la aplicación y el entorno.
● La instalación y el mantenimiento sólo los debe realizar el
personal califi cado que está familiarizado con los códigos y
regulaciones locales y tienen experiencia con este tipo de
equipo.
3.1 Ubicación de la unidad
● Para alcanzar una capacidad máxima de refrigeración, la
ubicación de la instalación para la unidad de condensación se
debe seleccionar con cuidado.
● Instale la unidad de condensación de forma que el aire caliente
distribuido por la unidad de condensación no entre nuevamente
(como en el casi cortocircuito del aire de descarga caliente).
Permita su ciente espacio alrededor de la unidad para poder
realizar el mantenimiento.
● Asegúrese de que no haya obstrucciones del flujo de air dentro
o fuera de la unidad. Retire los obstáculos que bloquean el
ingreso o descarga de aire.
ESPAÑOL
