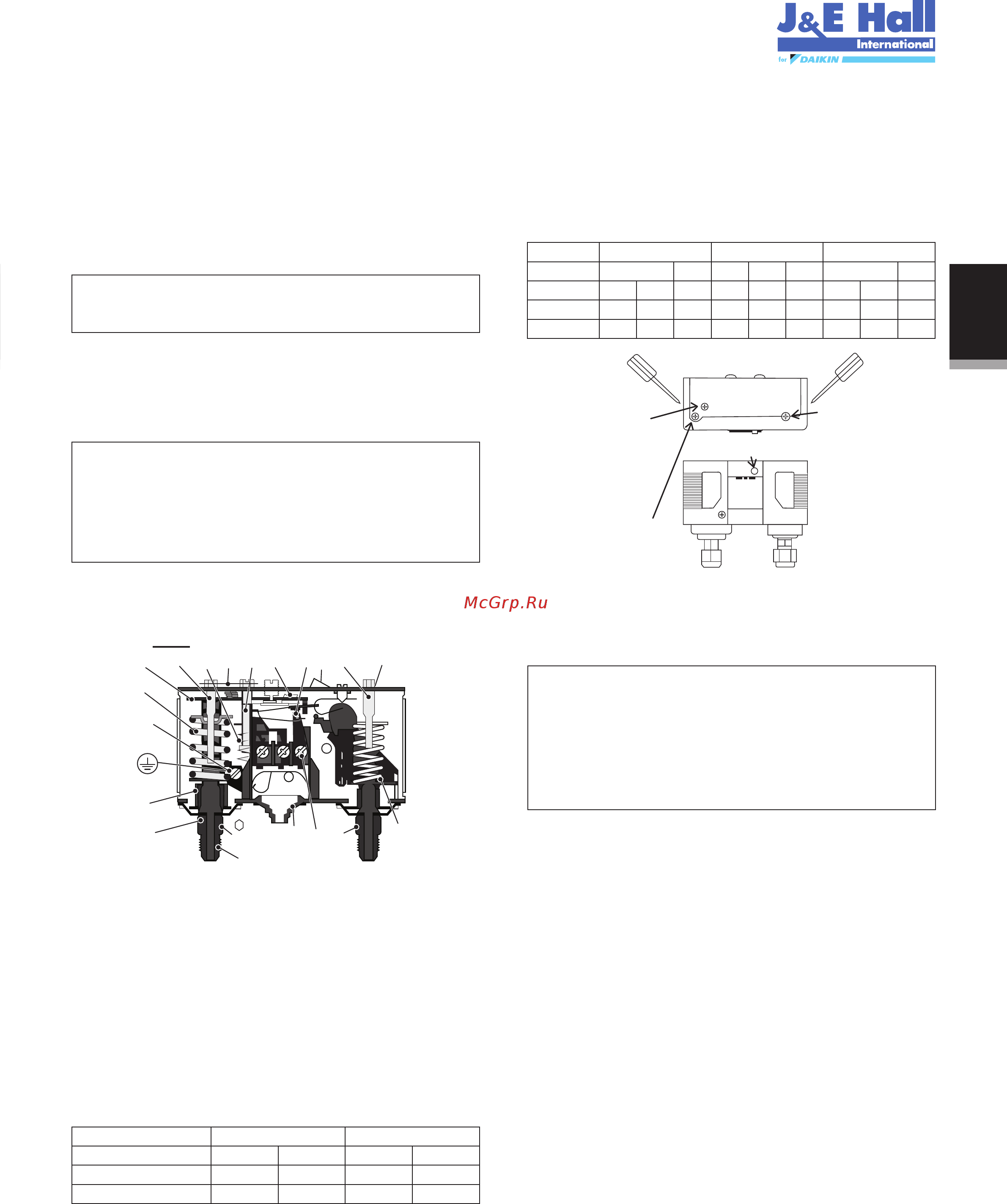

3.6 Leckprüfung
● Stellen Sie sicher, dass alle Absperrventile geöffnet sind.
● Führen Sie mithilfe eines Gemisches aus Stickstoff und dem
zugelassenen Kühlmittel für die Anlage eine Leckprüfung des
Systems durch.
● Verwenden Sie kein FCKW für Leckprüfungen an
Kondensationsanlagen, die für die Verwendung von
H-FKWKühlmitteln ausgelegt sind.
● Der Einsatz von Leckprüffl üssigkeiten wird nicht empfohlen, da
sie mit den Zusatzstoffen in den Schmiermitteln reagieren
könnten.
3.7 Vakuum-/Flüssigkeitsentfernung
O-CU06-AUG17-3
Änderungen aller technischen Daten durch den Hersteller freibleibend. Die Originalanleitung ist der englische Text. Bei Texten
in anderer Sprache handelt es sich um eine Übersetzung der Original-Anleitung.
4
Niederdruck-Notschalter (Automatische Rückstellung)
Der Niederdruck-Notschalter wird verwendet, um einen Betrieb des
Kompressors bei einem zu niedrigen Ansaugdruck oder unter
Vakuum zu vermeiden. Der Niederdruck-Abschaltwert sollte nie
unterhalb des in der folgenden Tabelle aufgeführten Werts liegen.
Wenn ein Auspumpen verwendet wird, sollte die elektrische
Schaltung so angeordnet werden, dass der Kompressor-Neustart
nicht per Reset-Niederdruckschalter, sondern auf Anfrage vom
Thermostat ausgelöst wird.
Der Abschalt-Niederdruck entspricht dem Einschaltwert minus dem
Differenzdruck.
3.9 Einstellung der Gebläsedrehzahl
Der Gebläsedrehzahlregler regelt die Geschwindigkeit des
Kondensatorgebläses. Er hält den Kondensationsdruck auf einem
gleichbleibenden Stand, indem er die Gebläsedrehzahl dem
geforderten Kondensationsdruck anpasst.
Luft und Feuchtigkeit verkürzen die Lebensdauer und erhöhen den
Kondensationsdruck. Dies führt zu hohen Ablufttemperaturen, die
die Schmiereigenschaften des Öls beeinträchtigen können. Ferner
erhöhen Luft und Feuchtigkeit die Gefahr von Säurebildung und es
kann zu einer Kupferablagerung kommen. Dies alles kann zum
Ausfall der Maschinen und Elektrosysteme führen.
3.8 Einstellungen des Notdruckschalters
Die Druckschalter an Kondensationsanlagen mit einer
automatischen Niederdruck- und einer manuellen Hochdruckrück-
stellung sind NICHT werkseitig voreingestellt.
Hochdruck-Notschalter (Manuelle Rückstellung)
Der Hochdruck-Notschalter dient zum Schutz des Kompressors vor
einem Herausrutschen aus seiner Umhüllung. Der
Hochdruckschalter sollte je nach Art des Kältemittels, Anwendung
und Umgebungsbedingungen auf einen gleichen oder niedrigeren
Wert als unten angegeben eingestellt werden.
Wichtiger Hinweis
Feuchtigkeit kann die ordnungsgemäße Funktion des
Kompressors und des Kühlsystems beeinträchtigen
=
12mm
in./6mm
Fackel
19
18
188
1
3
7
14
9
10
15
13
11
¼
5
20
1216
2
1. Niederdruck (ND)-Einstellspindel
2. Differenzdruck-Einstellspindel, (ND)
3. Hauptarm
5. Hochdruck (HP)-Einstellspindel
7. Hauptfeder
8. Ausgleichsfeder
9. Bälge
10. LP Anschluss
11. HP Anschluss
12. Schalter
13. Anschlüsse
14. Erdungsanschlüsse
15. Kabeleingang
16. Kipper
18. Sicherungsplatte
19. Arm
20. Manuelle Rückstelltaste
Modell
Kühlmittel
Abschaltwert (barg)
Abschaltwert (psig)
AE/CAJ/TAJ MTZ/ZB/ZF
R404A
27.7
402
R134a
18
261
R404A
27.7
402
R134a
18
261
Modell
Kühlmittel
Betrieb
Abschaltwert (barg)
Abschaltwert (psig)
AE/CAJ/TAJ MTZ ZB/ZF
R134a R404AR404A R134a R407C R404A R134a
M*
1.5
21.8
L*
0.1
1.5
M*
0.5
7.3
M*
1.0
14.5
M*
0.6
8.7
M*
1.4
20.3
M*
2.0
29.0
L*
0.1
1.5
M*
0.6
8.7
Bereichseinstellschraube
für die Niederdruckseite
Im Uhrzeigersinn:
Verringerung der Druckein-
stellung für die Einschaltung
Im entgegengesetzten
Uhrzeigersinn:
Erhöhung der Druckein-
stellung für die
Einschaltung
Differenzdruck-Einstellschraube
Im Uhrzeigersinn: Erhöhung
der Druckeinstellung für den
Differenzdruck Im
entgegengesetzten
Uhrzeigersinn:
Verringerung der Druckeinstellung für den Differenzdruck
Anschluss der
Niederdruckseite
Anschluss der
Hochdruckseite
Bereichseinstellschraube
für die Hochdruckseite
Im Uhrzeigersinn:
Erhöhung der
Druckeinstellung für die
Ausschaltung
Im entgegengesetzten
Uhrzeigersinn:
Verringerung der
Druckeinstellung für die
Ausschaltungg
Manueller Rückstellschalter
Wichtiger Hinweis
Pro Stunde dürfen max. 10 Kompressorstarts durchgeführt
werden. Mehr Starts verringern die Lebensdauer des Kompres-
sors. Installieren Sie nötigenfalls einen Kurzschlussschutz-Timer
im Steuerkreislauf. Empfohlene Mindestlaufzeit nach jedem
Kompressorstart: 2 Minuten Min. Leerlaufzeit nach jedem Stopp &
Start: 3 Minuten. Nur bei ausgeschalteter Pumpe kann der
Kompressor in kürzeren Intervallen laufen.
Wichtiger Hinweis
Stellen Sie sicher, dass eine hochwertige Vakuumpumpe mit einer
Mindestleistung von -0,1 barg (250 Micron) oder weniger
verwendet wird. Stellen Sie sicher, dass nach Beendigung des
Unterdrucks auch nach einer Stunde oder danach keine
Druckerhöhung auftritt. Tritt eine Druckerhöhung auf, gibt es
Feuchtigkeit oder Leckstellen in den Rohrleitungen.
* M: Mittlere Temperature; L: Niedrige Temperatur
