Daikin JEHSCU0500CM3 [46/216] Deutsch
![Daikin JEHSCU0500CM3 [46/216] Deutsch](/views2/1767469/page46/bg2e.png)
O-CU06-AUG17-3
Änderungen aller technischen Daten durch den Hersteller freibleibend. Die Originalanleitung ist der englische Text. Bei Texten
in anderer Sprache handelt es sich um eine Übersetzung der Original-Anleitung.
22

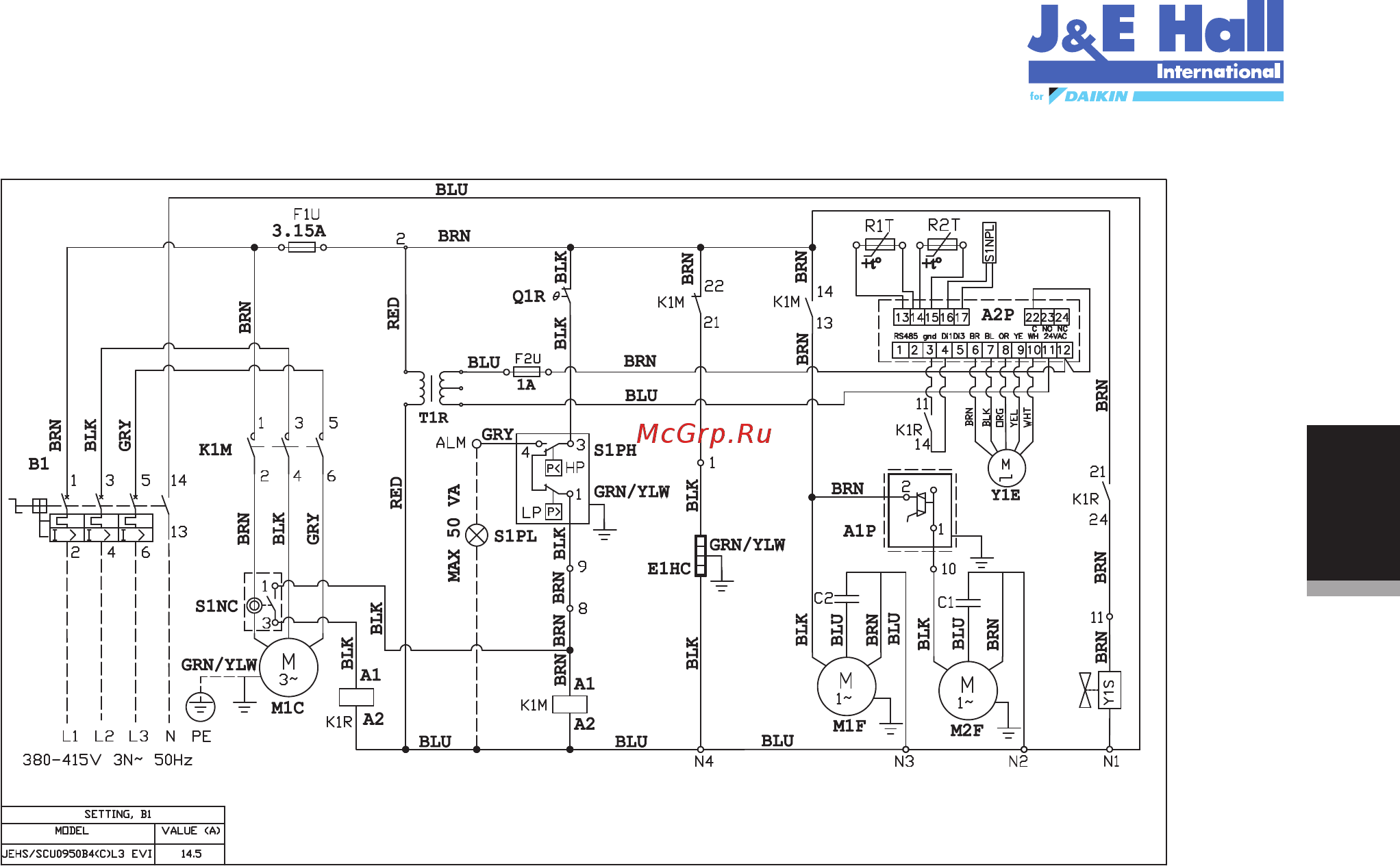

JEHSCU0950CL3 EVI
DEUTSCH
Hinweis:
BRÜCKE 8 BIS 9 IM INNENEINHEIT-THERMOSTAT ERSETZEN
— — isT das Feld iRing
A1P: Fan Speed Controller
A2p: EXD Controller
B1: Motor Leistungsschalter
C1; C2: fancapacitor
E1HC: Kurbelgehäuse Heizung
F1U; F2U: Sicherung
K1m: Contactor
K1R: Relay
M1C: Kompressor
M1F: Kondensator Fan Top
M2F: Kondensator Fan
Q1R: Entlastung Thermostat (130 ° c)
S1NPL: Drucksensor
S1NC: aktueller Sensor-Relay
S1PH: Hochdruck-Schalter
S1PL: Low PRESURE Schalter
Tar: Spannung Transformator
R1T: Entladung Temperatursensor
R2T: Vapor Line Temperatursensor
Y1E: elektronisches Erweiterungs-Ventil
Y1S: Magnetventil
