1. Terminologia 2
2. Salute e sicurezza 2
3. Installazione e messa in opera 2
4. Smantellamento e smaltimento 9
5. Lista di controllo 9
6. Pulizia e Manutenzione 9
7. Informazioni F-Gas 10
8. Guasti e Riparazioni 10
9. Specifi che tecniche 11
10. Disegni di studio 13
11. Dati elettrici 16
12. Appendice 23
Sommario
1. Terminologia
2. Salute e sicurezza
3. Installazione e messa in opera
Informazioni generali
Nota importante
L’installazione e l’avvio del sistema devono essere eseguiti
esclusivamente da un tecnico della refrigerazione quali cato,
esperto in sistemi e componenti della refrigerazione, oltre che in
tutti i relativi comandi. Per evitare lesioni, fare attenzione quando
si lavora intorno alle super ci a spirale o ai bordi af lati del vano di
metallo. Tutte le tubature e i cavi elettrici devono esser installati in
base a tutti i codici, le ordinanze e la normativa locale applicabile.
Questo apparecchio non deve essere utilizzato da parte di
persone (compresi i bambini) con capacità siche, sensoriali o
mentali ridotte o prive di esperienza e conoscenza, a meno che
non siano controllate o istruite all'uso dell'apparecchio da una
persona responsabile della loro sicurezza. I bambini devono
essere sorvegliati per assicurarsi che non giochino con
l'apparecchio.
O-CU06-AUG17-3
Tutte le specifiche tecniche possono subire delle modifiche da parte del produttore senza previo avviso. Il testo in inglese
rappresenta le istruzioni originali. Le istruzioni nelle altre lingue sono le traduzioni dall’originale.
2
JEH SCU 0950 C L 3 EVI
EVI: VAPORE UNITÀ DI
INIEZIONE
ALIMENTAZIONE
ELETTRICA
1: 230V/50Hz/1Ph
3: 400V/50Hz/3Ph
APPLICAZIONE
M: TEMPERATURA MEDIA
B: TEMPERATURA BASSA
GENERAZIONE
B: 2ND
C: 3RD
CAPACITÀ DI
RAFFREDDAMENTO
NOMINALE IN
HP (DIVISO PER 100)
TIPO DI COMPRESSORE
CCU: ALTERNATIVA
SCU: A SPIRALE ORBITANTE
UNITÀ DI
CONDENSAZIONE
PER LA REFRIGERAZIONE
J&E Hall
● L’unità di condensazione inviata contiene una carica di
nitrogeno.
● L’unità di condensazione presenta al suo interno dei macchinari
mobili e pericoli derivanti dalla corrente elettrica. Ciò può
provocare lesioni gravi o condurre alla morte. Prima di proced-
ere all’installazione o alla manutenzione dell’apparecchio,
scollegare e interrompere la fornitura di corrente.
● Il rilascio del refrigerante nell’atmosfera è
illegale. Bisogna attenersi sempre al corretto
rilascio, alla corretta gestione e alle corrette
procedure di prova contro le perdite.
● L’unità di condensazione deve essere collegata a terra. Una
messa a terra non corretta potrebbe causare scosse elettriche o
incendi.
● Assicurarsi di spegnere l’unità prima di toccare parti elettriche.
Se si tocca una parte sotto tensione, si potrebbero causare
scosse elettriche o incendi.
● I coperchi elettrici e la griglia della ventola del condensatore
devono rimanere installati sempre.
● Uso dell’unità di condensazione al di fuori delle condizioni e
dell’applicazione a cui è stata destinata può non essere sicuro e
danneggiare l’unità, indipendentemente dal suo funzionamento
limitato o perdurato nel tempo.
● Le unità di condensazione non sono progettate per resistere a
carichi o sollecitazioni provenienti da altre apparecchiature o
personale. Questi carichi o stress superfl ui possono causare
guasti/perdite/lesioni.
● In alcune circostanze, può essere necessario un accumulatore
aspirante (non fornito) in grado di proteggere dall'inversione di
usso del refrigerante durante il funzionamento. Aiuta a
proteggere dallo spostamento al di fuori del ciclo aggiungendo
volume interno libero sul lato inferiore del sistema.
● Devono essere eseguite delle prove per assicurare che il quanti-
tativo soggetto allo spostamento al di fuori del ciclo nel compres-
sore non superi il limite di carica del compressore.
● Ove possibile, il sistema dovrebbe essere installato in modo che
utilizzi una configurazione con pompa rivolta verso il basso. Per
unità serie 1 JEHCCU040CM1 e JEHCCU0050CM1, si
consiglia di collegare con la confi gurazione di arresto del termo-
stato utilizzando il terminale riservato nella scatola di controllo.
● Dopo l’installazione, si deve permettere al sistema di funzionare
per 3 - 4 ore. Il livello dell’olio deve essere controllato dopo 3 –
4 ore di funzionamento e, se necessario, ne deve essere
aggiunto dell’altro. Il livello dell’olio non deve essere inferiore ad
un quarto del vetro che permette la visualizzazione dell’olio del
compressore.
CORRETTO!
SBAGLIATO!
SBAGLIATO!
CORRETTO!
● Accertarsi che si sia ricevuto il modello corretto per
l'applicazione a cui è destinato.
● Assicurarsi che il refrigerante e la tensione siano idonei
all'applicazione e all'ambiente proposti.
● L’installazione e la manutenzione devono essere eseguite da
personale qualifi cato, competente in questo genere di
apparecchi e al corrente delle leggi e regolamenti in vigore.

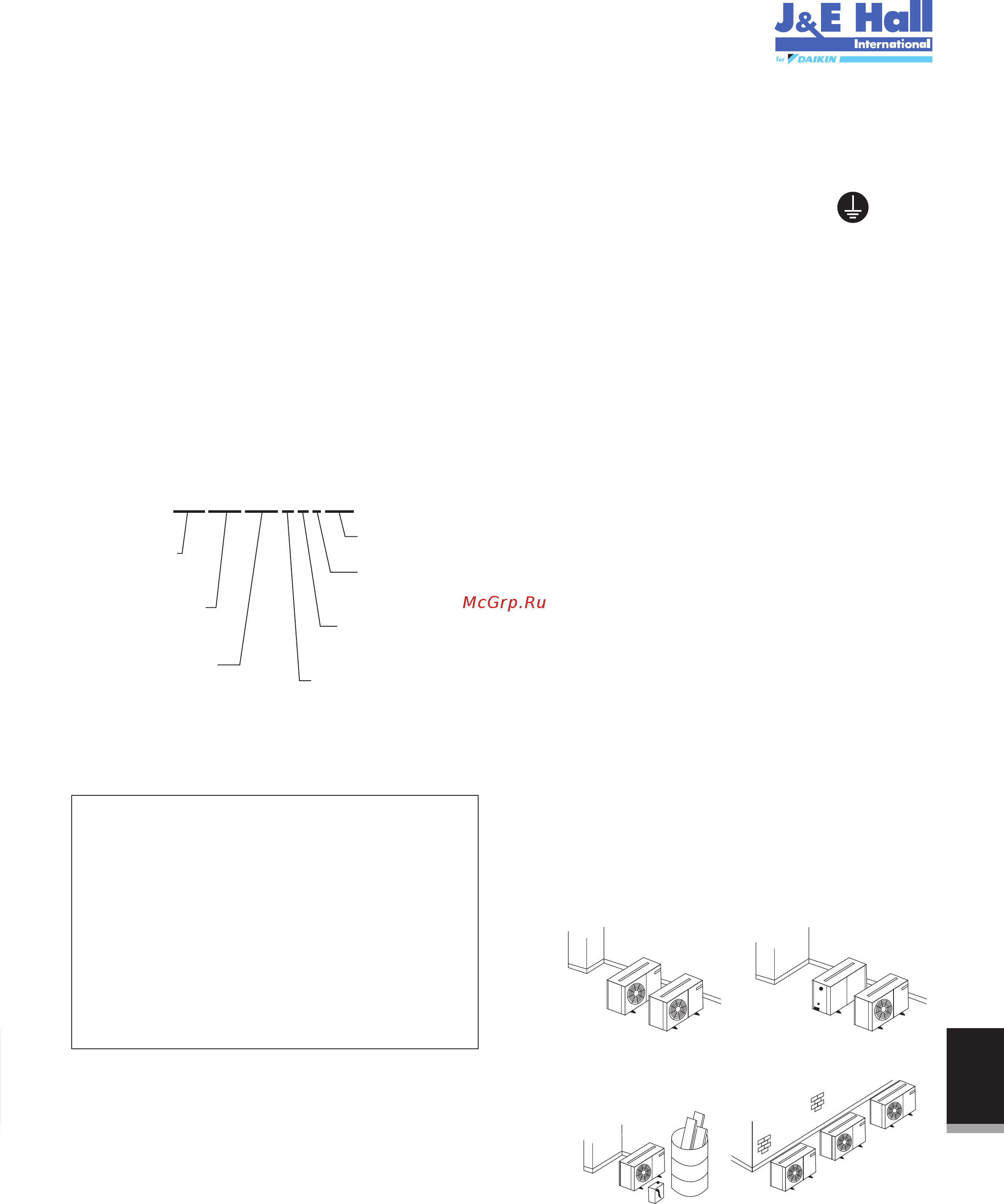

3.1 Posizionamento dell’unità
● Per ottenere la massima capacità di raffreddamento, la
posizione per l’unità di condensazione deve essere scelta con
attenzione.
● Installare l’unità di condensazione in modo che l’aria calda
distribuita dall’unità di condensazione non possa essere
riaspirata (come avverrebbe se la circolazione dei due flussi
fosse troppo ravvicinata). Lasciare intorno all’unità uno spazio
suf ciente per effettuarne la manutenzione.
● Assicurarsi che non ci siano ostruzioni alla libera circolazione
dell’aria all’interno o all’esterno dell’unità. Rimuovere gli ostacoli
che bloccano la presa o lo scarico dell’aria.
ITALIANO
