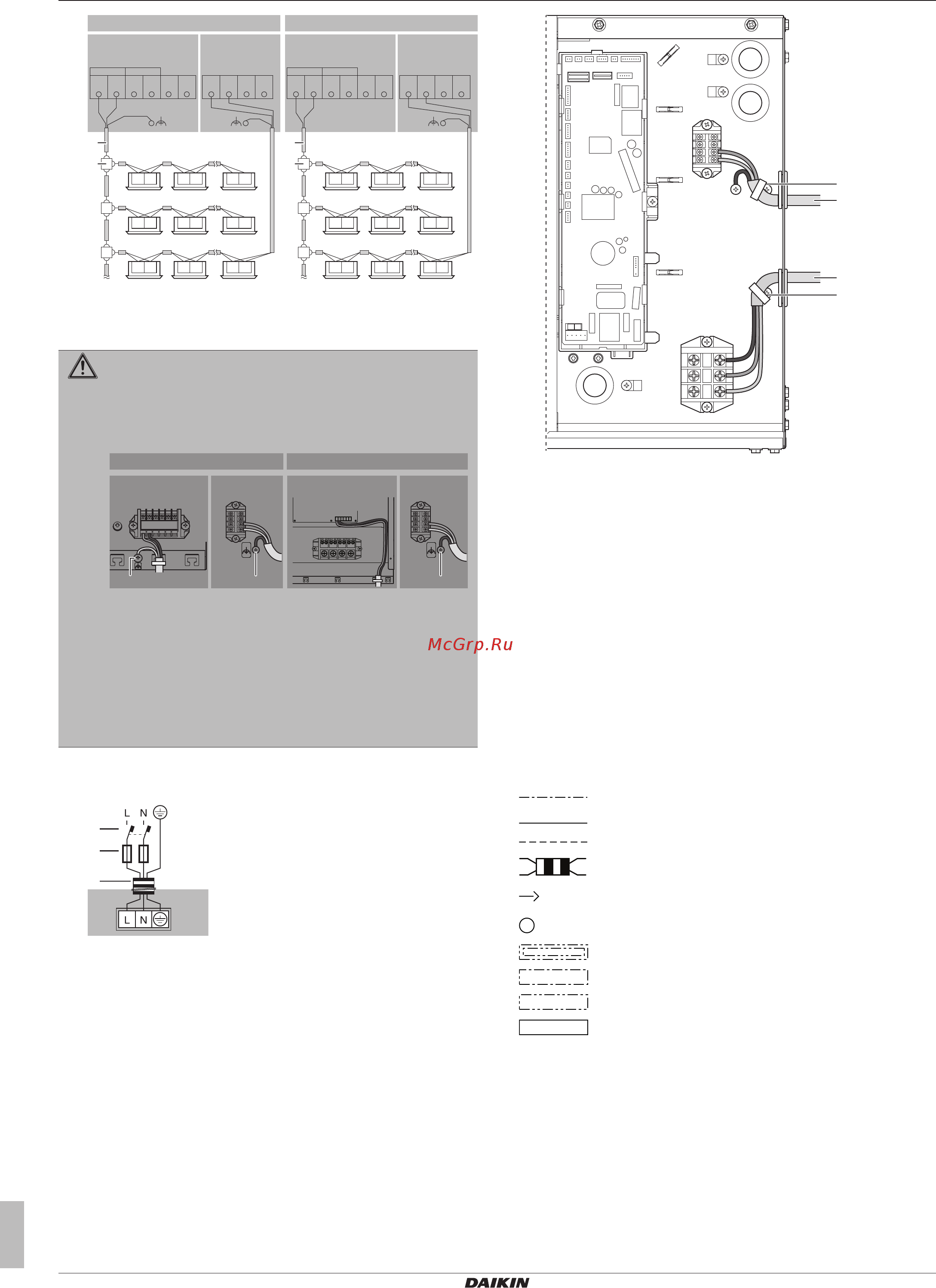

6 Технические данные
Руководство по монтажу
10
RDXYQ5+8T7V1B*
Теплообменник системы VRVIV для установки в помещениях
4P408444-1B – 2016.04
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
X2M
X2M
X2M X1M (A1P)
RKXYQ5 RDXYQ5
TO OUT/DTO IN/D
F1 F2
F1 F2
a1 a2 a2
a
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
b
a
RKXYQ8 RDXYQ8
TO OUT/DTO IN/D
F1 F2
F1 F2
8 HP5 HP
a Изолированный+экранированный кабель
(двужильный) (без полярности)
a1, a2 Заземление экрана
b Клеммная колодка (приобретается по месту установки)
ПРЕДУПРЕЖДЕНИЕ
Экранированная проводка. Применение
экранированной проводки управления является
обязательным для модели 5HP и факультативным для
модели 8HP.
X2M
F1 F2
F1 F2
a1
X1M
X1M (A1P)
5 HP 8 HP
X2M
a2
F1F2
X2M
a2
F1F2
RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8
a1, a2 Заземление (пользуйтесь винтом, входящим в
комплект принадлежностей)
При использовании экранированной проводки:
Модель 5 HP (a1 и a2): Подсоедините экран к
заземлению компрессора и теплообменника.
Модель 8 HP (только a2): Подсоедините экран
только к заземлению теплообменника.
3 Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
X1M
a
b
c
a Предохранитель утечки тока на землю
b Плавкий предохранитель
c Кабель электропитания
4 Проложив проводку через монтажную раму, закрепите
кабели (электропитания и управления) стяжками.
A1P
X1M
X2M
b
a
c
c
a Передаточная проводка
b Электропитание
c Кабельная стяжка
6 Технические данные
Самую свежую информацию можно найти в инженерно-
технических данных.
6.1 Схема электропроводки:
Теплообменник
Входящая в комплектацию электрическая схема нанесена на
внутреннюю сторону крышки распределительной коробки.
Обозначения:
X1M Основная клеммная колодка
Заземление
15
Номер провода 15
Проводка по месту установки
Кабель по месту установки
**
/12.2
Соединение **, продолжение на стр. 12, столбец 2
1
Несколько вариантов проводки
Опция
Не смонтировано в распределительной коробке
Электропроводка в зависимости от модели
Плата
Обозначения на схеме электропроводки моделей 5+8HP:
A1P Печатная плата (системная)
A2P Печатная плата (адаптер)
C1 Конденсатор (A1P)
E1H Нагреватель дренажного поддона (опция)
F1U Плавкий предохранитель (F 1A / 250В) (опция)
F1U Предохранитель (T 6,3A / 250В для печатной
платы) (A1P)
HAP Светодиодный индикатор работы (зеленый) (A1P)
