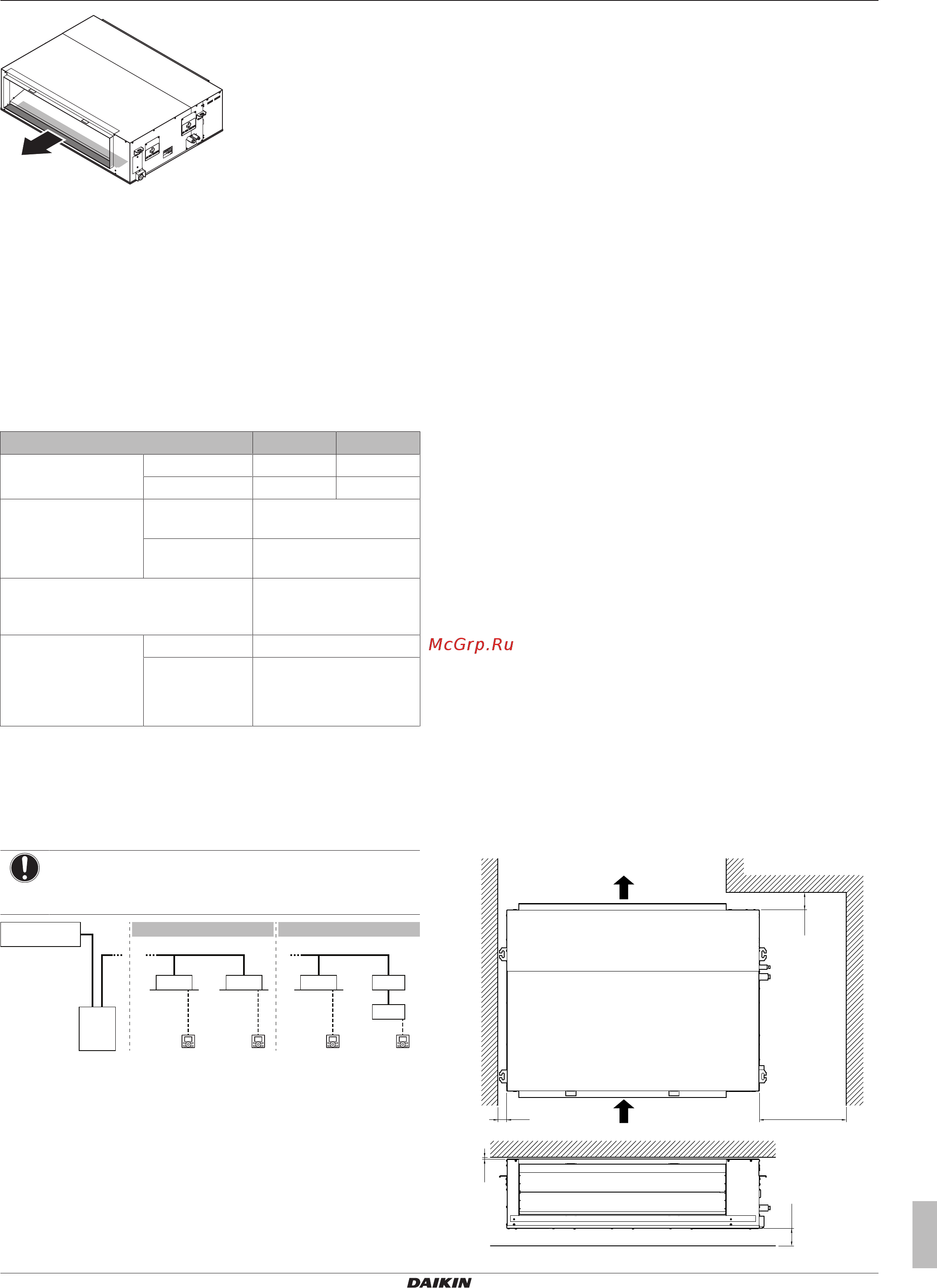

3 Информация об агрегатах и дополнительном
оборудовании
Руководство по монтажу
5
RDXYQ5+8T7V1B*
Теплообменник системы VRVIV для установки в помещениях
4P408444-1B – 2016.04
3 Информация об агрегатах и
дополнительном
оборудовании
3.1 Компрессор и теплообменник
Компрессор и теплообменник, предназначенные для установки
в помещении, используются как тепловые насосы с воздухо-
воздушным теплообменом.
Характеристики 5HP 8HP
Максимальная
производительность
Обогрев 16,0кВт 25,0кВт
Охлаждение 14,0кВт 22,4кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по влажному
термометру
Охлаждение –5~46°C по сухому
термометру
Расчетная температура по месту
установки компрессора и
теплообменника
5~35°C по сухому
термометру
Максимальная
относительная
влажность вокруг
компрессора и
теплообменника
Обогрев 50%
(a)
Охлаждение 80%
(a)
(a) Во избежание конденсации и протечек воды из
внутреннего блока. Если температура или влажность
выйдут за указанные пределы, возможно срабатывание
защитных устройств и выключение кондиционера.
3.2 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
1 Относится к внутренним блокам VRVDX
2 Относится к внутренним блокам VRVDX в сочетании с
кондиционером
a Теплообменник
b Компрессор
c Трубопровод хладагента
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
VRVDX Внутренний блок системы VRV с непосредственным
расширением (DX)
EKEXV Комплект расширительного клапана
AHU Кондиционер
3.3 Комбинации агрегатов и
дополнительного оборудования
3.3.1 Варианты комплектации компрессора и
теплообменника
Информацию о других допустимых вариантах конфигурации
системы см. в справочном руководстве для монтажника и
пользователя.
Нагреватель сливного поддона (EKDPH1RDX)
▪ В каких случаях? Монтаж не обязателен. Рекомендуется
там, где наружная температура держится ниже –7°C в
течение суток и более.
▪ Где? Нагреватель сливного поддона встраивается в
теплообменник.
▪ Каким образом? Инструкции по монтажу нагревателя
сливного поддона прилагаются.
Фильтр для мусора (в комплекте принадлежностей)
▪ В каких случаях? Монтаж не обязателен. Рекомендуется
там, где мусор и грязь (например, опавшие листья) могут в
большом количестве попасть во всасывающий патрубок.
▪ Где? Фильтр монтируется в одном из следующих мест:
▪ Всасывающее отверстие теплообменника
▪ Всасывающий патрубок (техобслуживание проще)
▪ Каким образом? Инструкции по монтажу фильтра
прилагаются.
▪ Снижение давления за фильтром:
▪ Модель 5HP: 30Па при 60м³/мин
▪ Модель 8HP: 75Па при 100м³/мин
4 Подготовка
4.1 Подготовка места установки
4.1.1 Требования к месту установки
теплообменника
▪ Свободное место для техобслуживания. Обратите
внимание на следующие требования:
≥10
≥50
a
b
≥100
≥500
≥100
(mm)
