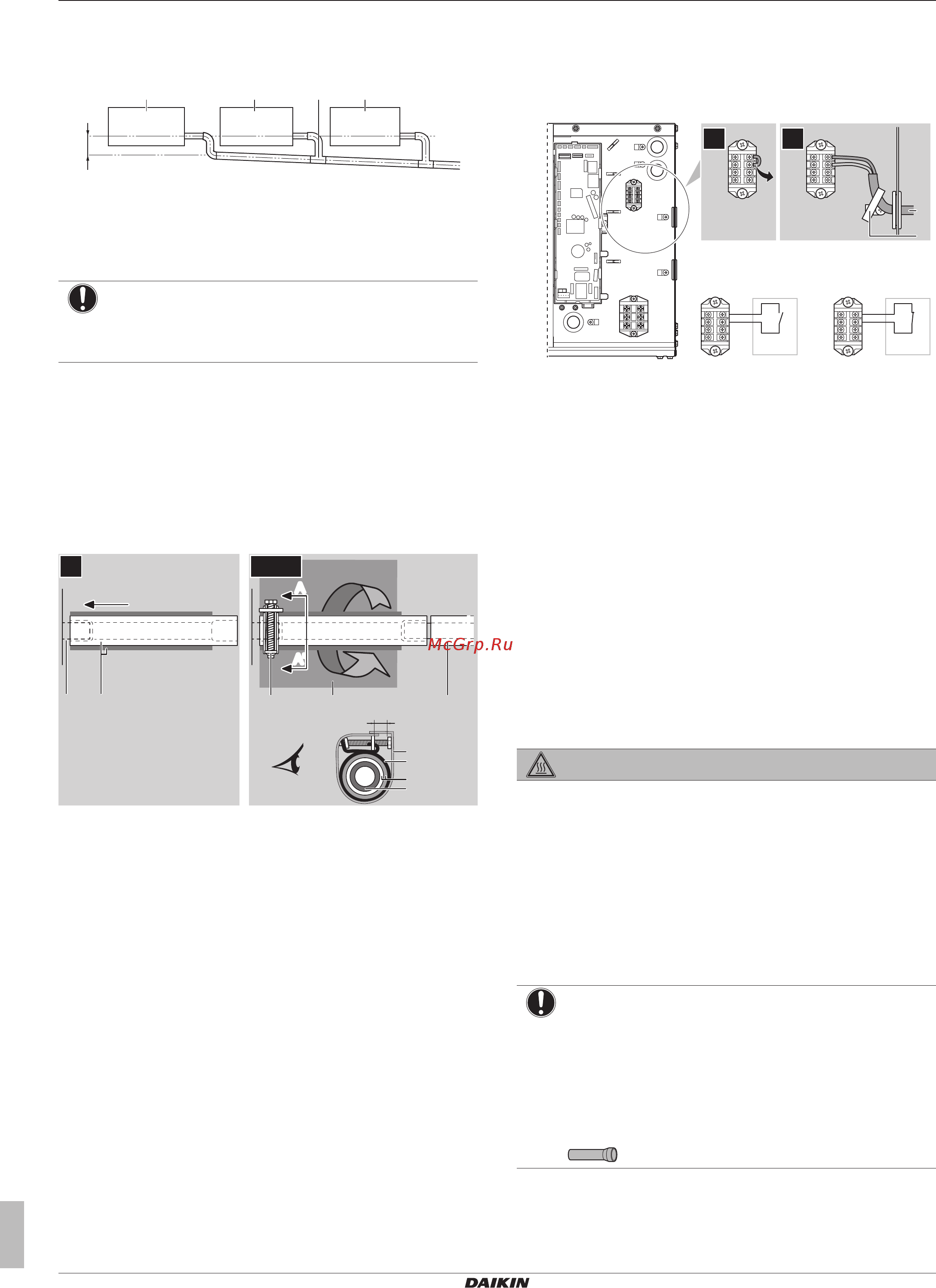

Сочетания сливных трубок. Допускается сочетание разных
сливных трубок. Проследите за оснащением трубок и
тройников манометрами, соответствующими рабочей
производительности блоков.
≥100 mm
a b c b
a Теплообменник
b Внутренний блок
c Тройник
Подсоединение сливного трубопровода к
теплообменнику
ПРИМЕЧАНИЕ
Неправильное подсоединение сливного шланга
чревато протечками и порчей имущества как по месту
установки, так и поблизости.
1 Вставьте сливной шланг как можно глубже в патрубок
сливного трубопровода.
2 Затяните металлический зажим так, чтобы головка винта
была на расстоянии менее 4мм от детали металлического
зажима.
3 Обернув металлический зажим и сливной шланг
уплотнительной подушкой (= изоляцией), закрепите ее
кабельными стяжками.
4 Подсоедините сливной шланг к сливному трубопроводу.
4 mm
A
A'
A-A'
A
A'
ec d
b
a
d
c
a b
2+3+41
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (принадлежность)
c Металлический зажим (принадлежность)
d Уплотнительная подушка (принадлежность)
e Сливной трубопровод (приобретается на месте)
Указания по установке дренажного насоса и
сливного резервуара
С дренажным насосом обязательно устанавливается сливной
резервуар. Дренажный насос и сливной резервуар
приобретаются по месту установки.
Дренажный насос:
Минимальная производительность: 45л/ч
Сигнальный контакт. Можно подсоединить контакт для
подачи на теплообменник сигнала о состоянии дренажного
насоса. Через этот контакт сигнал идет на тепловой насос.
A1P
X1M
X2M
1 2
X2MX2M
b
a
X2M
d
X2M
c
a Контакт для передачи сигнала с дренажного насоса
b Кабельная стяжка
c Неисправность дренажного насоса: Если контакт
размыкается, тепловой насос останавливается и
подает сигнал о сбое.
d Нормальная работа дренажного насоса: Если контакт
замыкается, тепловой насос возобновляет работу в
обычном режиме.
Сливной резервуар:
Минимальная емкость: 3л
Рекомендация: Пользуйтесь сливным резервуаром с
поплавковым реле уровня, по сигналу с которого
включается и отключается дренажный насос.
Проверка на протечки
Постепенно заливая примерно 1 литр воды в сливной поддон,
проверьте его на протечку.
5.3 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
5.3.1 Подсоединение трубопровода
хладагента к теплообменнику
1 Снимите крышку.
2 Снимите 2 изолирующих элемента.
3 Положите впереди влажную тряпку для защиты сливного
поддона.
4 Выполните пайку трубопроводов жидкого и газообразного
хладагентов.
ПРИМЕЧАНИЕ
Только для модели 8HP.
Штуцер (Ø19,1→22,2 мм) (входит в комплект
дополнительных приспособлений компрессора).
Штуцер предназначен для подсоединения
трубопровода по месту установки оборудования
(Ø22,2 мм) к трубопроводу, подающему газообразный
хладагент в теплообменник (Ø19,1мм).
5 Уберите влажную тряпку.
6 Установив 2 изолирующих элемента на место, закрепите их
изолентой.
7 Установите крышку на место.
