5 Монтаж
Руководство по монтажу
6
RDXYQ5+8T7V1B*
Теплообменник системы VRVIV для установки в помещениях
4P408444-1B – 2016.04
a Сторона всасывания воздуха
b Сторона выпуска воздуха
ПРЕДОСТЕРЕЖЕНИЕ
Данный аппарат не предназначен для широкого
пользования, установку необходимо выполнить в
защищенном месте, исключающем легкий доступ.
Все блоки (компрессор, теплообменник и внутренние
блоки) подходят для установки в зданиях
коммерческого и промышленного назначения.
ПРИМЕЧАНИЕ
Данное изделие относится к классу А. В бытовых
условиях это изделие может создавать радиопомехи. В
случае их возникновения пользователю следует
принять адекватные меры.
4.2 Подготовка электрической
проводки
4.2.1 Требования к защитным устройствам
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300мА.
Электропитание: Теплообменник
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель Минимальный ток
в цепи
Рекомендованные
плавкие
предохранители
RDXYQ5 4,6A 10A
RDXYQ8 7,0A 10A
Фаза и частота: 1~50Гц
Напряжение: 220-240В
Передаточная проводка
Сечение линии управления:
Передаточная проводка Изолированный+экранирован
ный кабель (двужильный)
Виниловые шнуры
0,75~1,25мм²
(применение экранированной
проводки управления является
обязательным для модели
5HP и факультативным для
модели 8HP)
Максимальная длина
электропроводки
(= расстояние между
компрессором и самым
дальним внутренним блоком)
300м
Общая длина электропроводки
(= расстояние между
компрессором и всеми
внутренними блоками, а также
между компрессором и
теплообменником)
600м
Если общая длина электропроводки управления
превысит эти пределы, возможны ошибки передачи
данных.
5 Монтаж

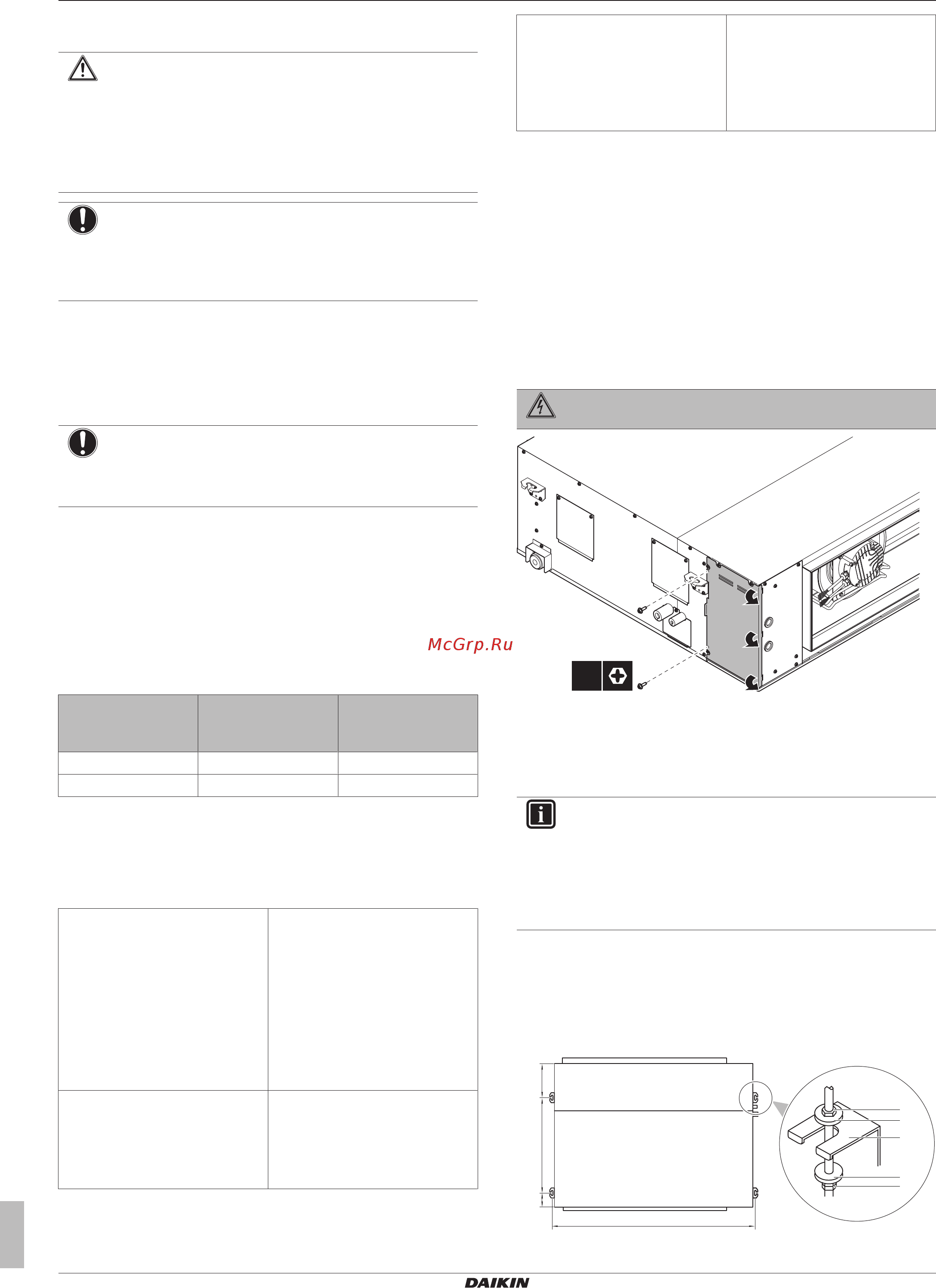

5.1 Открытие агрегата
5.1.1 Как открыть крышку
распределительной коробки
теплообменника
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
5.2 Монтаж теплообменника
5.2.1 Указания по установке теплообменника
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке
дополнительного оборудования прочитайте также
инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту
установки бывает, что проще сначала смонтировать
дополнительное оборудование.
Подвесные болты. Для монтажа используйте подвесные
болты. Убедитесь в том, что потолок достаточно прочный и
выдерживает вес блока. Если потолок недостаточно прочен,
укрепите его перед монтажом блока.
Прикрепите подвесной кронштейн к подвесному болту.
Убедитесь в том, что он надежно закреплен сверху и снизу с
помощью гаек с шайбами.
a1
b
b
a2
c
1497 (mm)
705 25584
a1 Гайка
a2 Двойная гайка
