LT
2
21

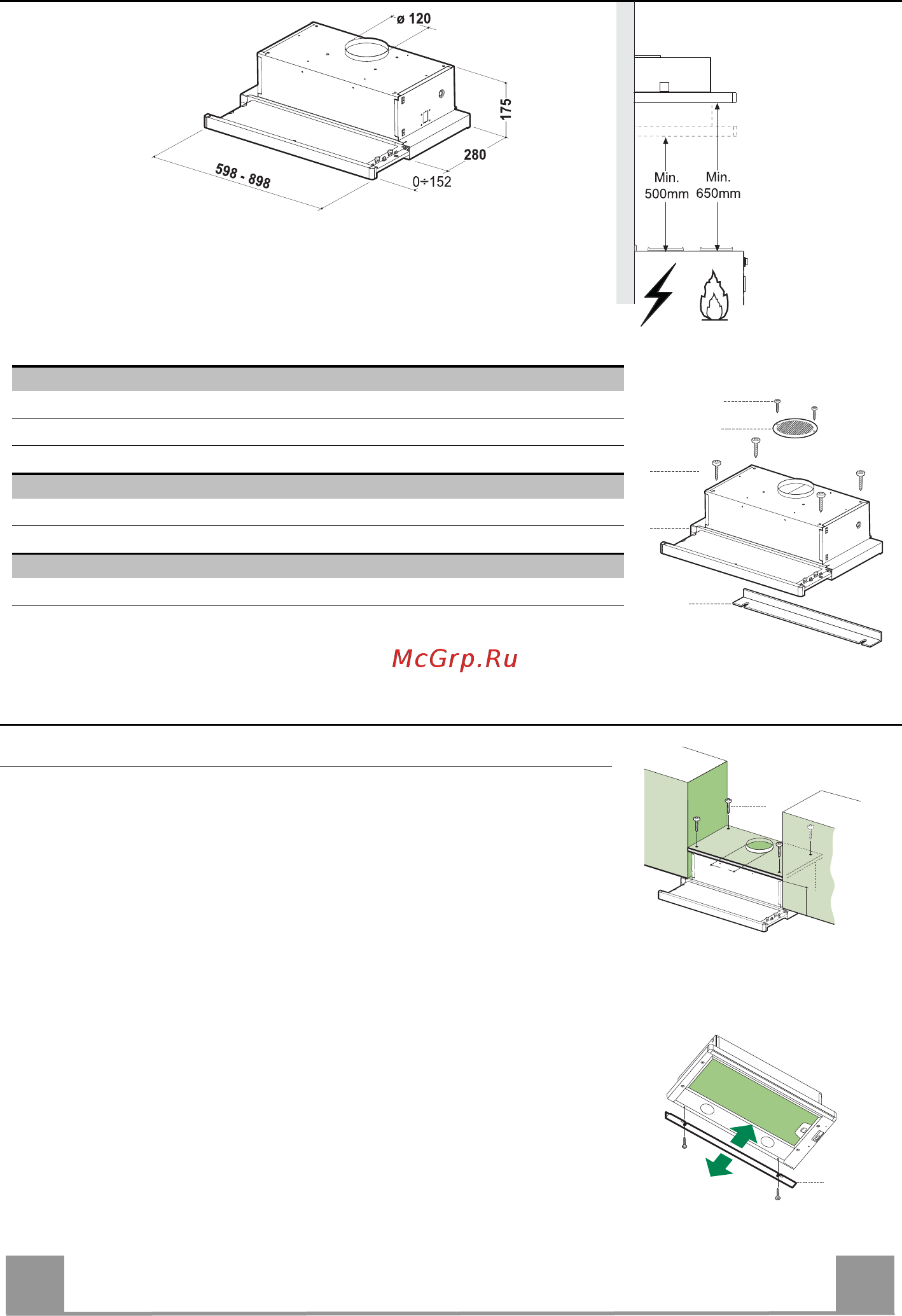

PRIETAISO APRAŠYMAS
SUDEDAMOSIOS DALYS
Nr. Kiekis priepaiso datalès
1 1 Gaubtuvo dalis su jungikliais, apšvietimu, traukos anga, filtru
8 1 Oro išėjimo prijungiamosios dalies grotelės
20 1 Baigiamasis elementas
Nr. Kiekis Montavamo dalys
12a 4 Varžtai 4,2 x 44,4
12e 2 Varžtai 2,9 x 9,5
Kiekis Dokumentas
1 Libretto Istruzioni
12e
8
1
12a
20
MONTAVIMAS
Pragręžkite tvirtinimo paviršių ir įstatykite garų surinktuvą
ANGŲ PRAGRĘŽIMAS
• Tarp uždengiamojo tvirtinimo paviršiaus ir prietaiso apačios
turi būti 135 mm atstumas šoninės spintelės atžvilgiu.
• Pragręžkite tvirtinimo paviršių Ø 4.5 mm skersmens grąžto
antgaliu, naudodami gręžimo šabloną (pav.).
• Išpjaukite ant tvirtinimo paviršiaus Ø 125 mm skersmens skylę
(naudokite gręžimo šabloną).
• Tvirtinkite 4 varžtus 12a (4,2x44,4).
12a
135
125125
APDAILOS DETALĖ
• Erdvę tarp gartraukio ir galinės sienos dalies galite uždengti
speciale apdailos detale (20), priveržiant detalę su tam skirtais
varžtais.
20
