EN
6
6

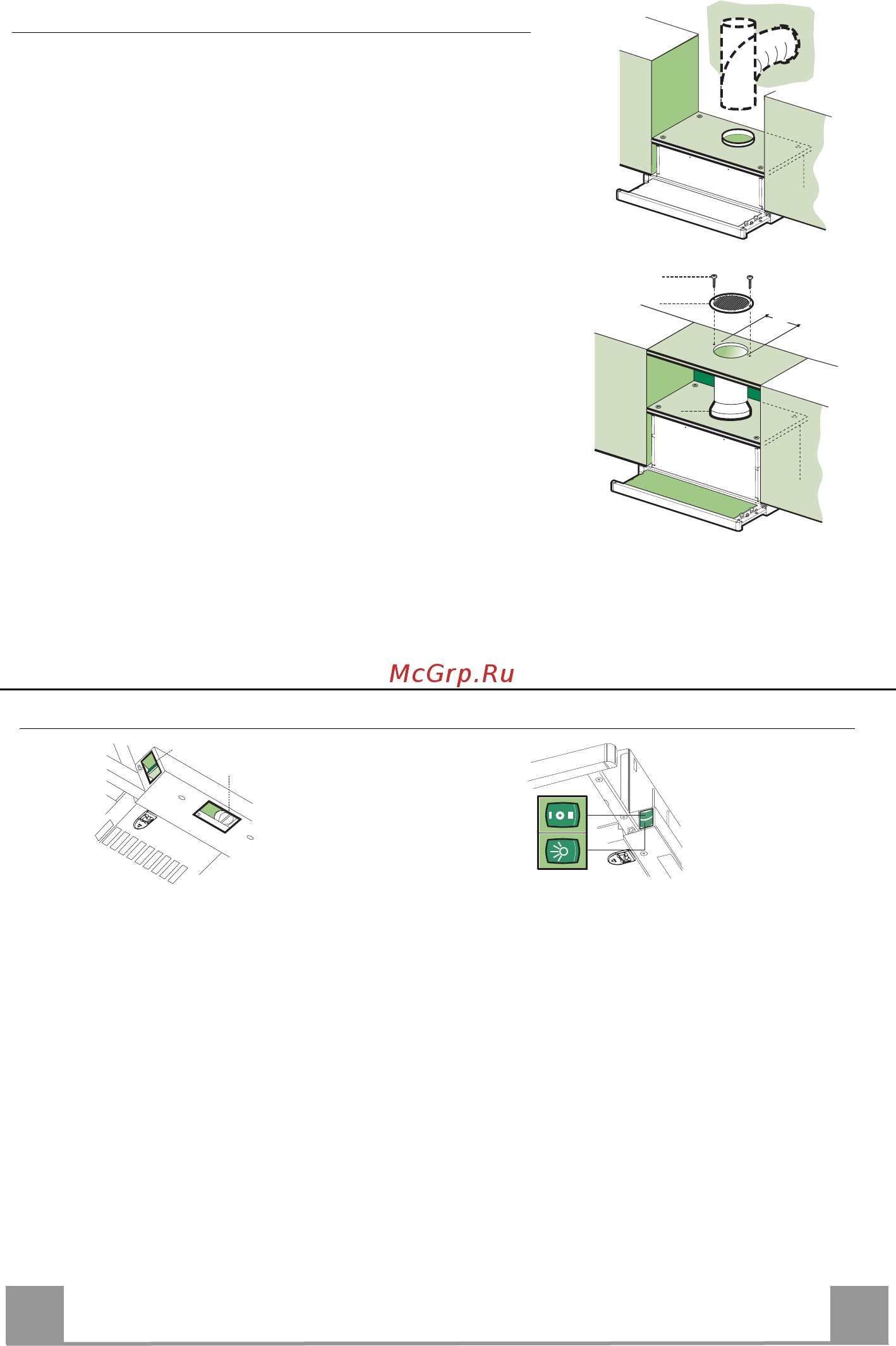

Connections
DUCTED VERSION AIR EXHAUST SYSTEM
When installing the ducted version, connect the hood to the
chimney using either a flexible or rigid pipe ø120 mm, the
choice of which is left to the installer.
• Fix the pipe in position using sufficient pipe clamps (not sup-
plied).
• Remove any activated charcoal filters.
ø 120
RECIRCULATION VERSION AIR OUTLET
• Cut a hole ø 125 mm in any shelf that may be positioned over
the hood.
• Connect the flange to the outlet on the shelf over the hood
using a flexible or rigid pipe ø120 mm.
• Fix the pipe in position using sufficient pipe clamps (not sup-
plied).
• Fix the directional grille 8 on the recirculation air outlet using
the 2 screws 12e (2,9 x 9,5) provided.
• Ensure that the activated charcoal filters have been inserted.
8
9
125
8
9
125
12e
ELECTRICAL CONNECTION
• Connect the hood to the mains through a two-pole switch having a contact gap of at least 3 mm.
• When opening the sliding carriage for the first time after installing the hood, pull it out briskly until it clicks.
USE
Control panel
L Light Switches the lighting system on and
off.
M Motor Switches the extractor motor on and
off.
V Speed Sets the operating speed of the extrac-
tor:
1. Low speed, used for a continuous and
silent air change in the presence of light
cooking vapour.
2. Medium speed, suitable for most operat-
ing conditions given the optimum treated air
flow/noise level ratio.
3. Maximum speed, used for eliminating the
highest cooking vapour emission, including
long periods.
L Light Switches the lighting system on and
off.
M Motor Switches the extractor motor on and
off.
V Speed Sets the operating speed of the extrac-
tor:
1. Low speed, used for a continuous and
silent air change in the presence of light
cooking vapour.
2. Medium speed, suitable for most operat-
ing conditions given the optimum treated air
flow/noise level ratio.
L
M - V
0
1
0
1
2
3
L
M-V
