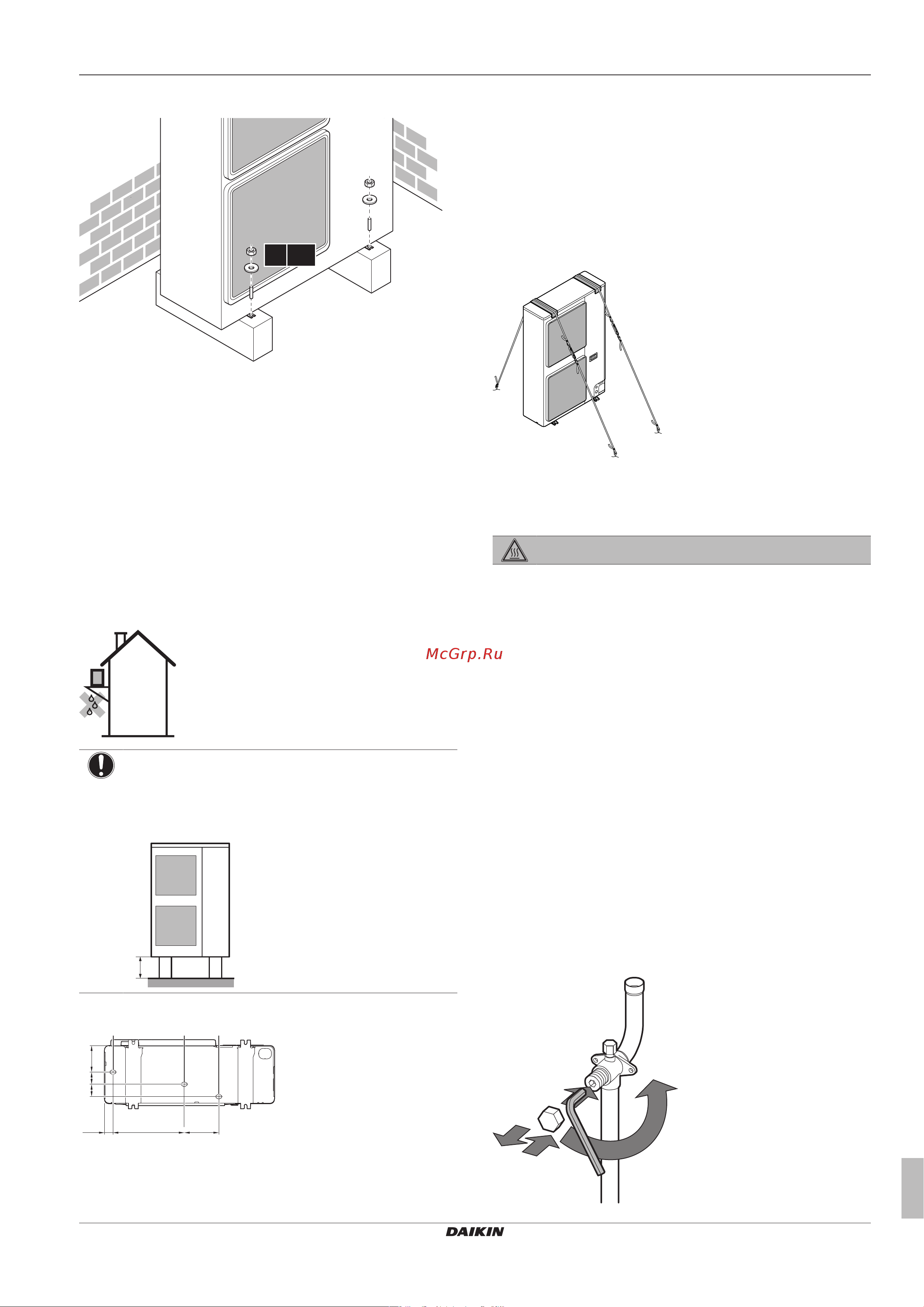

5 Монтаж
Руководство по монтажу и эксплуатации
11
RXYSQ4~6TAY1B
Система кондиционирования VRV IV-S
4P482256-1 – 2017.03
5.2.2 Установка наружного блока
4× M12
5.2.3 Обустройство дренажа
▪ Убедитесь, что конденсационная вода удаляется
надлежащим образом.
▪ Во избежание намерзания льда установите агрегат на
основании, обеспечивающем надлежащий дренаж.
▪ Для отвода воды от фундамента проложите вокруг него
дренажную канавку.
▪ Избегайте слива воды на тротуары, чтобы во время
заморозков на них не образовался гололед.
▪ При монтаже блока на раму установите водонепроницаемую
пластину в пределах 150 мм с нижней стороны блока во
избежание проникновения воды в блок и падения капель
дренажной воды (см. следующий рисунок).
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Дренажные отверстия (размеры в мм)
191
6768
395
47
151
a a a
a Дренажные отверстия
5.2.4 Чтобы избежать опрокидывания
наружного агрегата
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей. Затяните концы.
5.3 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
5.3.1 Применение запорного клапана с
сервисным отверстием
Обращение с запорным клапаном
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Запорный клапан поставляется с завода в перекрытом
состоянии.
Как открывается запорный клапан
1 Снимите крышку запорного клапана.
2 Вставив в клапан шестигранный ключ, вращайте его против
часовой стрелки.
3 Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат: Клапан открыт.
Чтобы полностью открыть запорный клапан диаметром 19,1мм,
вращайте шестигранный ключ, применяя крутящий момент от 27
до 33Н•м.
Неверный крутящий момент может привести к утечке
хладагента или к поломке головки запорного клапана.
1
2
3
4
