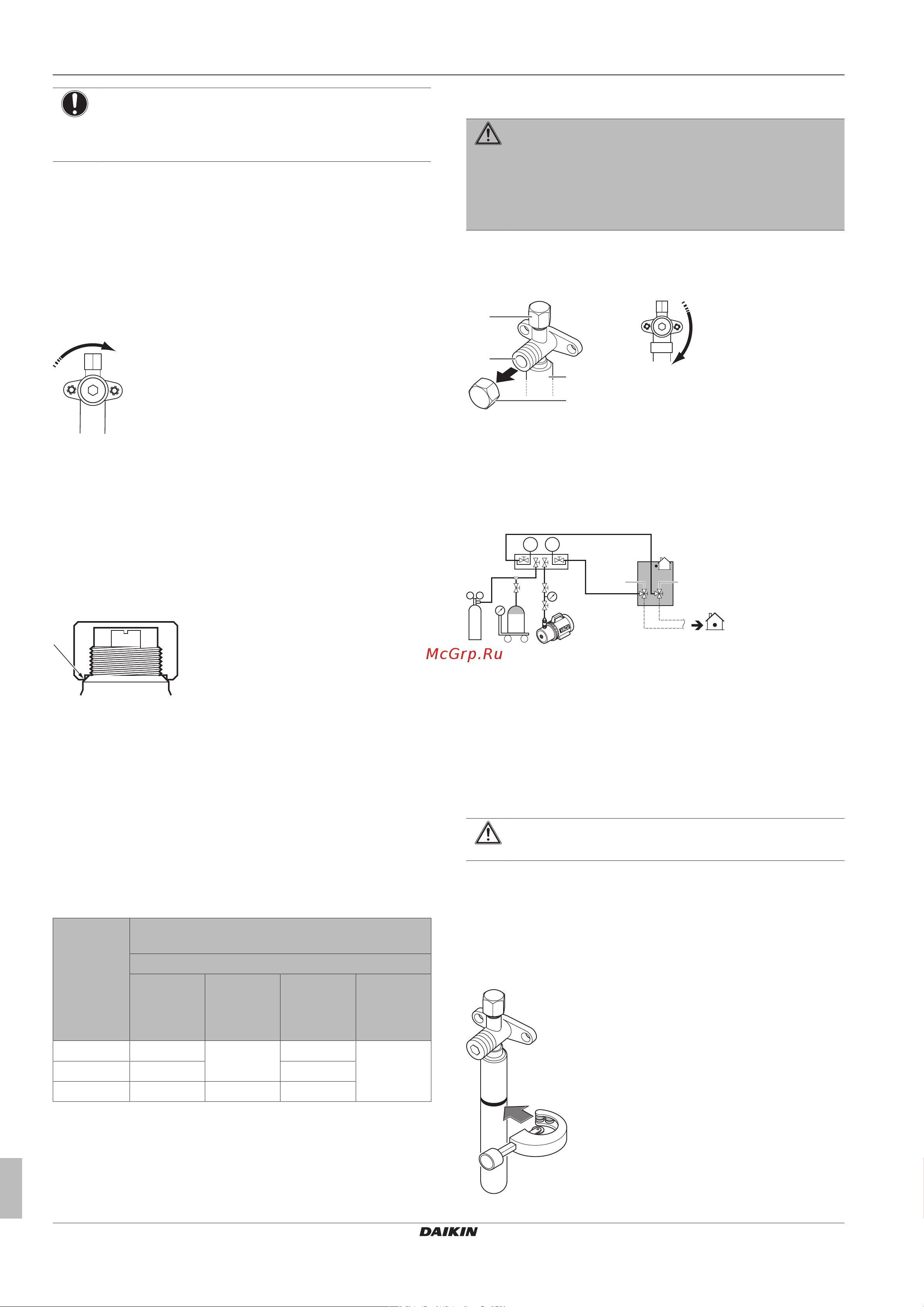

5 Монтаж
Руководство по монтажу и эксплуатации
12
RXYSQ4~6TAY1B
Система кондиционирования VRV IV-S
4P482256-1 – 2017.03
ПРИМЕЧАНИЕ
Обратите внимание на то, что крутящий момент в
указанном диапазоне применяется только тогда, когда
нужно открыть запорные клапаны диаметром 19,1мм.
Как перекрывается запорный клапан
1 Снимите крышку запорного клапана.
2 Вставив в клапан шестигранный ключ, вращайте его по
часовой стрелке.
3 Когда дальнейшее вращение запорного клапана станет
невозможно, прекратите вращение.
Результат: Клапан перекрыт.
Направление перекрытия:
Обращение с крышкой запорного клапана
▪ В месте, указанном стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. Следите за тем,
чтобы её не повредить.
▪ Не забудьте плотно затянуть крышку запорного клапана после
окончания работы с клапаном. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки запорного клапана убедитесь в
отсутствии утечки хладагента.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
клапана
(мм)
Момент затяжки N•м (чтобы закрыть, вращать
по часовой стрелке)
Шток
Корпус
клапана
Шестигран
ный ключ
Крышка
(клапана)
Отверстие
для
техобслуж
ивания
Ø9,5 5,4–6,6 4мм 13,5~16,5 11,5~13,9
Ø12,7 8,1~9,9 18,0~22,0
Ø19,1 27,0~33,0 8мм 22,5~27,5
5.3.2 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
Ненадлежащее выполнение указаний в изложенном
далее порядке может привести к повреждению
имущества и травмам, в том числе тяжелым.
Пережатие трубок устраняется в следующем порядке:
1 Сняв крышку клапанов, убедитесь в том, что запорные
клапаны полностью перекрыты.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный клапан
c Соединение трубопровода
d Крышка запорного клапана
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных клапанов через
коллектор.
p
<
p
>
R410AN2
b c e
a
f g
d
A B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Полностью удалив из пережатых трубок газообразный
хладагент и масло, отсоедините заправочный шланг и
закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов трубопроводов газообразного и жидкого
хладагента. Воспользуйтесь подходящим инструментом
(например, труборезом или кусачками).
