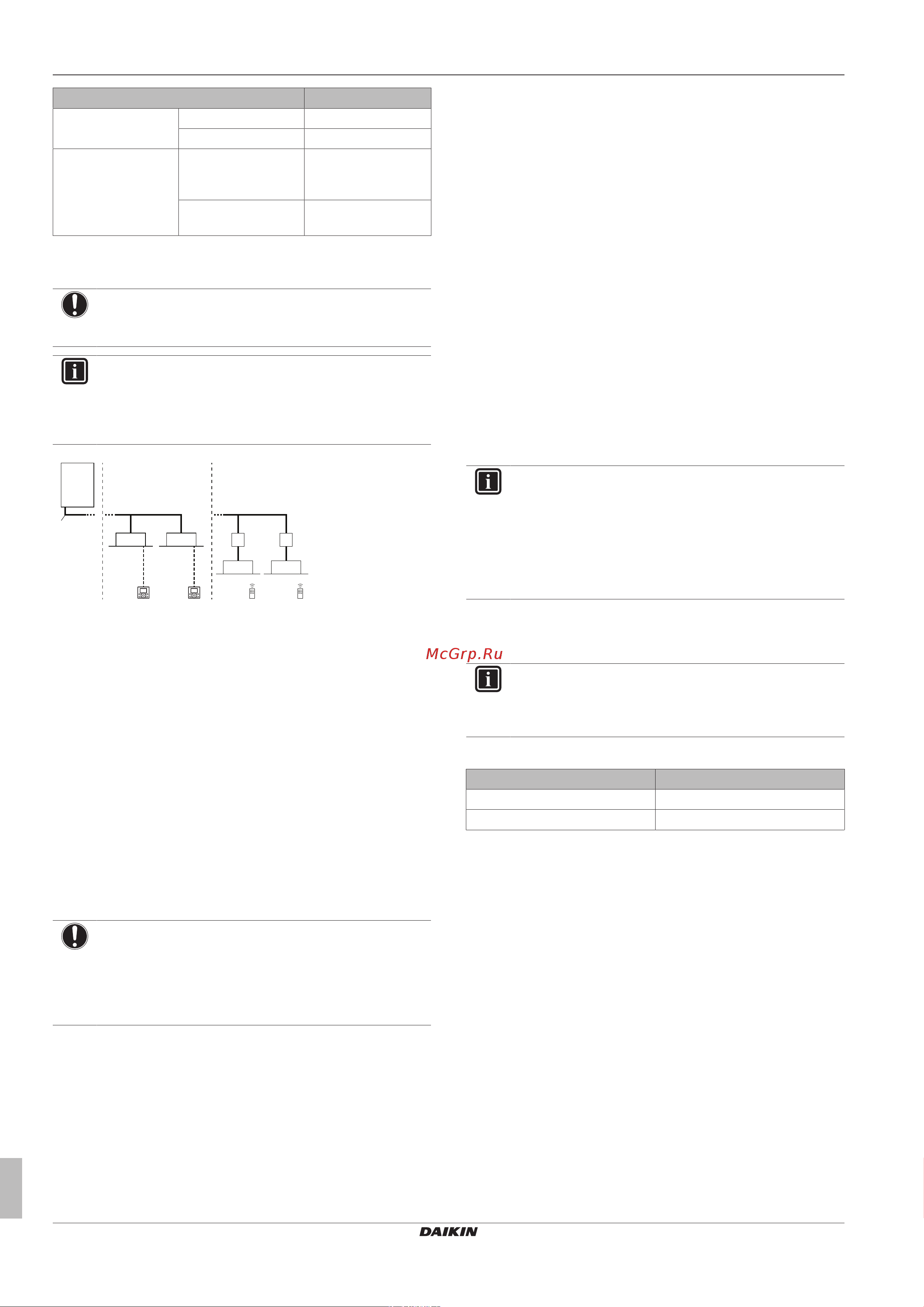

Daikin RXYSQ5TAY1B [10/64] Компоновка системы
![Daikin RXYSQ5TAY1B [10/64] Компоновка системы](/views2/1769313/page10/bga.png)
5 Подготовка
Справочное руководство для монтажника и пользователя
10
RXYSQ4~6TAY1B
Система кондиционирования VRV IV-S
4P482257-1 – 2017.03
Характеристики RXYSQ4~6
Производительност
ь
Обогрев 14,2~18,0кВт
Охлаждение 12,1~15,5кВт
Расчетная наружная
температура
Обогрев –20~15,5°C по
влажному
термометру
Охлаждение –5~46°C по сухому
термометру
4.4 Компоновка системы
ПРИМЕЧАНИЕ
Монтаж системы не следует выполнять при
температуре ниже –15°C.
ИНФОРМАЦИЯ
Допускаются только определенные сочетания
внутренних блоков (указания см. в разделе
"4.5.2 Допустимые сочетания внутренних блоков" на
стр.10).
g
d d
c c
f
eb
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
4.5 Комбинации агрегатов и
дополнительного оборудования
4.5.1 Как сочетаются блоки и
дополнительное оборудование
ПРИМЕЧАНИЕ
Для полной уверенности в работоспособности
проектируемой системы (наружный блок+внутренние
блоки) обратитесь к самым свежим инженерно-
техническим данным системы VRV IV-S на основе
теплового насоса.
Систему VRV IV-S на основе теплового насоса можно
комбинировать с внутренними блоками нескольких типов.
Система рассчитана на применение только хладагента R410A.
Информацию о доступных блоках см. в каталоге продукции для
системы VRV IV-S.
Приведена общая информация с указанием допустимых
сочетаний внутренних и наружных блоков. Не все сочетания
являются допустимыми. Составлять сочетания следует с
соблюдением правил (сочетания наружного и внутренних
блоков, сочетания разных блоков и т.д.), изложенных в
инженерно-технических данных.
4.5.2 Допустимые сочетания внутренних
блоков
Согласно общему правилу, к системе VRV IV-S на основе
теплового насоса можно подключать внутренние блоки
следующих типов. Данный перечень не является
исчерпывающим и зависит от моделей комбинируемых
наружных и внутренних блоков.
▪ Внутренние блоки VRV с непосредственным расширением
(DX) (воздухо-воздушный теплообмен).
▪ Внутренние блоки SA/RA (Sky Air/Residential Air) с
непосредственным расширением (DX) (воздухо-воздушный
теплообмен). Далее по тексту – "внутренние блоки RA DX".
Таким внутренним блокам необходим блок BP.
▪ AHU (воздухо-воздушный теплообмен): В зависимости от
вида теплообмена требуется комплект EKEXV + блок EKEQ.
▪ Воздушная завеса (воздухо-воздушный теплообмен): Серии
CYV/CAV (Biddle) в зависимости от вида теплообмена.
ИНФОРМАЦИЯ
▪ Сочетание внутренних блоков VRVDX и RADX не
допускается.
▪ Сочетание внутренних блоков RA DX и AHU не
допускается.
▪ Сочетание внутренних блоков RA DX с воздушной
завесой не допускается.
4.5.3 Дополнительное оборудование для
наружного блока
ИНФОРМАЦИЯ
Наименования доступного на данный момент
дополнительного оборудования см. в инженерно-
технических данных.
Комплект для разветвления трубопровода хладагента
Описание Наименование модели
Рефнет-коллектор KHRQ22M29H
Рефнет-тройник KHRQ22M20T
Указания по выбору оптимального разветвительного комплекта
см. в параграфе "5.3.4 Как подбирать комплекты разветвления
трубопровода хладагента"на стр.15.
Адаптер внешнего управления (DTA104A61/62)
Для подачи команд с помощью внешнего входного сигнала от
централизованной системы управления можно использовать
адаптер внешнего управления. Это позволяет подавать
команды (как групповые, так и индивидуальные) на работу с
низким уровнем шума и ограниченным потреблением
электроэнергии.
Внутренний блок оснащается адаптером внешнего управления.
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
