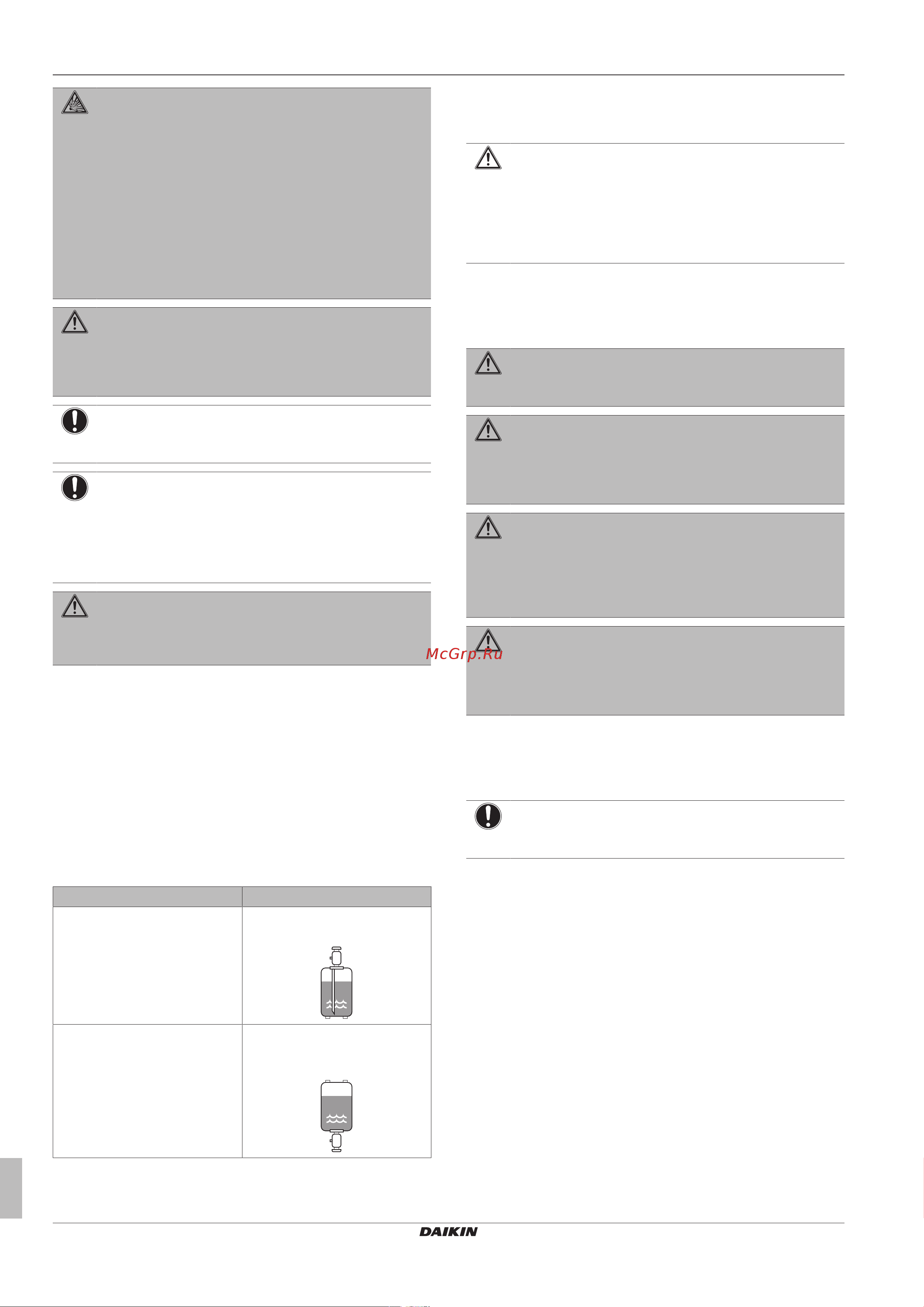

1 Общая техника безопасности
Справочное руководство для монтажника и пользователя
6
RXYSQ4~6TAY1B
Система кондиционирования VRV IV-S
4P482257-1 – 2017.03
ОПАСНО! ВЗРЫВООПАСНО
Откачка хладагента в случае протечки. Правило,
которое необходимо соблюдать при откачке
хладагента из системы в случае его протечки:
▪ НЕЛЬЗЯ пользоваться автоматической функцией
откачки из блока, обеспечивающей сбор всего
хладагента из системы с его закачкой в наружный
блок. Возможное следствие: Самовозгорание и
взрыв работающего компрессора из-за поступления
в него воздуха.
▪ Пользуйтесь отдельной системой рекуперации,
чтобы НЕ включать компрессор блока.
ПРЕДУПРЕЖДЕНИЕ
Хладагент необходимо всегда восстанавливать. НЕ
ДОПУСКАЕТСЯ выпускать хладагент непосредственно
в окружающую среду. Воспользуйтесь вакуумным
насосом для вакуумирования системы.
ПРИМЕЧАНИЕ
После соединения всех труб убедитесь в отсутствии
утечки. Для обнаружения утечек используйте азот.
ПРИМЕЧАНИЕ
▪ Во избежание поломки компрессора НЕ
заправляйте больше хладагента, чем указано.
▪ Если холодильный контур необходимо открыть, с
хладагентом следует обращаться в соответствии с
действующими нормативами.
ПРЕДУПРЕЖДЕНИЕ
Убедитесь в том, что в системе отсутствует кислород.
Хладагент можно заправлять только после выполнения
проверки на утечки и осушки вакуумом.
▪ При необходимости дозаправки смотрите паспортную
табличку на блоке. В табличке указан тип хладагента и
необходимый объем.
▪ Заправка блока хладагентом произведена на заводе, но в
зависимости от размера труб и протяженности трубопровода
некоторые системы необходимо дозаправить хладагентом.
▪ Используйте только инструменты, специально
предназначенные для работы с используемым в системе
типом хладагента, чтобы обеспечить сопротивление
давлению и предотвратить попадание в систему посторонних
частиц.
▪ Заправьте жидкий хладагент следующим образом:
Если То
Предусмотрена трубка сифона
(т. е. на баллоне имеется
отметка “Установлен сифон
для заправки жидкости”)
Не переворачивайте баллон
при заправке.
НЕ предусмотрена трубка
сифона
Осуществляйте заправку при
перевернутом вверх дном
баллоне.
▪ Цилиндры с хладагентом следует открывать постепенно.
▪ Хладагент заправляется в жидком состоянии. Дозаправка в
газовой фазе может привести к нарушению нормальной
работы системы.
ПРЕДОСТЕРЕЖЕНИЕ
В момент завершения или приостановки процедуры
заправки хладагента немедленно закройте клапан
резервуара хладагента. В противном случае
имеющееся давление может стать причиной заправки
дополнительного хладагента. Возможное следствие:
Неверное количество хладагента.
1.3.4 Солевой раствор
Если применимо. Дополнительные сведения см. в инструкции
по монтажу или в руководстве по применению для монтажника.
ПРЕДУПРЕЖДЕНИЕ
Выбранный солевой раствор ДОЛЖЕН
соответствовать действующим нормативам.
ПРЕДУПРЕЖДЕНИЕ
В случае утечки солевого раствора примите
надлежащие меры предосторожности. В случае утечки
солевого раствора немедленно проветрите помещение
и обратитесь к местному дилеру.
ПРЕДУПРЕЖДЕНИЕ
Температура внутри блока может значительно
превышать температуру в помещении, например, она
может достигать 70°C. В случае утечки солевого
раствора горячие компоненты внутри блока могут
создавать опасную ситуацию.
ПРЕДУПРЕЖДЕНИЕ
При использовании и установке оборудования
НЕОБХОДИМО соблюдать правила техники
безопасности и защиты окружающей среды,
определенные в соответствующем законодательстве.
1.3.5 Вода
Если применимо. Дополнительные сведения см. в руководстве
по монтажу или в справочном руководстве для монтажника.
ПРИМЕЧАНИЕ
Убедитесь, что качество воды соответствует Директиве
ЕС 98/83EC.
