• Наружные блоки • R-410A • RZQ71-140C7V1B
1
5
• Сплит-система Sky Air • Наружные блоки
25

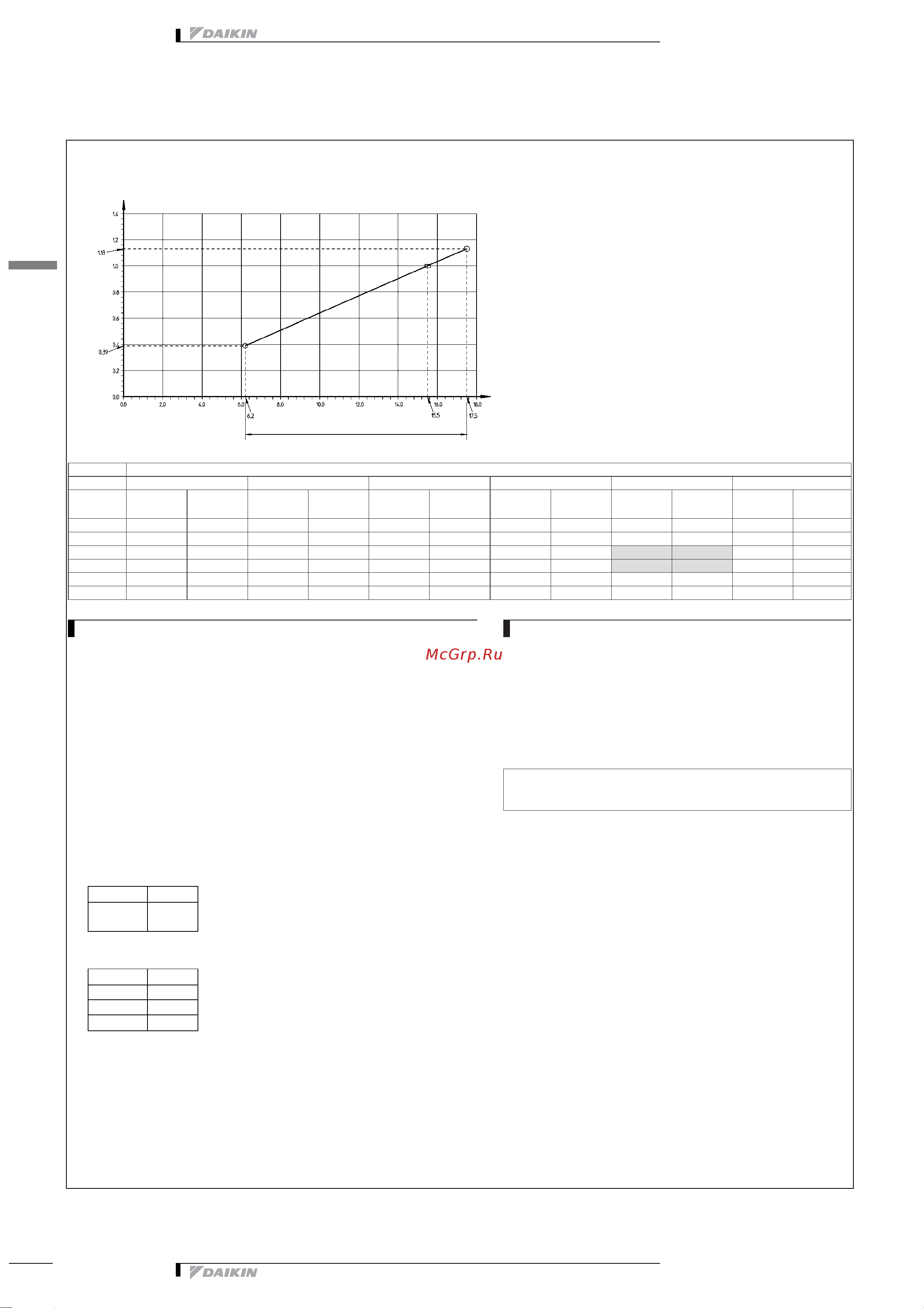

5 Таблицы мощности
5 - 3 Таблицы мощности, обогрев
RZQ140C (Парная конфигурация)
Обогрев
Мощность обогрева 230V [50Hz]
Внутр. Температура наружного воздуха (°CWB)
EDB −15 −10 −50 6 10
(°C)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
TC
(kW)
CPI
(-)
16.O 9.51 1.05 10.5 1.11 11.5 1.16 12.5 1.22 15.5 0.92 16.8 0.97
18.O 9.49 1.10 10.5 1.15 11.4 1.21 12.5 1.27 15.5 0.96 16.7 1.01
20.0 9.48 1.14 10.5 1.20 11.4 1.26 12.5 1.32 15.5 1.00 16.7 1.05
21.O 9.48 1.16 10.5 1.22 11.4 1.28 12.4 1.34 15.5 1.02 16.7 1.07
22.O 9.47 1.18 10.5 1.24 11.4 1.31 12.4 1.37 15.5 1.04 16.7 1.09
24.0 9.46 1.22 10.5 1.29 11.4 1.35 12.4 1.42 15.5 1.08 16.7 1.13
3TW28149-1
ОБОЗНАЧЕНИЯ
AFR: Расход воздуха (m
3
/min)
BF: Коэффициент байпаса
EWB: Темп. смоч. термом. на входе (°CWB)
EDB: Темп. сух. термом. на входе (°CDB)
TC: Общая мощность охлаждения/обогрева (kW)
SHC: Мощность по ощутимому теплу (kW)
PI: Входная мощность (kW)
(двиг. вент-ра комп.+внутр.+наружн. блока)
CPI: Коэффициент входной мощности.(-)
Предостережение:
TC и SHC приведены в кВт
Диапазон мощности
(Номинальная точка)
Мощность обогрева
Коэффициент входной
мощности. (-)
ПРИМЕЧАНИЯ
1.
Таблица мощности относится только к парной конфигурации с FBQ140.
2. Приведенные номинальные значения являются полезными мощностями, включающими
снижение из-за нагрева двигателя вентилятора внутреннего блока
3. Отметка j обозначает максимум при стандартных условиях.
Отметка Q обозначает номинальную мощность и номинальный коэффициент входной
мощности.
Однако максимальная мощности не гарантируется, кроме стандартных условий.
4. В таблицах отметка Q обозначает номинальную мощность и номинальный
коэффициент входной мощности.
5. Значение SHC зависит от каждой EWB и EDB
SHC*= SHC поправка для другой температуры сухого термометра
SHC* = 0.02 x AFR (m
3
/min.) x (1−BF) x (DB*−EDB)
Сложить SHC* с SHC.
6. Мощности основаны на следующих условиях:
Наружный воздух:85%отн.влажн. однако условием для номинальной мощности
является 7° CDB/6° CWB (обогрев)
Соответствующая длина труб с хладагентом : 7.5 m
Перепад уровня :0m
7. Коэффициент входной мощности выражается в процентах, когда номинальное
значение равно 1,00.
8. Значение имеет ошибку менее 5% в зависимости от типа внутреннего блока.
9. Мощность обогрева включает снижение замораживания.
10. Расход воздуха и BF приведены в таблице ниже.
Парная конфигурация
Модель FBQ140
AFR
(BF)
35
(0.14)
11.
Номинальная входная мощность каждой модели представлена в таблице ниже.
Парная конфигурация
Наружн. RZQ140C7
Внутр. RZQ140C7
Охлаждение
4.76kW
Обогрев
4.82kW
