Daikin RZQ100C7V1B [35/36] Установка

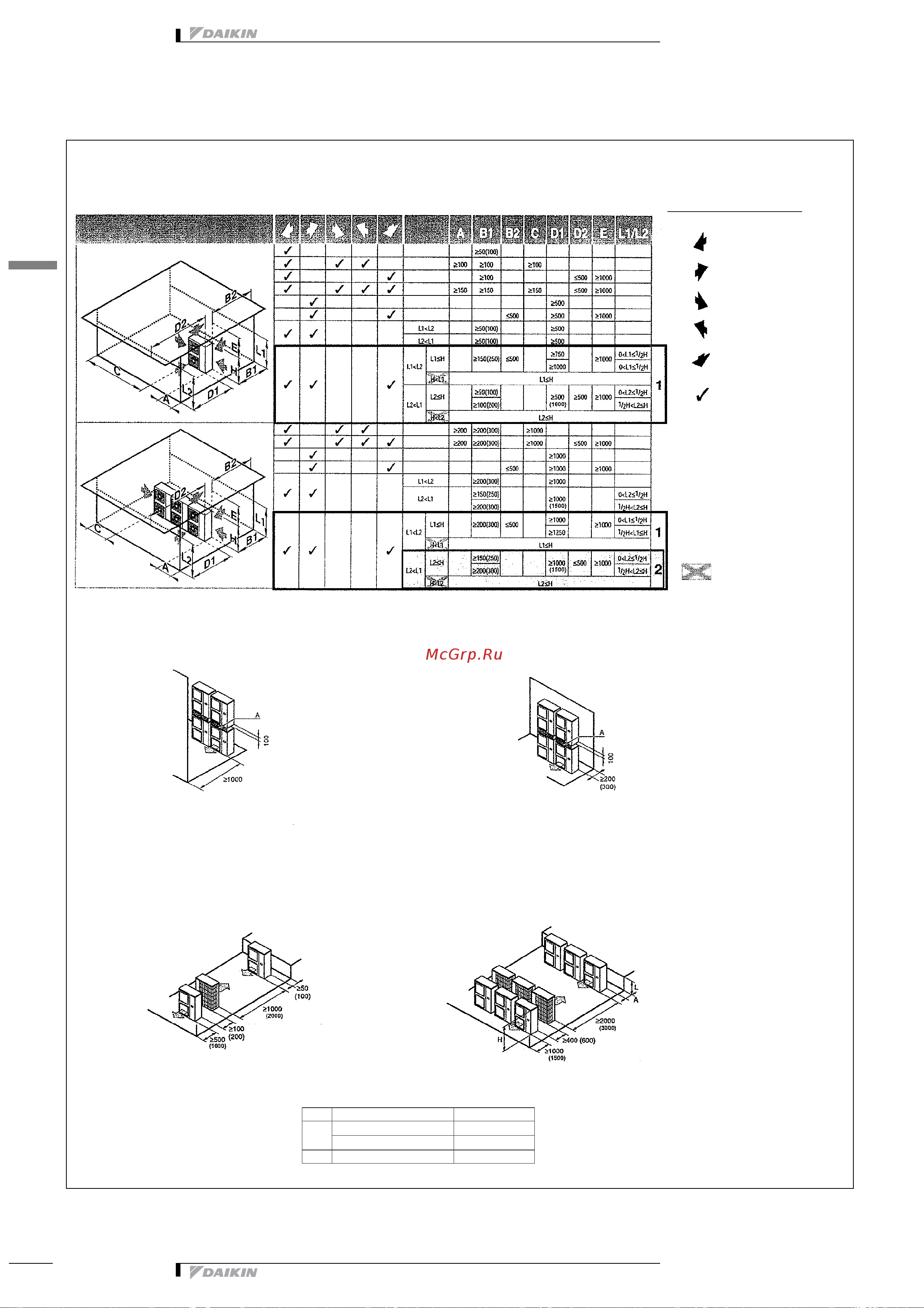

![Daikin RZQ100C7V1B [35/36] Установка](/views2/1769714/page35/bg23.png)
• Наружные блоки • R-410A • RZQ71-140C7V1B
1
10
• Сплит-система Sky Air • Наружные блоки
35
10 Установка
10 - 1 Метод установки
3TW26739-4
Не устанавливайте более одного верхнего яруса.
Требуется около 100 мм для прокладки дренажной трубы для верхнего наружного блока.
Участок A нужно уплотнить, чтобы не проходил воздух из воздуховыпуска.
2. Установка нескольких блоков (2 и более) с
боковым соединением в рядах
1. Препятствия перед воздуховыпуском
1. Установка одного блока в ряду
RZQ71-140C
A. Одноярусная установка
2. Препятствия перед воздухоприемником
B. Многоярусная установка
Условные обозначения
C. Многорядная установка
Соотношение между размерами H, A и L показаны
в таблице ниже.
LA
L ≤ H
0<L≤ 1/2 H 150 (250)
1/2H<L 200(300)
H<L Установка невозможна
Препятствие со стороны
всасывания
Препятствие со стороны
выпуска
Препятствие с левой
стороны
Препятствие с правой
стороны
Препятствие сверху
Существует препятствие
В этих случаях закройте снизу
монтажную раму, чтобы туда
не проходил подаваемый
воздух.
В этих случаях можно
установить только 2 блока.
Эта ситуация не
предусмотрена.
Значения в ()показывают только
размеры для моделей класса
100-125-140.
