• Наружные блоки • R-410A • RZQ71-140C7V1B
1
8
• Сплит-система Sky Air • Наружные блоки
31

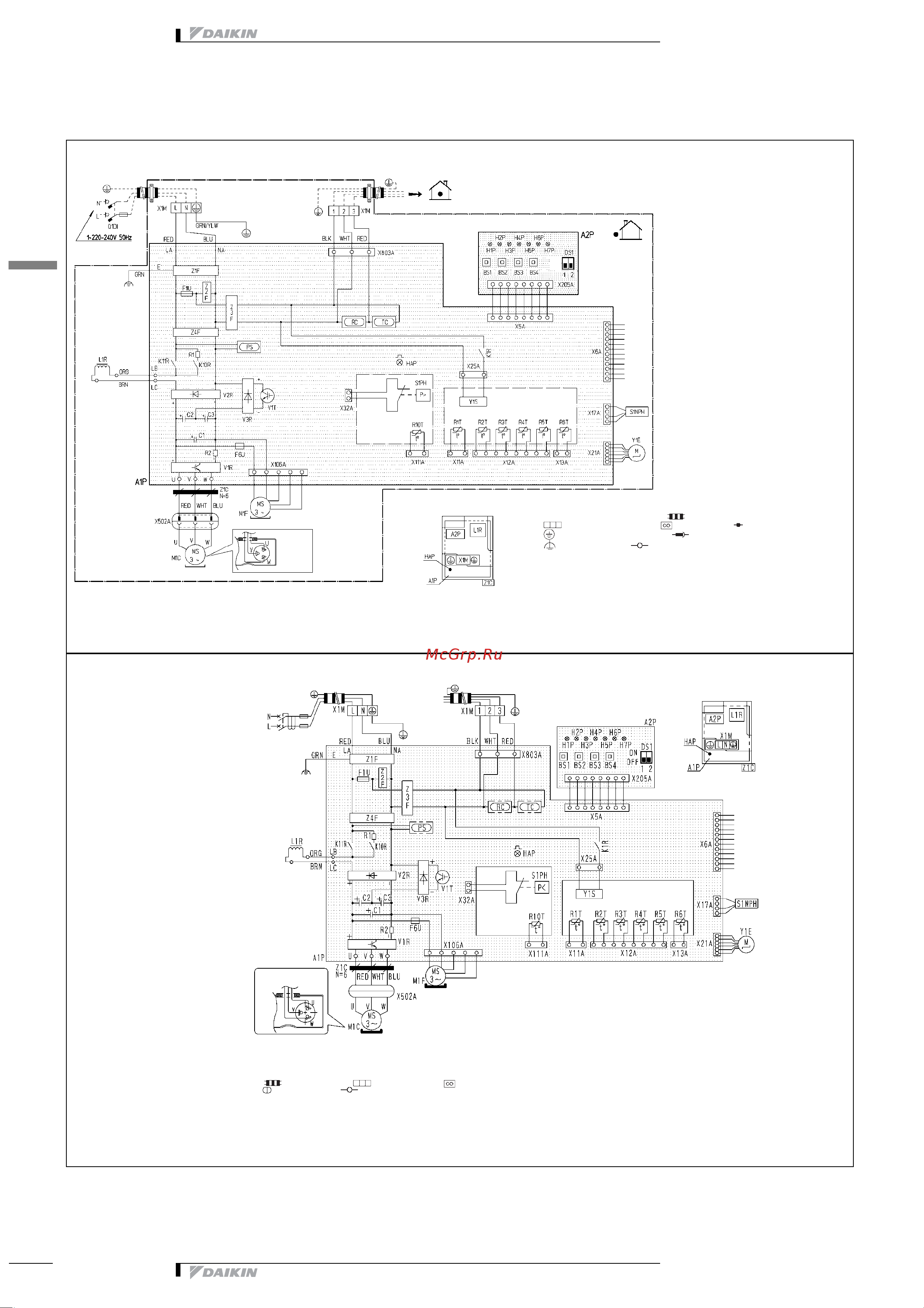

8 Монтажная схема
8 - 1 Монтажная схема
2TW30466-1B
RZQ71C
A1P : Печатная плата (Главн.)
A2P : Печатная плата (Инвертор)
BS1∼BS4 : Нажимной кнопочный переключатель
C1∼C3 : Конденсатор
DS1 : Микропереключатель
F1U : Плавкий предохранитель (T 6.3A / 250V)
F6U : Плавкий предохранитель (T 3.15A / 250V)
H1P∼7P (A2P) : Светодиод (оранжевый индикатор
обслуживания)
HAP (A1P) : Светодиод (зеленый индикатор обслуживания)
K1R : Магнитное реле (Y1S)
K10R : Магнитное реле
K11R : Магнитное реле
L1R : Реактор
M1C : Двигатель (компрессор)
M1F : Двигатель (вентилятор)
PS : Включение питания
Q1DI : Местный детектор утечки на землю (30 мА)
R1 : Резистор
R2 : Резистор
R1T : Термистор (воздух)
R2T : Термистор (выпуск)
R3T : Термистор (Всасывание)
R4T : Термистор (Теплообменник)
R5T : Термистор (Термистор (теплообменник
посредине))
R6T : Термистор (для жидкости
)
R10T : Термистор (ребра)
RC : Приемная цепь сигнала
S1NPH : Датчик давления
S1PH : Реле давления (Выс.)
TC : Передающая цепь сигнала
V1R : Модуль питания
V2R,V3R : Диодный модуль
V1T : IGBT
X1M : Контактная пластина (Электропитание)
Y1E : Электронный расширительный клапан
Y1S : Электромагнитный клапан (4-ходовой клапан)
Z1C : Шумовой фильтр (ферритовый сердечник)
Z1F∼Z4F : Противопомеховый фильтр
Примечания:
1. Данная электрическая схема относится только к наружному блоку
2. L: Под напряжением,N:Нейтраль,
: Местная проводка
3.
: Контактная пластина : Соединитель : Подсоединение
: Защитное заземление (винт) : Соединитель реле
: Земля без помех : Клемма
4. См. соединительную проводку к x6A в руководстве для дополнительного
аксессуара.
5. Использование переключателей BS1∼ BS4 и DS1 описано на ’’этикетке
монтажной схемы’’ (на обратной стороне передней панели).
6. Не работать с блоком через короткозамыкающее защитное устройство
S1PH
7. Цвета: WHT: Белый / RED: Красный / BLU: Синий /ORG:Оранжевый
BRN: коричневый / GRN: Зеленый / YLW: Желтый
8. Подтвердить установку микропереключателя (DS1) согласно руководству
по эксплуатации.
Заводская установка всех переключателей:’’ВЫКЛ’’.
ВКЛ
ВЫКЛ
Внутр.
Электр. узел компр.
Положение
элементов
(Спереди)
Положение
клеммы
компрессора
(Вид
сзади)
Наружн.
(Примечание 4)
3D058404C
RZQ71C7V1B
A1P : Печатная плата
A2P : Печатная плата
BS1∼BS4 : Нажимной кнопочный
переключатель
C1∼3:Конденсатор
DS1 : Микропереключатель
F1U : Плавкий предохранитель (T
6.3A/250V)
F6U : Плавкий предохранитель (T
3.15/250V)
H1P∼7P(A2P) :
Контрольная лампа (индикатор
обслуживания - оранжевый)
HAP Мигающая лампа (индикатор
обслуживания - зеленый)
K1R : Магнитное реле (Y1S)
K10R : Магнитное реле
K11R : Магнитное реле
L1R : Реактор
M1C : Двигатель (компрессор)
M1F : Двигатель (вентилятор)
PS : Включение питания
R1 : Резистор
R2 : Резистор
R1T : Термистор (Воздух)
R2T : Термистор (M1C Выпуск)
R3T : Термистор (Всасывание)
R4T : Термистор (Теплообменник)
R5T : Термистор (Средний
теплообменник)
R6T : Термистор (Жидкость)
RC : Приемная цепь сигнала
R10T : Термистор (ребра)
S1NPH : Датчик давления(Выс.)
S1PH : Реле давления (Выс.)
TC : Передающая цепь сигнала
V1R : Модуль питания
V2R,V3R : Диодный мостик
V1T : IGBT
X1M : Клеммная колодка
Y1E : Электронный расширительный
клапан
Y1S : Электромагнитный клапан
(4-ходовой клапан)
Z1C : Шумовой фильтр (ферритовый
сердечник)
Z1F∼4F : Противопомеховый фильтр
Примечания:
1. : Местная проводка : Клеммная колодка : Соединитель
: Соединитель реле : Клемма
2. См. соединительную проводку к X6A в руководстве для дополнительного аксессуара.
3. Положения микропереключателей (DS1) соответствуют заводской установке. Более подробно см. руководство по эксплуатации.
4. Цвета: WHT: Белый / RED: Красный / BLU: Синий / GRY: Серый / GRN: Зеленый / YLW: Желтый / ORG: Оранжевый /BLK:Черный
Положение
клеммы
компрессора
(Спереди)
(Вид
сзади)
(Примечание 3)
Электропитание
220-240V∼50Hz
Внутренний блок
(Примечание 2)
El, compo,
блок
Монтажная схема
Содержание
- Split sky air 1
- B 8400 ostend belgium 2
- Btw be 0412 120 336 2
- Eedru08 100 2
- Eedru08 100 01 2008 copyright daikin 2
- Naamloze vennootschap 2
- Rpr oostende 2
- Split sky air 2
- Www daikin eu 2
