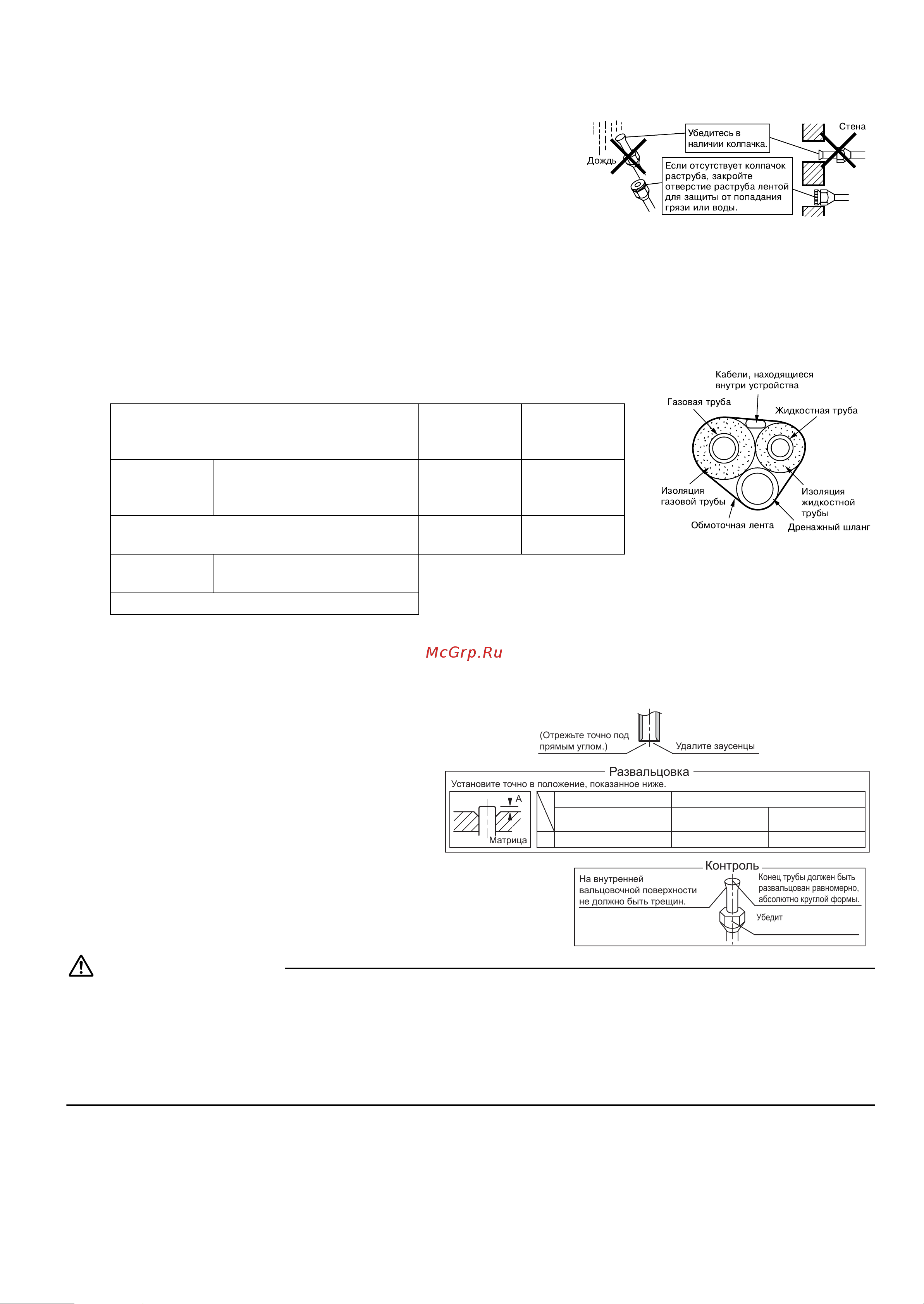

Daikin 2MXM50M2V1B9 [15/28] Монтаж трубопровода хладагента
![Daikin 2MXM50M2V1B9 [15/28] Монтаж трубопровода хладагента](/views2/1769980/page15/bgf.png)
Русский 11
Монтаж трубопровода хладагента
Меры предосторожности при прокладке
трубопровода хладагента
• Предостережения относительно обращения с трубами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
• Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов помните о следующем:
1) Теплоизоляционный материал: Пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры изоляции
должны быть такими, как указано ниже.
3) Для линий
газообразного и жидкого хладагента должны использоваться отдельные трубы теплоизоляции.
4) Трубопровод и другие детали, находящиеся под давлением, должны соответствовать нормативам и типу
хладагента. Для трубопровода хладагента используйте бесшовные медные трубы деоксидированные фосфорной
кислотой.
• Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
• Не применяйте на развальцованной детали минеральное масло.
• Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
• Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе с агрегатом.
• Для обеспечения гарантии срока службы данного блока R32 на него не допускается установка осушителя.
• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.
• Защитите или закройте трубопровод хладагента, чтобы предотвратить механические повреждения.
Газовая трубка
Жидкостная
линия
Изоляция
газовой линии
Изоляция
жидкостной
линии
Наружный
диаметр
9,5 мм
Наружный
диаметр
12,7 мм
Наружный
диаметр
6,4 мм
Внутренний
диаметр
12–15 мм
Внутренний
диаметр
8–10 мм
Минимальный радиус изгиба
Толщина
13 мм мин.
Толщина
10 мм мин.
30 мм или
более
40 мм или
более
30 мм или
более
Толщина 0,8 мм (C1220T-O)
!"
Ɉɬɪɟɠɶɬɟɬɨɱɧɨɩɨɞ
ɩɪɹɦɵɦɭɝɥɨɦ
ɍɞɚɥɢɬɟɡɚɭɫɟɧɰɵ
ɍɫɬɚɧɨɜɢɬɟɬɨɱɧɨɜɩɨɥɨɠɟɧɢɟɩɨɤɚɡɚɧɧɨɟɧɢɠɟ
A
Ɋɚɡɜɚɥɶɰɨɜɤɚ
Ɇɚɬɪɢɰɚ
Ʉɨɧɬɪɨɥɶ
ɇɚɜɧɭɬɪɟɧɧɟɣ
ɜɚɥɶɰɨɜɨɱɧɨɣɩɨɜɟɪɯɧɨɫɬɢ
ɧɟɞɨɥɠɧɨɛɵɬɶɬɪɟɳɢɧ
Ʉɨɧɟɰɬɪɭɛɵɞɨɥɠɟɧɛɵɬɶ
ɪɚɡɜɚɥɶɰɨɜɚɧɪɚɜɧɨɦɟɪɧɨ
ɚɛɫɨɥɸɬɧɨɤɪɭɝɥɨɣɮɨɪɦɵ
ɍɛɟɞɢɬɟɫɶɱɬɨɭɫɬɚɧɨɜɥɟɧɚ
ɧɚɤɢɞɧɚɹɝɚɣɤɚ
A ɦɦ
Ɂɚɠɢɦɧɨɝɨɬɢɩɚ
ȼɚɥɶɰɨɜɨɱɧɵɣɢɧɫɬɪɭɦɟɧɬɞɥɹ
ɯɥɚɞɚɝɟɧɬɚ5ɢɥɢ5$
±ɦɦ
Ɇɭɮɬɨɜɨɝɨɬɢɩɚ
ɬɢɩɚ5LJLG
ɦɦ
Ȼɚɪɚɲɤɨɜɨɝɨɬɢɩɚ
ɬɢɩɚ,PSHULDO
Ɉɛɵɱɧɵɣɜɚɥɶɰɨɜɨɱɧɵɣɢɧɫɬɪɭɦɟɧɬ
