18 Русский
Настройка ночного тихого режима
•
Если должен использоваться ночной тихий режим, следует выполнить первоначальную настройку во время монтажа блока.
Объясните ночной тихий режим заказчику, как описано ниже, и убедитесь, желает ли последний использовать этот режим.
Информация о ночном тихом режиме
Функция ночного тихого режима уменьшает шум от работающего наружного агрегата в ночное время. Эта функция
полезна, если заказчик беспокоится относительно влияния эксплуатационного шума на соседей.
В ночном тихом режиме производительность не снижается.
Процедура настройки

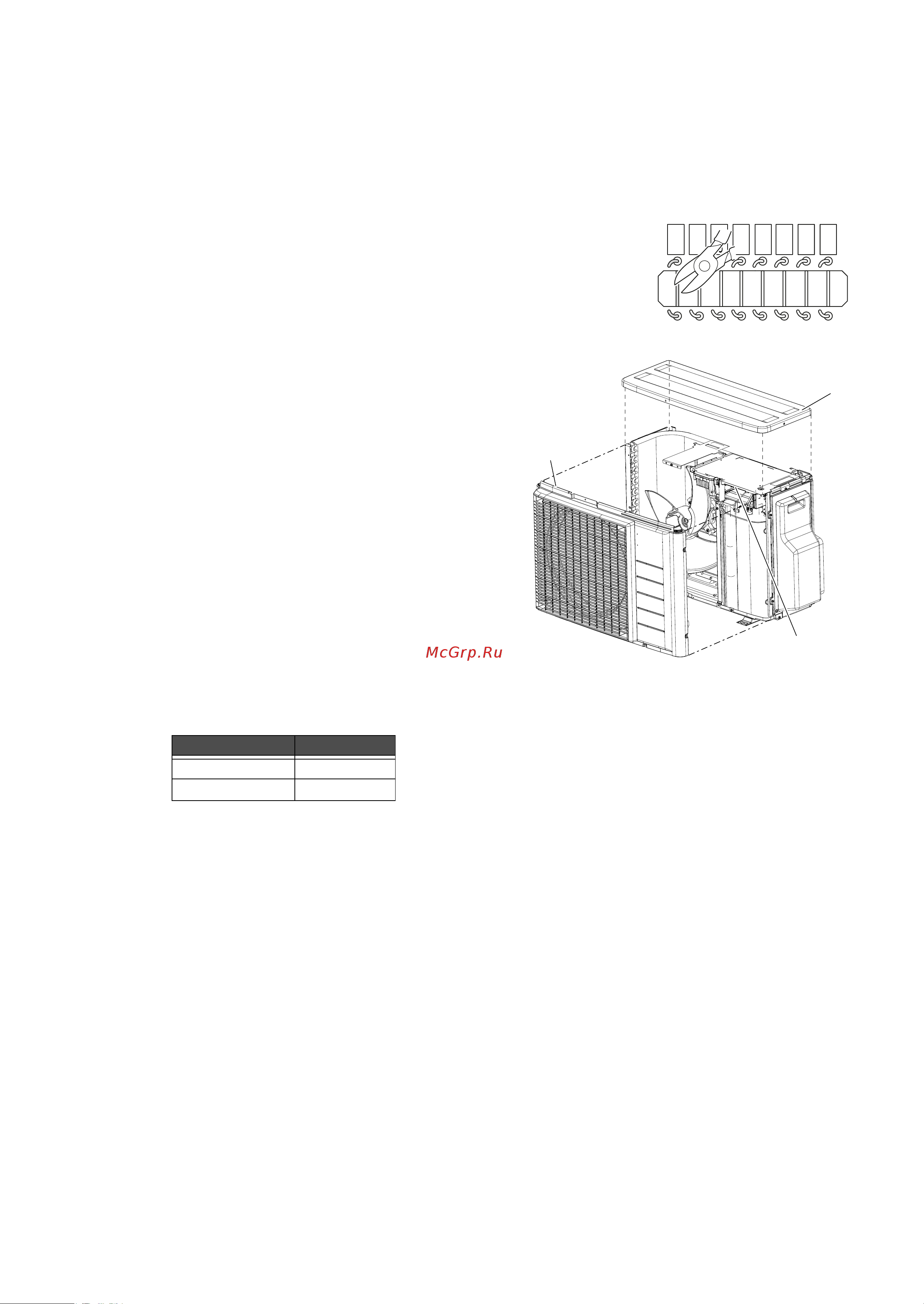

Перережьте перемычку J7. Дополнительные сведения см. на иллюстрации
вразделе “Настройка ЭКОНОМИЧНОГО РЕЖИМА”.
Блокировка режима
НАГРЕВА <S99> (только
модели с тепловым
насосом)
1) Снимите верхнюю панель (2 винта) и переднюю панель
(8 винтов).
2) Отсоедините разъем S99 для настройки работы только в
режиме нагрева.
Подсоедините разъем для работы в режиме теплового насоса.
Следует отметить, что принудительная работа также
возможна в режиме НАГРЕВА.
3) Установите переднюю и верхнюю панели в исходное
положение.
Режим Разъем S99
Тепловой насос Подключить
Только нагрев Отключить
J8
J7
J22
J23
J26
J12
J24
J25
PCB
ȼɟɪɯɧɹɹ
ɩɚɧɟɥɶ
Ɋɚɡɴɟɦ6
ɉɟɪɟɞɧɹɹ
ɩɚɧɟɥɶ
