14 Русский
Проводка
3) Потяните за провод и убедитесь, что он не отсоединяется. Затем закрепите провод в нужном месте с помощью
фиксатора.
1 2 3
LN

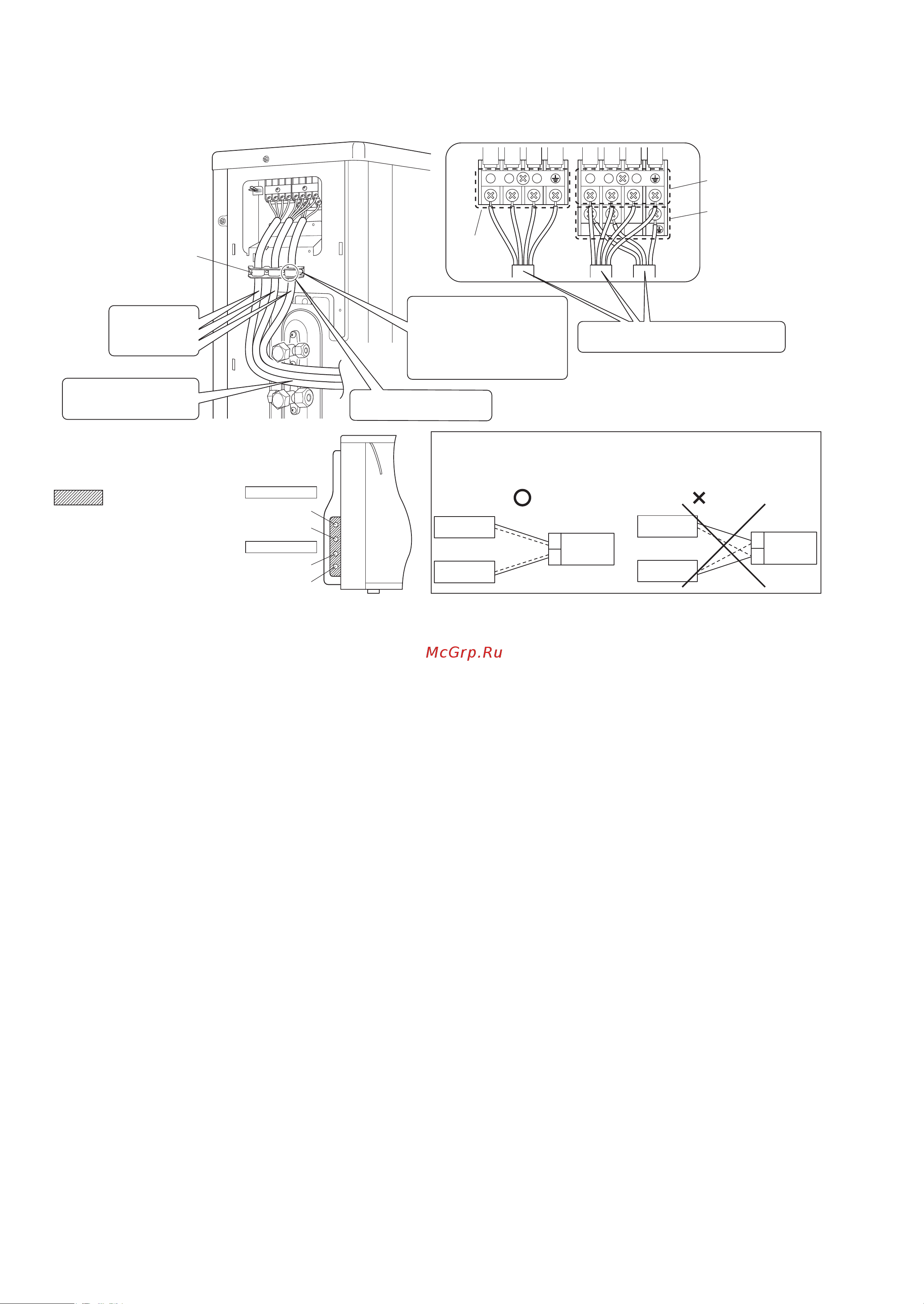

1 2 3
Подключаемые трубопроводы и
электропровода должны проходить
в пределах зоны, обозначенной
.
(Неправильное подведение
трубопроводов и электропроводов
может осложнить установку
крышки запорных вентилей,
что приведет к деформации.)
ПОМЕЩЕНИЕ A
ПОМЕЩЕНИЕ B
A
B
A
B
Трубопровод
Трубопровод
Проводка
Проводка
Наружный
агрегат
ПОМЕЩЕНИЕ A
ПОМЕЩЕНИЕ B
Трубопровод
Трубопровод
Проводка
Проводка
Наружный
агрегат
Необходима полная уверенность в правильности
коммутации электропроводов.
Проверьте правильность подключения электропроводов и трубопроводов,
соединяющих внутренний и наружный агрегаты.
4
4
P
Правильно
Неправильно
Расположите провода так, чтобы крышка
запорных вентилей была надежно закреплена.
Прочно закрепите фиксатор
проводов, так чтобы отсутствовала
внешняя нагрузка на клеммы.
Также используйте два винта,
которые находятся снизу
упаковки, чтобы прижать
провода в четырех точках.
Электропитание
ПОМЕ-
ЩЕНИЕ A
ПОМЕЩЕНИЕ B
Используйте
указанный тип
провода и надежно
подсоедините его.
Обязательно закрепите провод
электропитания в этом месте.
ПОМЕЩЕНИЕ A
ПОМЕЩЕНИЕ B
Трубопровод жидкости
Газопровод
Трубопровод жидкости
Газопровод
Фиксатор проводки
См. иллюстрацию.
Соприкосновение
электропроводки с газовым
трубопроводом недопустимо.
