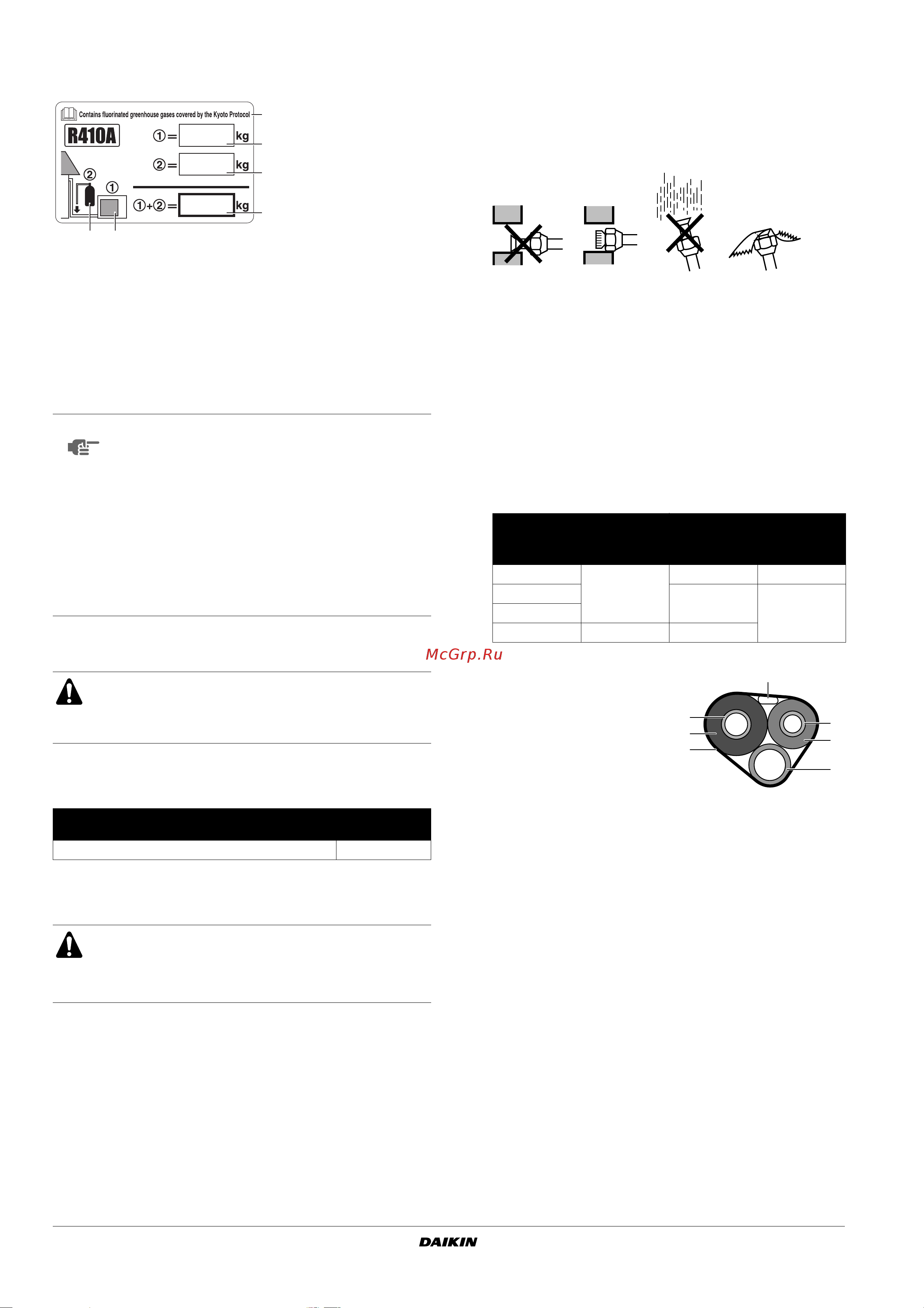

Инструкция по монтажу
7
Закрепите заполненную этикетку внутри изделия рядом с его
заправочным портом (напр., на внутренней поверхности
сервисной крышки).
Дозаправка хладагента
Если общая длина труб для всех комнат превышает указанное
ниже значение, заправьте ещЏ по 20 г. хладагента (R410A) на
каждый дополнительный метр труб.
Рассчитайте вес заправляемого дополнительно хладагента и
запишите это значение на сервисной наклейке на обратной
стороне сервисной крышки.
Рекомендации по монтажу труб хладагента
Меры предосторожности при работе с трубами
Защищайте открытые концы труб от пыли и влаги.
Все изгибы труб должны быть как можно более плавными.
Для сгибания используйте трубогибочную машину.
Радиус изгиба должен быть не менее 30 - 40 мм.
Выбор медных труб и теплоизоляционных материалов
При выборе имеющихся в продаже медных труб и фитингов
соблюдайте
следующие правила:
Изоляционный материал: вспененный полиэтилен
Коэффициент теплопередачи: от 0,041 до 0,052 Вт/мК (от
0,035 до 0,045 ккал/мч°C)
Температура поверхности труб циркуляции газообразного
хладагента достигает 110°C.
Выбирайте теплоизоляционные материалы, способные
выдержать эту температуру.
Обязательно заизолируйте трубопроводы жидкого и газо-
образного хладагента с использованием изоляции
указанных ниже размеров.
Используйте отдельные термоизоляционные трубки для
трубопроводов газообразного и
жидкого хладагента.
ПРИМЕЧАНИЕ
В ряде стран законодательно предусмотрен
перевод на соответствующий государственный
язык закрепленных на изделиях уведомлений о
нормативных актах ЕС в отношении
фторированных газов, способствующих созданию
парникового эффекта. Поэтому в комплектацию
агрегата входит дополнительная этикетка с
многоязычной информацией о фторированных
газах, способствующих созданию парникового
эффекта.
На обороте этикетки имеются иллюстрированные
указания о том, как ее наклеить.
Перед началом операций технического обслуживания,
проведение которых требует вскрытия системы
циркуляции хладагента, хладагент должен быть
откачен в соответствии с местными правилами.
4MXS80
5MXS90
Общая длина труб для всех комнат 30 м
ПРЕДОСТЕРЕЖЕНИЕ
Хладагент может медленно вытекать даже несмотря на
полное закрытие запорного клапана, поэтому не
снимайте накидные гайки на длительное время.
3
5
6
2
1
4
1 количество хладагента,
заправленного в
изделие на заводе:
см. паспортную
табличку блока
2 количество хладагента,
заправленного допол-
нительно на месте
3 общее количество
заправленного
хладагента
4 Содержит имеющие
парниковый эффект
фторированные газы,
на которые распростра-
няется действие
Киотского протокола
5 наружный блок
6 баллон с хладагентом
и коллектор для
заправки
Размер трубы Изоляция трубы
Внешний
диаметр (мм)
Толщина (мм)
Внутренний
диаметр (мм)
Толщина (мм)
6,4
0,8
8-10 ≥10
9,5
12-15
≥1312,7
15,9 1,0 16-20
1 Трубопровод
газообразного хладагента
2 Проводка, соединяющая
агрегаты между собой
3 Трубопровод жидкого
хладагента
4 Изоляция трубопровода
жидкого хладагента
5 Дренажный шланг
6 Отделочная лента
7 Изоляция трубопровода
газообразного
хладагента
1
7
6
5
4
3
2
